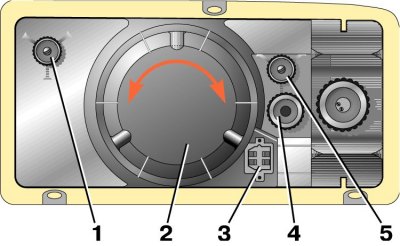

Изглед на фара от двигателното отделение
1 - винт за регулиране на светлинния лъч в хоризонтална посока; 2 - корпус на фара; 3 - щепсел блок; 4 - фиксиращ винт; 5 - винт за регулиране на лъча светлина във вертикална посока

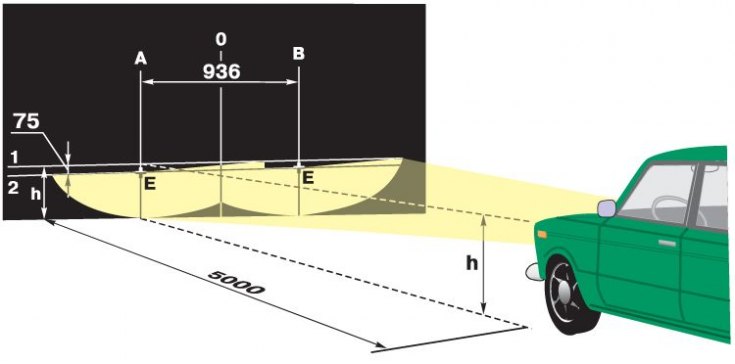

Диаграма за регулиране на фаровете
Посоката на светлинните лъчи на фаровете трябва да бъде такава, че пътят пред колата да е добре осветен и шофьорите на насрещни превозни средства да не са заслепени, когато късите светлини са включени.
1. Фаровете се регулират чрез завъртане на винтове 1 и 5 (вижте фиг. Изглед на фара от двигателното отделение), които завъртат оптичния елемент във вертикална и хоризонтална равнина. Най-удобно е да регулирате фаровете с помощта на мобилни оптични устройства. Ако не са, тогава настройката може да се извърши с помощта на екрана.
2. Поставете напълно зареденото с гориво и оборудвано превозно средство с товар от 735 N (75 kgf) на седалката на водача върху равна, равна площ на 5 м от гладка стена или някакъв вид екран (щит от шперплат с размери прибл. 2x1 m и т.н.), така че оста на колата да е перпендикулярна на него.
3. Преди да поставите екрана, проверете дали налягането на въздуха в гумите е нормално и след това разклатете колата отстрани, за да монтирате пружините на окачването.
4. Начертайте на екрана (вижте Фиг. Диаграма за регулиране на фаровете) вертикални линии: аксиална 0 и линии A и B, минаващи през точки E, съответстващи на центровете на фаровете. Тези линии трябва да са симетрични спрямо централната линия на превозното средство. На височина n, съответстваща на разстоянието на центровете на фаровете от пода, начертайте линия 1 и под нея на 75 mm линия 2 на центровете на светлинните петна.
5. Поставете копчето на хидрокоректора на фаровете на арматурното табло в позиция, съответстваща на натоварването на автомобила от един шофьор. Ако автомобилът няма хидравличен коректор на фаровете, завъртете фиксиращите винтове (вижте фиг. Изглед на блока на фаровете от двигателното отделение), поставени в блока на фаровете вместо работните цилиндри на хидравличния коректор в крайно ляво положение.
6. Включете късите светлини.
7. Последователно първо за десния фар (левият е затворен с парче картон или тъмна материя или е изключен), а след това за левия (десният е затворен), регулирайте лъчите на фаровете с винтове 1 и 5.
8. За регулирани фарове, горната граница на светлинните петна трябва да съвпада с линия 2 (вижте Фиг. Диаграма за регулиране на фаровете) и пресечните точки на хоризонталните и наклонените участъци на светлинните петна трябва да съвпадат с точки E.
