Схема злучэння высноў замка запальвання: 1 - кантактная група выключальніка (замка) запальвання (0 - "выключана"; I - "уключана"; II - "стартар"); 2 - лямпа падсвятлення; 3 - мікравыключальнік; 4 - калодка джгута правадоў
Заўвага. Пры адсутнасці спецыяльных нітаў можна замацаваць новы замак пры дапамозе нітаў з разьбой М6 даўжынёй 20 мм, праўда пры гэтым супрацьугонная абароненасць аўтамабіля значна знізіцца.
Зняцце
1. Здымаем дэкаратыўныя накладкі рулявой калонкі гл "Дэкаратыўныя накладкі рулявой калонкі - зняцце і ўстаноўка").
2. Раз'ядноўваем калодкі джгутоў правадоў замка запальвання (гл. Вышэй).

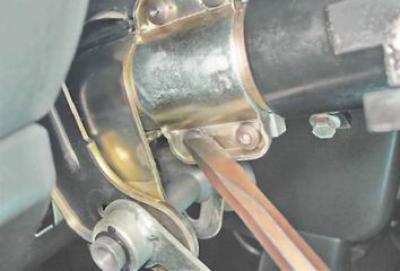

3. Упёршы лязо зубіла ў беражок галоўкі аднаго з нітаў, лёгкімі ўдарамі малатка па зубіле саслабляем зацяжку ніта.
Заўвага. Зубіла не павінна рассячы галоўку ніта, а толькі павярнуць ніт супраць гадзіннікавай стрэлкі, каб прыслабіць яго зацяжку.
4. Абцугамі з вузкімі губкамі выварочваем ніт.
5. Аналагічна адварочваем тры пакінутыя ніты мацавання замка запальвання.
Заўвага. Пры адварочванні апошняга ніта прытрымвайце замак запальвання.
6. Здымаем клямку мацавання замка...
...і сам замак запальванні з рулявой калонкі.
Усталяванне
1. Перад усталёўкай замка запальвання ўстаўляемы ў яго ключ і паварочваем яго ў становішча I ("уключана"), каб зашчапка механізму блакавання рулявога вала была засунута ў корпус замка.
2. Усталёўваны замак запальвання са клямарам мацавання на рулявую калонку і ад рукі заварочваем новыя ніты мацавання.
3. Выняўшы ключ з замка запальвання, правяраем працу механізму блакавання рулявога вала. Калі рулявы вал не фіксуецца пасля поўнага абарачэння рулявога кола, адрэгулюйце становішча замка запальвання на рулявой калонцы так, каб зашчапка замка магла ўвайсці ў пазу на рулявым вале.

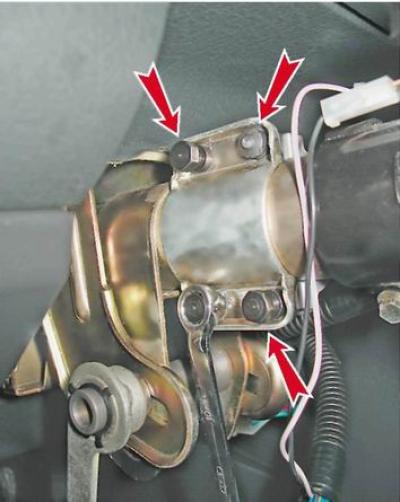

4. Пераканаўшыся, што механізм блакавання працуе, накидным ключом на 10 мм раўнамерна (крыж-накрыж, па паўабарота) зацягваем балты да адрыву іх галовак.
5. Далейшую працу выконваем у зваротнай паслядоўнасці зваротнай зняццю.
