Рэле і засцерагальнікі сістэмы кіравання рухавіком устаноўлены пад кансоллю панэлі прыбораў
Заўвага. Правая накладка кансолі панэлі прыбораў знята.

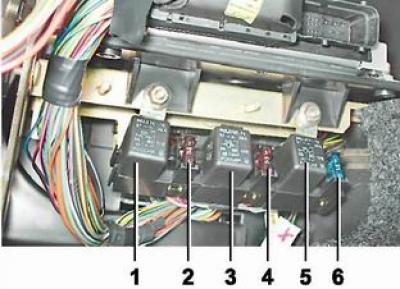

Рэле і засцерагальнікі сістэмы кіравання рухавіком: 1 - галоўнае рэле; 2 - засцерагальнік ЭБУ і ланцугоў сістэмы кіравання рухавіком F1 (7,5A); 3 - рэле ўключэння электровентилятора сістэмы астуджэння рухавіка; 4 - засцерагальнік ЭБУ F2 (7,5A); 5 - рэле ўключэння паліўнай помпы; 6 - засцерагальнік ланцуга паліўнай помпы F3 (15A)
Папярэджанне! Перад выкананнем працы па замене засцерагальнікаў і рэле азнаёмцеся з мерамі засцярогі пры рамонце сістэмы кіравання рухавіком (гл. вышэй, "Меры засцярогі пры рамонце сістэмы кіравання рухавіком").
У мантажным блоку засцерагальнікаў і рэле маецца пінцэт для вымання засцерагальнікаў з гнязда.
Няспраўны засцерагальнік можна вызначыць па якая перагарэла ніткі.
Рэкамендацыя. Часам нітка засцерагальніка застаецца цэлай, у той час як яе злучэнне з высновамі засцерагальніка парушана. Візуальна вызначыць такую няспраўнасць немагчыма. У гэтым выпадку ацаніць стан засцерагальніка можна пры дапамозе амметра.
Папярэджанне! Перад заменай засцерагальніка неабходна вызначыць і ўхіліць чыннік перагарання засцерагальніка. У пазбяганне выйсця з ладу элементаў сістэмы кіравання рухавіком нельга ўсталёўваць засцерагальнікі з павялічаным наміналам ці самаробныя.
