Снимая и устанавливая уплотнители с металлическими каркасами, не допускайте их повреждения (смятия), т.к. это ведет к появлению гофр и негерметичности стыков. По возможности устанавливайте новые уплотнители.

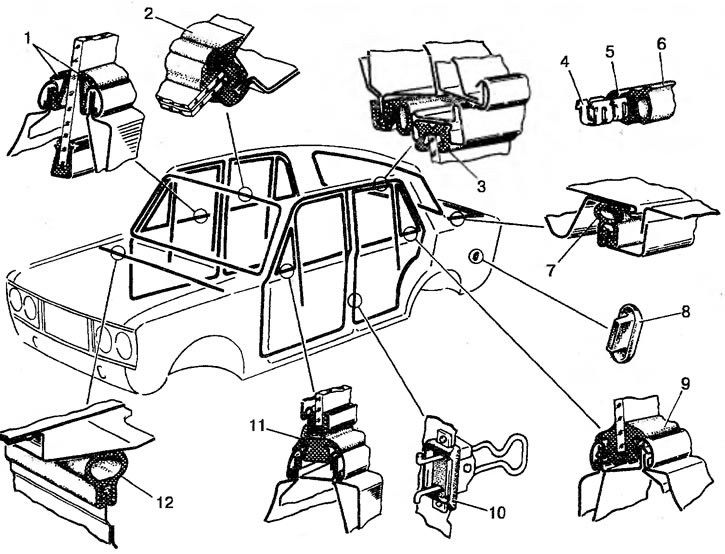

Рис. 144. Резиновые уплотнители кузовов ВАЗ-2101, -2103, -2106: 1 - нижний уплотнитель стекла двери; 2 - уплотнитель ветрового и заднего стекол; 3 -уплотнитель опускного стекла; 4 - каркас уплотнителя; 5 - кант уплотнителя; 6 - уплотнитель проема двери; 7 - уплотнитель крышки багажника; 8 - уплотнитель кронштейна бампера; 9 - уплотнитель неподвижного стекла двери; 10 - прокладка ограничителя открывания двери; 11 - уплотнитель поворотного стекла; 12 - уплотнитель капота

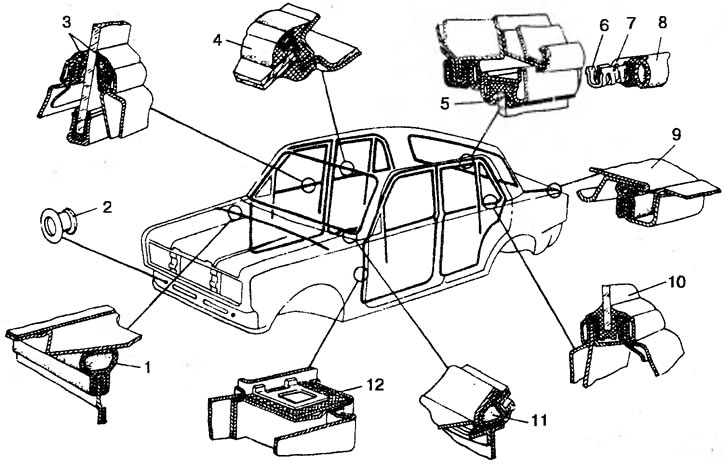

Рис. 145. Резиновые уплотнители кузовов ВАЗ-2105, -2107: 1 - уплотнитель капота; 2 - уплотнитель соединителя бампера; 3 - нижний уплотнитель стекла двери; 4 - уплотнитель ветрового и заднего стекол; 5 - уплотнитель опускного стекла; 6 - каркас уплотнителя; 7 - кант уплотнителя; 8 - уплотнитель проема двери; 9 - уплотнитель крышки багажника; 10 - уплотнитель неподвижного стекла двери; 11 - уплотнитель рамы ветрового стекла; 12 - уплотнитель передней стойки

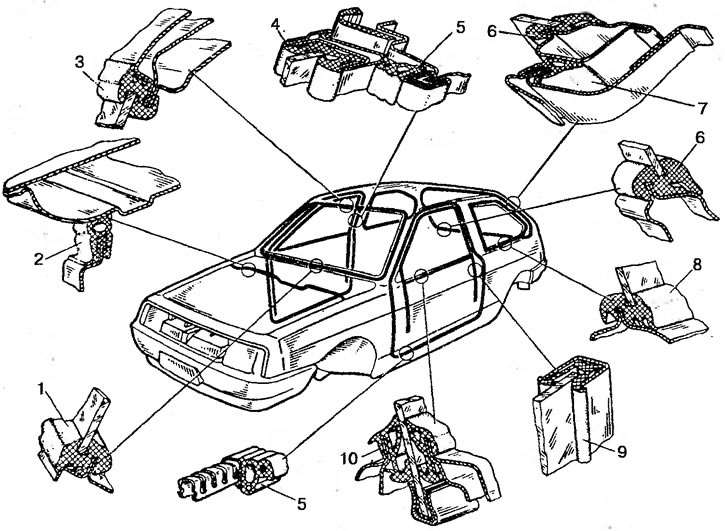

Рис. 146. Резиновые уплотнители кузова ВАЗ-2108: 1,3 - уплотнители ветрового стекла; 2 - уплотнитель капота; 4 - уплотнитель желобка опускного стекла; 5 - уплотнитель проема передней двери; 6 - уплотнитель стекла двери задка; 7 - уплотнитель проема двери задка; 8 - уплотнитель стекла боковины; 9 - уплотнитель направляющего желоба опускного стекла; 10 - нижний уплотнитель опускного стекла

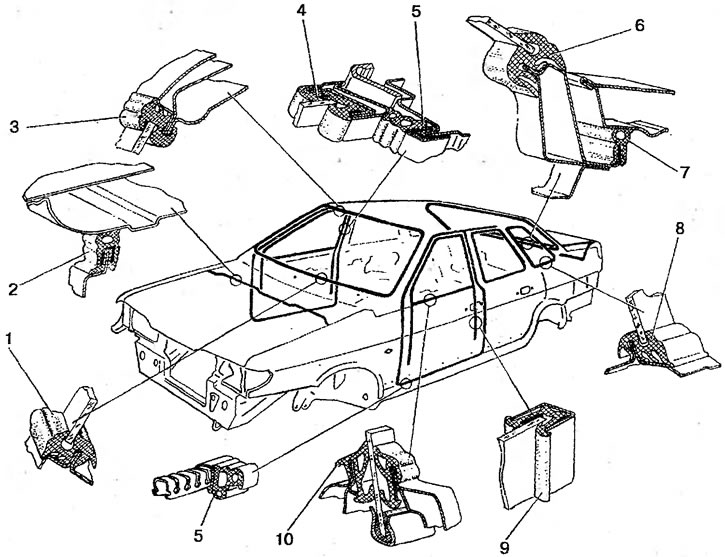

Рис, 147. Резиновые уплотнители кузовов ВАЗ-2109, -21099, -2115: 1, 3 - уплотнители ветрового стекла; 2 - уплотнитель капота; 4 - уплотнитель желобка опускного стекла; 5 - уплотнитель проема передней двери; 6 - уплотнитель заднего стекла; 7 - уплотнитель багажника; 8 - уплотнитель заднего бокового стекла; 9 - уплотнитель направляющего желоба опускного стекла; 10 - нижний уплотнитель опускного стекла

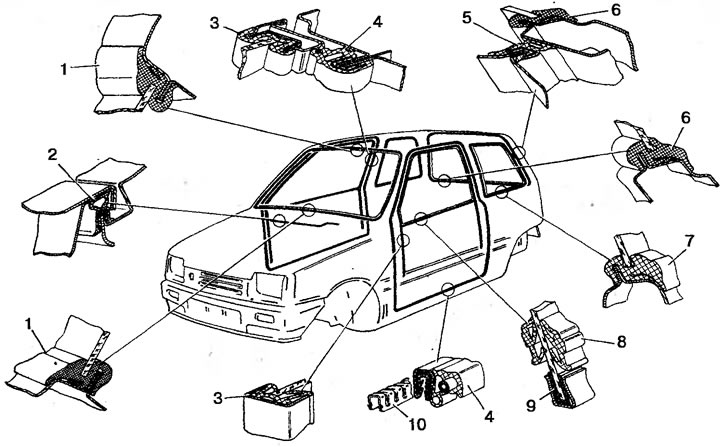

Рис. 148. Резиновые уплотнители кузова ВАЗ-1111: 1 - уплотнитель ветрового стекла; 2 - уплотнитель коробки воздухопритока; 3 - уплотнитель желобков опускных стекол; 4 - уплотнители проема передних дверей; 5 - уплотнитель проема задней двери; 6 - уплотнитель стекла задней двери; 7 - уплотнитель стекла боковины; 8 - нижний уплотнитель опускного стекла; 9 - уплотнитель обоймы опускного стекла; 10 - каркас уплотнителя проема передней двери

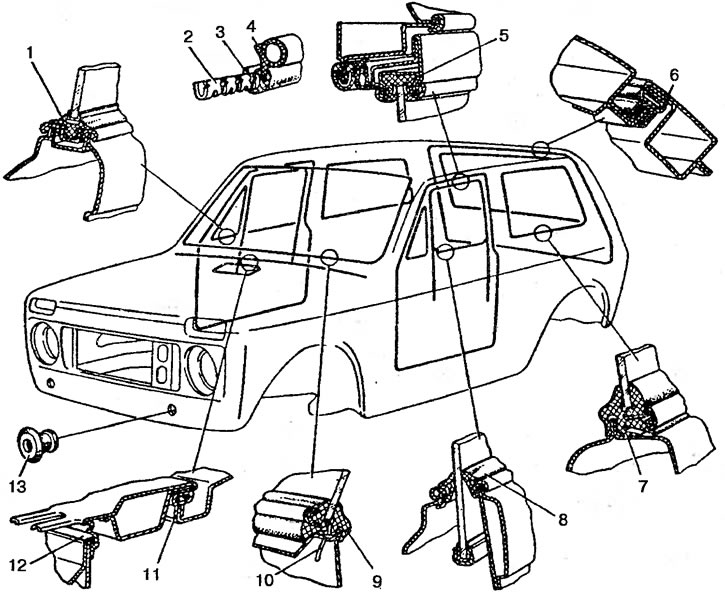

Рис. 149. Резиновые уплотнители кузова ВАЗ-2121: 1 - уплотнитель поворотного стекла; 2 - каркас уплотнителя передней двери; 3 - кант уплотнителя; 4 - уплотнитель проема передней двери; 5 - уплотнитель опускного стекла; 6 - уплотнитель проема двери задка; 7 - уплотнитель стекла боковины; 8 - нижний уплотнитель опускного стекла; 9 - уплотнитель ветрового окна; 10 - сливная трубка; 11 - уплотнитель капота; 12 - коробка воздухопритока; 13 - уплотнитель соединителя переднего бампера
Сварные швы (точечные и прерывистые) не обеспечивают полную герметизацию соединений деталей кузова и при попадании влаги между свариваемыми поверхностями возникают очаги коррозии. Особенно интенсивна коррозия на изгибах листов с малыми радиусами скругления и в местах перенапряжения металла. Для предотвращения попадания влаги и грязи в сварные швы их герметизируют с обеих сторон пластизолем «Д-4А», а затем наносят невысыхающую мастику типа «51-Г-7» в угловые стыки и зазоры автомобилей различных моделей, показанные на рис. 150-159. Пластизоль имеет высокую вязкость, наносите его на швы перед окраской. Время его сушки при температуре 130 "С составляет 30 мин.
Соблюдение выше приведенных рекомендаций позволит Вам продлить срок эксплуатации автомобиля.

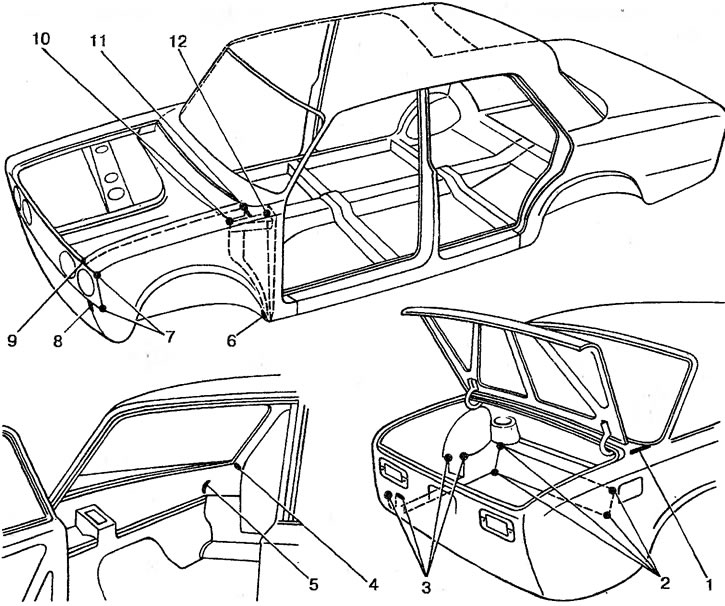

Рис. 150. Места нанесения невысыхающей уплотнительной мастики на сварные швы и стыки кузовов ВАЗ -2101, -2103, -2106: 1 - стыки задних крыльев с панелью задка (внутри кузова); 2 - углы стыков пола багажника с задним полом; 3 - стыки полов под запасное колесо (топливный бак) с панелью задка, лонжеронами и задними крыльями; 4 - стыки оснований наклонных передних стоек; 5 - стыки боковых панелей передка с верхними усилителями щитка передка; 6 - стыки щитка передка с боковыми панелями передка; 7 - стыки передних крыльев с соединителями крыльев; 8 - стыки соединителя крыла с брызговиками; 9 - стыки усилителей крыла с верхней поперечиной передка; 10 - стыки в углах нижней панели передка; 11 - углы и стыки панели рамы ветрового стекла с крыльями и сточными желобками; 12 - стыки усилителей с передними стойками боковин

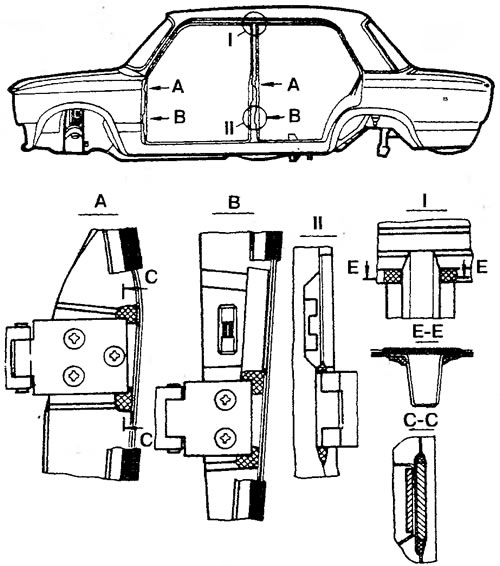

Рис. 151. Места нанесения уплотнительной мастики в проемах дверей кузовов ВАЗ-2105, -2107 (показано штриховкой крест-накрест)

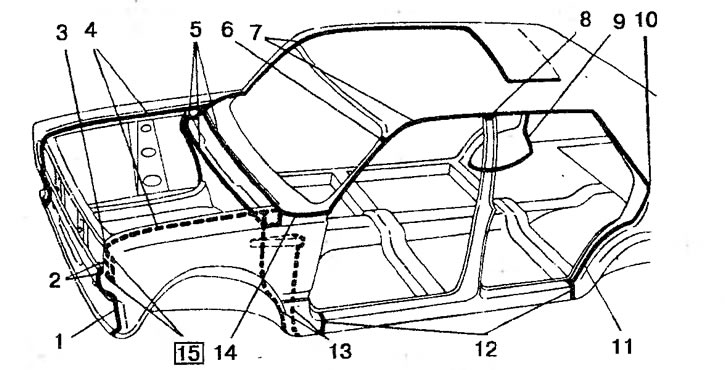

Рис. 152. Места нанесения уплотнительной мастики на сварные швы и стыки кузовов ВАЗ-2105, -2107 (вид слева): 1 - переднего крыла с передней панелью передка; 2 - соединителя крыла с крылом и брызговиком; 3 - усилителя крыла с верхней поперечиной передка; 4 - сточных желобков капота с крыльями и рамой ветрового стекла; 5 - щитка передка и коробки воздухопритока с панелью передка и с боковыми панелями; 6 - крыши с рамой ветрового окна; 7 -желобка крыши с панелью и боковинами крыши; 8 - верхнего торца центральной стойки; 9 - пола с основанием чашки пружины задней подвески и арками задних колес; 10 - наружных угловых панелей с задним крылом; 11 - заднего крыла с боковиной; 12 - крыла с рамой ветрового окна; 13 - боковины с внутренними панелями передка; 14 - крыла с рамой ветрового стекла; 15 - углов соединителя крыла с крылом и брызговиком; • -мастика 51-Г-7; все остальное - пластизоль Д-4А

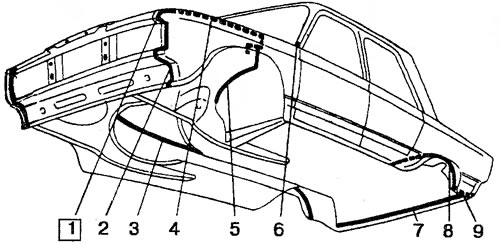

Рис. 153. Места нанесения уплотнительной мастики на сварные швы и стыки кузовов ВАЗ-2105, -2107 (вид кузова снизу): 1 - усилителя крыла с верхней поперечиной передка; 2 - переднего крыла с передней панелью передка; 3 - кожуха пола с полом; 4 - сточного желобка.капота с передним крылом (с внутренней стороны крыла); 5 - брызговика с щитком передка; 6 - переднего крыла с рамой ветрового окна; 7 - нижней панели задка с задним полом; 8 - внутренней и внешней арок колес; 9 - полов запасного колеса и топливного бака с задними крыльями; • - мастика 51-Г-7; все остальное - пластизоль Д-4А

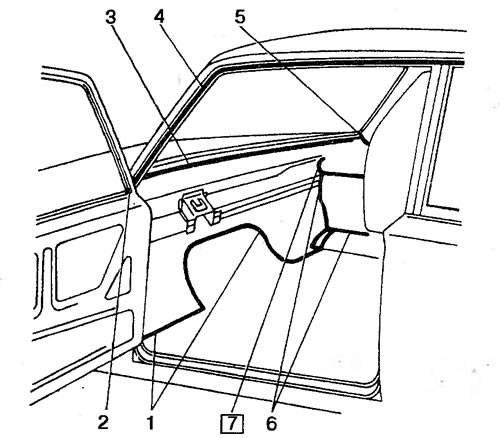

Рис. 154. Места нанесения уплотнительной мастики на сварные швы и стыки кузовов ВАЗ-2105, -2107 ( вид кузова с внутренней стороны): 1 - щитка передка с кожухом и с полом; 2 - угол рамки окна передних и задних дверей; 3 - внутренней панели рамы ветрового стекла с верхней панелью передка; 4 - сточного желобка крыши с боковиной (снизу); 5 - основания передней стойки; 6 - боковины с щитком передка и полом; 7 - боковой панели передка с верхним усилителем передка; • - мастика 51 Т-7; все остальное - пластизоль Д-4А

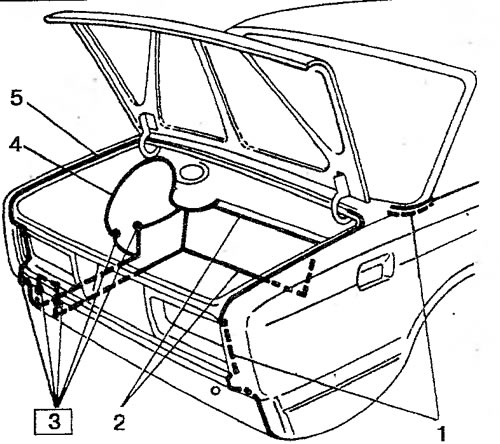

Рис. 155. Места нанесения уплотнительной мастики на сварные швы и стыки кузовов ВАЗ-2105, -2107 (вид кузова сзади): 1 - задних крыльев с верхней и нижней панелями задка; 2 - заднего пола с передними и задними лонжеронами; 3 - углов полов с панелью задка, задними лонжеронами, арками колес и задними крыльями; 4 - арки заднего колеса с задним крылом; 5 -сточных желобков багажника с задними крыльями и панелями задка; • - мастика 51-Г-7; все остальное - пластизоль Д-4А

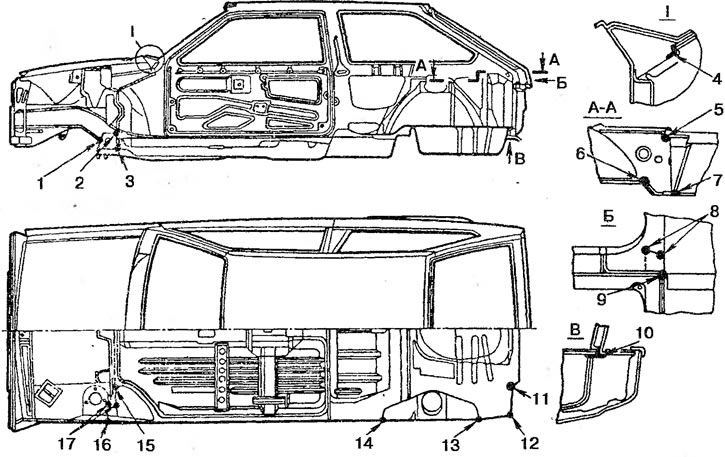

Рис. 156. Места нанесения невысыхающей уплотнительной мастики на сварные швы и стыки кузова ВАЗ-2108: 1 - соединителя переднего лонжерона с лонжероном основания; 2 - соединителя переднего лонжерона со щитком передка; 3 - соединителя переднего лонжерона с соединителем пола; 4 - щитка передка со стойкой ветрового окна (со стороны моторного отсека); 5 - кожуха люка с наружной панелью боковины; 6 - надставки с внутренней панелью боковины; 7 - надставки боковины с кожухом люка боковины; 8 - кожуха люка с внутренней панелью боковины; 9 - панели задка с боковиной: 10 - заглушки боковины с кожухом люка боковины; 11 - задней панели задка с задним полом; 12 - угловой стык панели задка с задним полом и боковиной; 13 - угловой стык арки заднего колеса с задним полом; 14 - угловой стык арки заднего колеса со средним полом; 15 - угловой стык переднего пола с брызговиком и щитком передка; 16 - щитка передка с брызговиком; 17 - надставки щитка передка с брызговиком

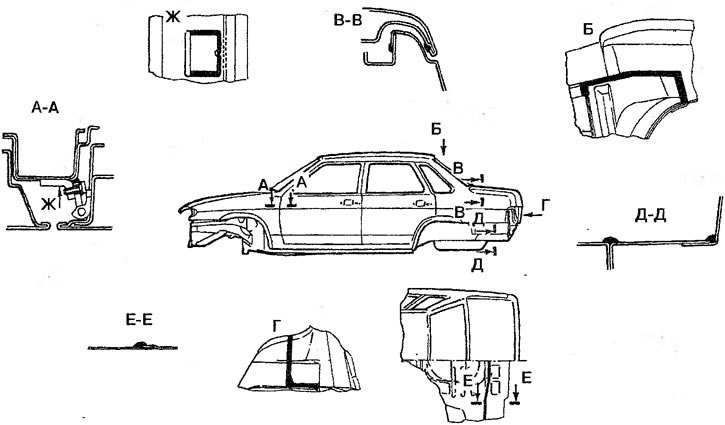

Рис. 157. Места нанесения невысыхающей уплотнительной мастики на сварные швы и стыки кузовов ВАЗ-2109, -21099, -2115

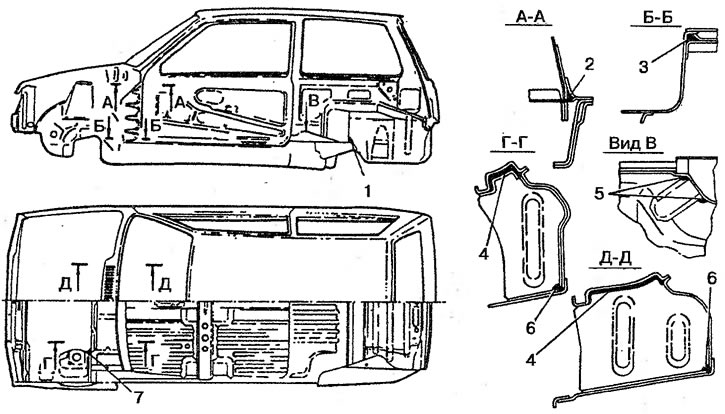

Рис. 158. Места нанесения невысыхающей уплотнительной мастики на сварные швы и стыки кузова ВАЗ-1111: 1 - стыки средней поперечины с арками задних колес; 2 - угловые стыки брызговиков и стоек рамы ветрового стекла; 3 - угловые стыки соединителя порога пола и брызговика; 4 - стыки правой и левой перегородок с рамой ветрового стекла; 5 - угловые стыки защитных кожухов и заднего пола; 6 - угловые стыки надставки щитка передка с правой и левой перегородками; 7 - угловые стыки щитка передка и брызговиков

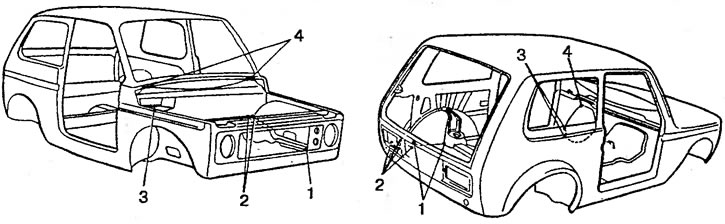

Рис. 159. Места нанесения невысыхающей уплотнительной мастики на сварные швы и стыки кузова ВАЗ-2121: а. Вид спереди. 1 - соединение переднего лонжерона с рамкой радиатора; 2 - стыки переднего лонжерона со щитком передка; 3 - соединение поддона аккумуляторной батареи со щитком передка (со стороны салона); 4 - стыки соединения щитка передка с накладкой передка (из подкапотного пространства) б. Вид сзади. 1 - стыки заднего пола с аркой заднего колеса; 2 - щели в угловых стыках надставок заднего пола с арками задних колес, с боковинами и панелью задка; 3 - угловые стыки щитка
