Подготовка автомобиля рассмотрена на примере классического варианта его компоновки ОАО «АвтоВАЗ». Она состоит из двух независимых этапов: подготовки для нанесения защитного покрытия и подготовки самого автомобиля.
Сначала снимите все детали, препятствующие доступу распылительного сопла пистолета к закрытым полостям, а именно: подкрылки из арок колес, резиновые уплотнители под передними крыльями, ободки фар, коврики, обивку боковин и багажника, запасное колесо и инструмент водителя, фонари сигнализации открывания передних дверей.
Подготовку автомобиля к антикоррозионной обработке выполняйте в следующем порядке:
- удалите заглушки (рис. 136), установленные в отверстиях закрытых полостей (ВАЗ-2106 дан в качестве примера);
- просверлите отверстия диаметром 9 мм во внутренних и внешних порогах согласно схеме их расположения, приведенной на рис 137;
- закройте овальные отверстия порогов у основания передних стоек специальными пробками;
- тщательно промойте места нанесения антикоррозийного материала под капотом и в багажнике теплой водой (40-50°C) под давлением;
- установите автомобиль но эстакаду, смотровую яму или подъемник и поднимите его;
- удалите резиновые заглушки под передними крыльями (по 2 шт. с каждой стороны);
- удалите резиновые заглушки в арках задних колес (по 1 шт. с каждой стороны);
- удалите резиновые заглушки в поперечине между арками задних колес;
- удалите резиновые заглушки в углублении под запасным колесом;
- удалите резиновые заглушки в поперечине под передними сидениями (по 1 шт. с каждой стороны);
- прочистите дренажные отверстия в передних лонжеронах и порогах;
- промойте .теплой водой (40-50°C) под давлением закрытые полости, низ кузова и арки колес до вытекания чистой воды через технологические и дренажные отверстия кузова;
- очистите дефектные участки днища от старого покрытия, которое начало отслаиваться. Удалите шпателем или металлической щеткой появившиеся следы ржавчины и затем обработайте эти места наждачной шкуркой и обезжирьте уайт-спиритом;
- обработайте зачищенные поверхности кузова преобразователем ржавчины;
- обдуйте низ кузова и арки колес автомобиля сжатым воздухом;
- опустите и перегоните автомобиль на сухое место;
- удалите чистой ветошью попавшую в салон и багажник воду;
- продуйте сжатым воздухом закрытые полости кузова, багажник и места нанесения антикоррозионного материала под капотом;
- просушите автомобиль до полного высыхания в естественных условиях (температура воздуха 20-25°C);
- переставьте автомобиль в камеру но подъемник для нанесения защитного покрытия;
- снимите колеса;
- закройте кожухами тормозные диски и барабаны;
- заизолируйте плотной самоклеющейся бумагой не подлежащие обработке карданную передачу, задний мост, коробку передач, глушитель, выпускной трубопровод и тросы привода стояночного тормоза;
- проверьте готовность установки к нанесению антикоррозионного покрытия согласно документации, прилагаемой к ней;
- откройте двери, капот, крышку багажника автомобиля и приступайте к нанесению защитного покрытия.

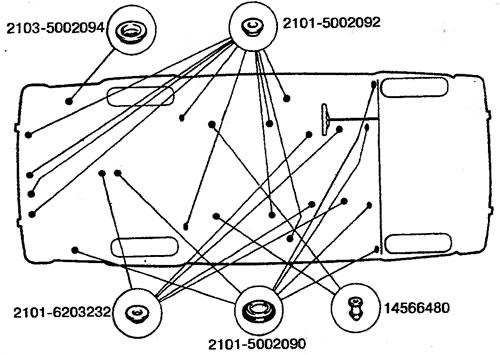

Рис. 136. Схема установки заглушек на кузове ВАЗ-2103, -2106

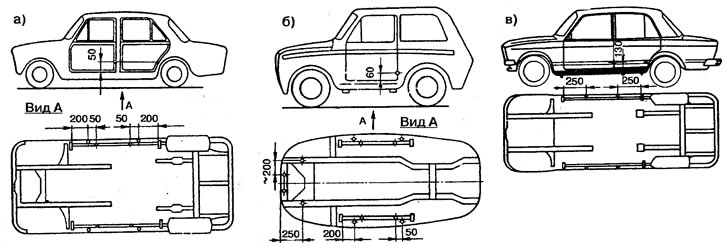

Рис. 137. Места сверления отверстий в кузовах автомобилей: а - ВАЗ-2101, -2102, -21013; б - ВАЗ-2121; в - ВАЗ-2105, -2107
Защитное покрытие наносите в скрытые полости кузова, согласно приведенным ниже таблицам и рисункам.
Для нанесения покрытия для ВАЗ-2101, -2103, -2106 используйте табл. 28 и рис. 138.

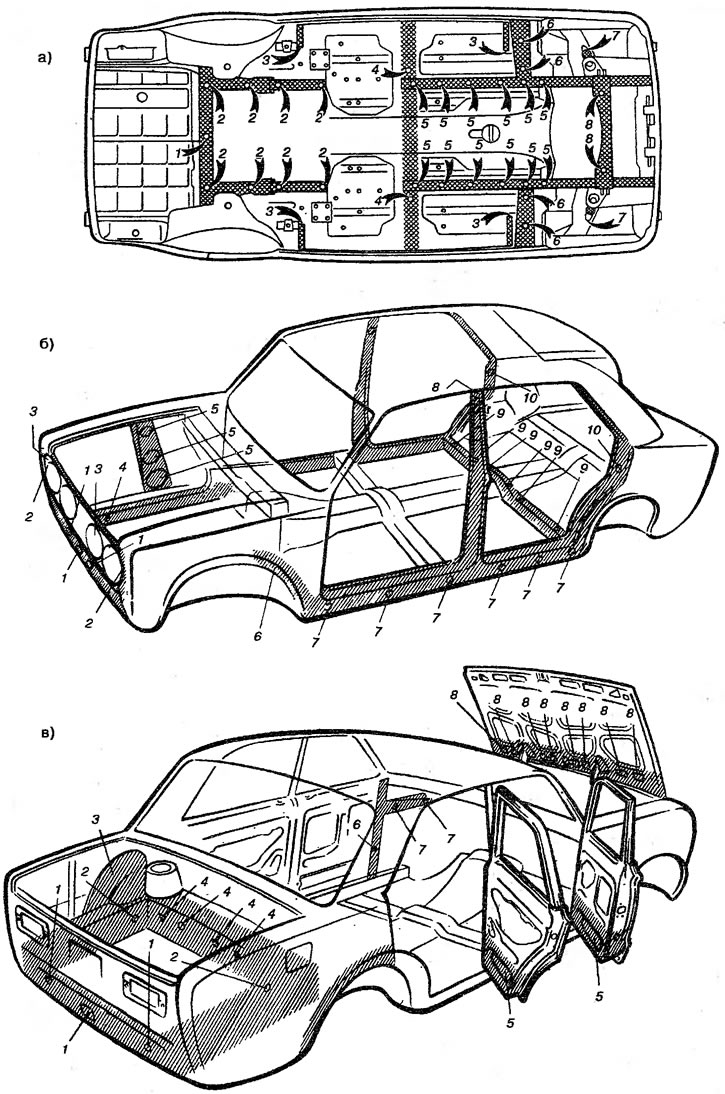

Рис. 138. Скрытые полости кузова автомобилей ВАЗ-2101, -2103, -2106:
а. Вид снизу. 1 - поперечины пола багажника; 2 - задних лонжеронов; 3 - кронштейнов домкрата; 4 - средней поперечины пола; 5 - передних лонжеронов пола; 6 - усилителей передних лонжеронов; 7 - кронштейнов буферов передней подвески; 8 - поперечины передней подвески.
б. Вид слева. 1 - нижней поперечины передка; 2 - кожухов фар; 3 - верхней поперечины передка; 4 - передних лонжеронов; 5 - стоек брызговиков; 6 - под передними крыльями; 7 - внутренних и наружных порогов дверей; 8 - центральных стоек; 9 - задней поперечины пола; 10 - задних стоек
в. Вед справа. 1 - нижней поперечины задка; 2 - лонжеронов пола багажника; 3 - между крыльями и арками задних колес; 4 - поперечины пола багажника; 5 - карманов дверей; 6 -передних стоек; 7 - соединителей боковины и щитка передка; 8 - карманов капота
Таблица 28. Скрытые полости ВАЗ-2103, -2106, обрабатываемые противокоррозионными составами
№ | Наименование полости | Через какие отверстия | Направление впрыска состава | Дополнительные указания |
1. | Верхняя поперечина передка | Через два отверстия спереди снизу | В сторону поперечины | Снять облицовку радиатора |
2. | Нижняя поперечина передка | Через отверстие для пусковой рукоятки | Вправо и влево | — |
3. | Кожухи фар | Спереди | По всей поверхности | Снять фары |
4. | Передние лонжероны | Через отверстия из моторного отсека | Вперед и назад | Открыть капот |
5. | Стойки брызговиков | То же | Вверх и вниз | То же |
6. | Кронштейны буферов передней подвески | В отверстие в кронштейне | На внутреннюю поверхность | Поднять автомобиль на подъемнике |
7. | Поперечина передней подвески | Через отверстия снизу | Вправо и влево | То же |
8. | Под передними крыльями | Через отверстие, закрываемое заглушкой | Вовсе стороны | Снять резиновые заглушки |
9. | Карманы капота | Через передние отверстия | То же | Открыть капот |
10. | Внутренние и наружные пороги дверей | Через овальные отверстия порогов у передних стоек,отверстия крепления молдингов и отверстия с торцов порогов под арками задних колес | Снять облицовки порогов у передних дверей, молдинги и заглушки под арками | |
11. | Передние стойки | Через отверстия из салона | Вниз | Снять обивку |
12. | Центральные стойки | Через отверстия выключателя плафонов | То же | Снять выключатели плафонов |
13. | Задние стойки | В отверстие стоек из салона | » | Снять обивку |
14. | Соединитель боковин со щитком передка | Через отверстия из салона | Вовсе стороны | Снять обивку боковин |
15. | Карманы дверей | Через проемы во внутренних панелях дверей и через отверстия под габаритные фонари дверей | По всей нижней внутренней поверхности | Снять обивку дверей |
16. | Передние лонжероны пола | Через отверстия снизу | Вперед и назад | Поднять автомобиль на подъемнике |
17. | Усилители передних лонжеронов пола | То же | Вправо и влево | То же |
18. | Средняя поперечина пола | » | То же | » |
19. | Кронштейны домкратов | Снизу кузова | На внутреннюю поверхность | » |
20. | Задние лонжероны | Через отверстия снизу | Вперед и назад | » |
21. | Задняя поперечина пола | Через отверстия из салона | Вправо и влево | Снять обивку |
22. | Поперечина пола багажника | Через отверстия снизу и из багажника | То же | Поднять автомобиль, открыть багажник |
23. | Лонжероны пола багажника | Через отверстия из багажника | Вперед и назад | Открыть крышку багажника |
24. | Нижняя поперечина задка | » | Вправо и влево | Снять коврик пола багажника |
25. | Между крыльями и арками задних колес | В проемы полостей из багажника | По всей поверхности | Открыть крышку багажника |
26. | Углубления под запасное колесо и топливный бак | Из багажника | То же | Освободить багажник, снять топливный бак |
Для владельцев ВАЗ-2121 перед началом работ необходимо снять: решетку радиатора; щитки, закрывающие карманы передних крыльев; резиновые заглушки (2 шт.) в поперечине между арками задних колес со стороны днища и заглушки (2 шт.) в нижней задней поперечине.
Защитный препарат наносите в скрытые полости ВАЗ-2121 в порядке, приведенном в табл. 29 и на рис. 139.

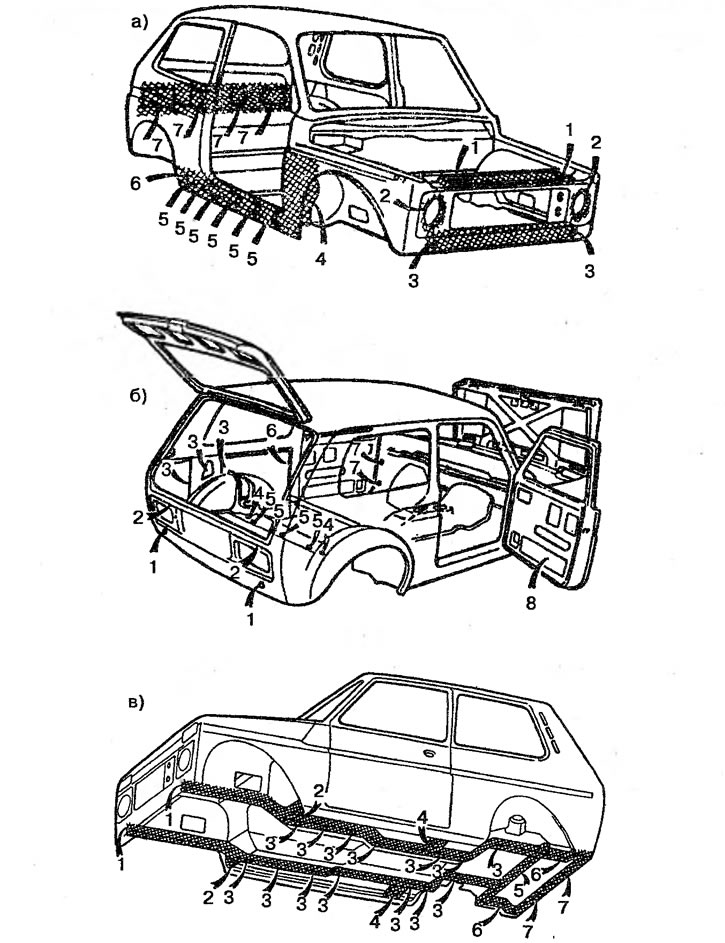

Рис. 139. Скрытые полости кузова автомобиля ВАЗ-2121:
А. Вид спереди. 1 - верхней поперечины передка; 2 - кожухов фар; 3 - нижней поперечины передка; 4 - под передним крылом; 5 - наружных порогов; 6 - внутреннего порога; 7 - карманов дверей задка.
Б. Вид сзади. 1 - задних лонжеронов; 2 - верхней поперечины задка; 3 - между арками задних колес и боковинами; 4 - задних лонжеронов; 5 - поперечины заднего пола; 6 - задних стоек двери: 7 - поперечных стоек двери; 8 - карманов дверей.
В. Вид снизу. 1 - передних лонжеронов; 2 - соединителей передних лонжеронов; 3 - средних лонжеронов; 4 - соединителей средних лонжеронов; 5 - поперечины заднего пола; 6 - задних лонжеронов; 7 - нижней поперечины задка
Таблица 29. Скрытые полости ВАЗ-2121, обрабатываемые противокоррозионными составами
№ | Наименование полости | Через какое отверстие вводить состав | Направление впрыска состава | Дополнительные указания |
1. | Верхняя поперечина передка | Через два верхних отверстия | Вправо и влево | Откройте капот |
2. | Кожухи фар | Спереди (с наружной стороны) | По всей поверхности | Снимите фары |
3. | Нижняя поперечине передка | Через два отверстия для установки бампера | Вправо и влево | Снимите передний бампер |
4. | Под передними крыльями | Через имеющийся проем, закрываемый щитком | Вовсе стороны | Снимите уплотнительный щиток |
5. | Наружные пороги дверей | Через шесть боковых отверстий | Вперед и назад | Снимите молдинги и пистоны |
6. | Внутренние пороги дверей | Через отверстие сзади в торце порога | Вдоль порога | - |
7. | Передние лонжероны | Через отверстия для установки бампера | Вдоль лонжерона | Снимите передний бампер |
8. | Соединители передних лонжеронов | Через отверстия снизу кузова | Вправо и влево | Поднимите автомобиль на подъемнике |
9. | Средние и задние лонжероны | Через семь отверстий снизу кузова | Вперед и назад | То же |
10. | Соединители средних лонжеронов | Через отверстия снизу кузова | Вправо и влево | » |
11. | Поперечине заднего пола | Через отверстия в багажнике и снизу кузова | То же | Снимите обивку багажника |
12. | Нижняя поперечина задка | Через два отверстия снизу кузова | » | Поднимите автомобиль |
13. | Верхняя поперечина задка | Через проемы под задними фонарями | Вверх и вправо, влево | Снимите задние фонари |
14. | Между арками задних колес и боковин | В проемы полостей в багажнике | По всей поверхности | Снимите обивку багажника |
15. | Задние стойки дверей | В отверстие сзади стойки | Вниз | Снимите обивку |
16. | Передние стойки дверей | Через два отверстия со стороны салона | Вниз | То же |
17. | Карманы передних дверей и двери задка | Через проемы во внутренней панели двери | По всей нижней внутренней поверхности | Снимите обивку двери |
Владельцы ВАЗ-2105 и ВАЗ-2107 перед началом работ устанавливают заглушки в овальные отверстия порогов у основания передних стоек, чтобы при мойке полостей, подлежащих антикоррозионной обработке, вода не попала внутрь салона автомобиля.
Затем снимите резиновые заглушки (2 шт. - по одной с каждой стороны) в арках задних колес; в балке, соединяющей арки задних колес; в поперечине, под передним сиденьем (по одной .с каждой стороны); в углублении под запасное колесо. Прочистите дренажные отверстия в лонжеронах, порогах и дверях. Все полости тщательно промойте струей воды под давлением и просушите сжатым воздухом.
Препарат наносите в скрытые полости ВАЗ-2105, -2107 в порядке, приведенном в табл. 30 и на рис. 140.

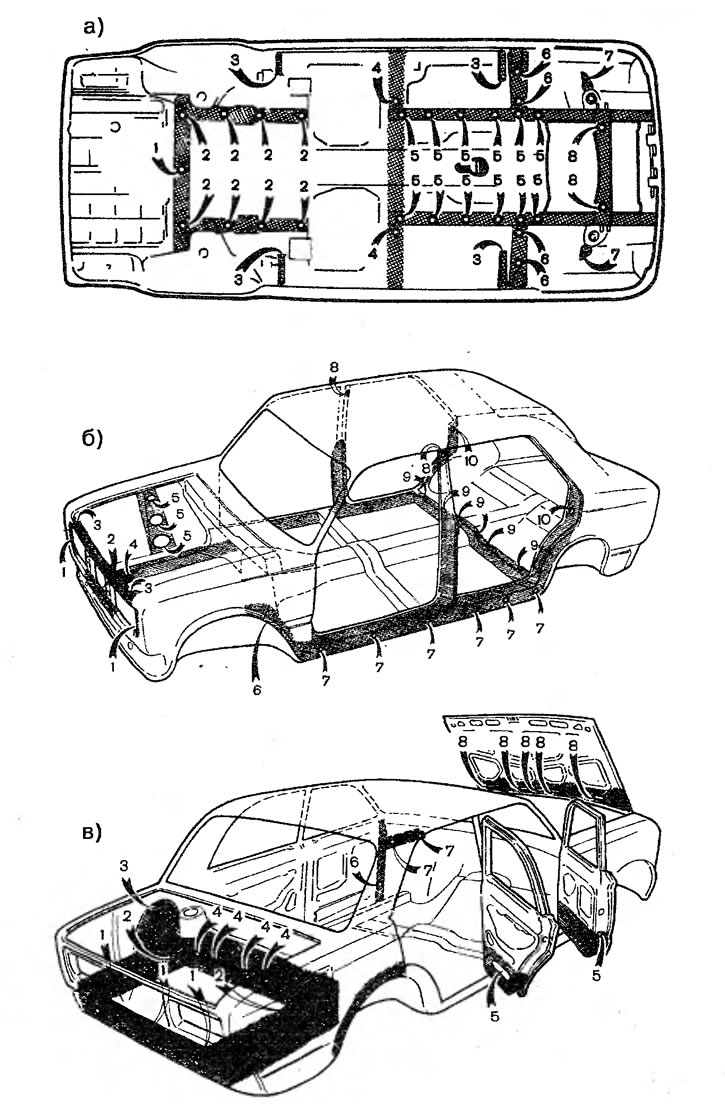

Рис. 140. Скрытые полости автомобилей ВАЗ-2105, -2107:
а. Вид снизу. 1 - поперечины пола багажника; 2 - задних лонжеронов; 3 - кронштейнов домкрата; 4 - средней поперечины пола; 5 - передних лонжеронов пола; 6 - усилителей передних лонжеронов; 7 - кронштейнов буферов передней подвески; 8 - поперечины передней подвески.
б. Вид слева. 1 - нижней поперечины передка; 2 - кожухов фар; 3 - верхней поперечины передка; 4 - передних лонжеронов; 5 - стоек брызговиков; 6 - под передними крыльями; 7 - внутренних и наружных порогов дверей; 8 - центральных стоек; 9 - задней поперечины пола; 10 - задних стоек.
в. Вид справа. 1 - нижней поперечины задка; 2 - лонжеронов пола багажника; 3 - между крыльями и арками задних колес; 4 - поперечины пола багажника; 5 - карманов дверей; 6 - передних стоек; 7 - соединителей боковины и щитка передка; 8 - карманов капота
Таблица 30. Скрытые полости ВАЗ-2105, -2107, обрабатываемые противокоррозионными составами
№ | Наименование полости | Места впрыска состава | Направление впрыска | Дополнительные указания |
1. | Нижняя поперечина передка | Сверху в моторном отсеке | Вправо и влево | Откройте капот |
2. | Передние лонжероны | Сбоку в моторном отсеке | Вперед и назад | То же |
3. | Верхняя поперечина передка | Сверху | Вправо и влево | » |
4. | Кожухи фар | Спереди (с наружной стороны) | По всей поверхности | Снимите блок-фары |
5. | Карманы капота | В передние отверстия | Но внутреннюю поверхность передней части | Откройте капот |
6. | Стойки брызговиков | Сбоку в моторном отсеке | По внутренней поверхности | То же |
7. | Передние стоики дверей | Сбоку со стороны салона | Вниз | Снимите обивку |
8. | Соединители боковины и щитка передка | Отверстие из салона | Вперед и назад | — |
9. | Внутренние и наружные пороги дверей | Под молдинги и с торца порога сзади | То же | Снимите молдинги и заглушки |
10. | Полости под передними крыльями | Используется проем щитка под крылом | По всей внутренней поверхности | Снимите щиток крыла |
11. | Передние лонжероны поло | Снизу кузова | Вперед и назад | Вывесите автомобиль |
12. | лонжеронов пола | То же | Вправо и влево | То же |
13. | Средняя поперечина поло | » | Вправо и влево | » |
14. | Задние лонжероны пола | » | Вперед и назад | » |
15. | Кронштейны домкратов | » | По внутренней поверхности | » |
16. | Кронштейны буферов передней подвески | За передними колесами | По внутренней поверхности | — |
17. | Поперечина передней подвески | Снизу кузова | Вправо и влево | Вывесите автомобиль |
18. | Задняя поперечина пола | Из салона под задним сиденьем | То же | Снимите заднее сиденье |
19. | Центральные стойки | Из солоно | Вниз | Снимите обивку стойки |
20. | Задние стойки дверей | Сзади стойки | Вниз | Снимите обивку |
21. | Карманы дверей | Используются проемы под обивкой двери | По внутренней поверхности низа двери | То же |
22. | Между задними крыльями и арками задних колес | Используются проемы в багажном отделении | По всей поверхности | Откройте багажник |
23. | Лонжероны пола задка | В багажнике | Вперед и назад | То же |
24. | Поперечина пола задка | То же | Вправо и влево | Снимите обивку |
25. | Верхняя поперечина задка | Под задними фонарями | То же | Снимите задние фонари |
26. | Нижняя поперечина задка | В багажнике | » | Откройте багажник |
27. | Углубления под топливный бак и запасное колесо | То же | По всей поверхности пола топливного бака и запасного колеса | Снимите топливный бак и запасное колесо |
Владельцы легковых автомобилей переднеприводной компоновки ВАЗ-2108, -2109, 21099,-2115 обрабатывают скрытые полости кузова согласно табл. 31 и рис. 141.

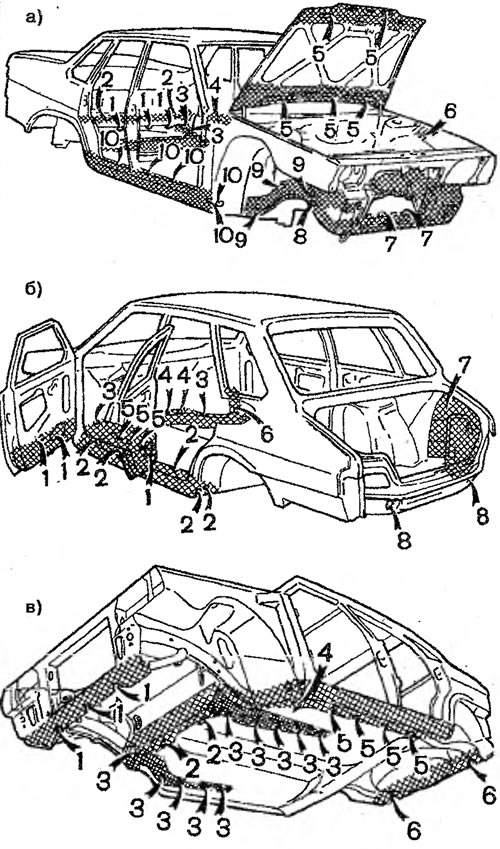

Рис. 141. Скрытые полости кузова автомобилей ВАЗ-2108, -2109, -21099, -2115:
а. Вид спереди. 1 - средней поперечины попа; 2 - задней поперечины пола; 3 - задних лонжеронов пола; 4 - соединителей боковин и передка; 5 - карманов капота; 6 - верхних усилителей брызговиков; 7 - нижней поперечины рамки радиатора; 8 - передних усилителей брызговиков; 9 - передних лонжеронов; 10 - порогов пола.
б. Вид сзади. 1 - нижних поверхностей карманов дверей; 2 - порогов пола; 3 - передних соединителей порогов пола; 4 - полости между щитком передка и полом; 5 - полости передних лонжеронов пола; 6 - полости между брызговиками и усилителями передних стоек; 7 - полости между внутренними и наружными панелями боковин; 8 - задних лонжеронов.
в. Вид снизу. 1 - нижней поперечины рамки радиатора; 2 - полости между щитком передка и полом; 3 - передних лонжеронов пола; 4 - полость переднего соединителя порога пола; 5 - порогов пола; 6 - задней поперечины пола
Таблица 31. Скрытые полости, ВАЗ-2108, -2109, -21099, -2115 обрабатываемые противокоррозионными составами
№ | Наименование полости | Месторасположение отверстий и проемов, через которые наносится покрытие | Направление впрыска состава в полость | Дополнительные указания |
1. | Нижняя поперечина рамки радиатора | Снизу и с боков | Вправо и влево | Поднимите автомобиль на подъемнике |
2. | Передние усилители брызговиков | Под передними крыльями | По всей поверхности | Поверните передние колеса |
3. | Передние лонжероны | То же | Вперед и назад | Поднимите автомобиль на подъемнике |
4. | Верхние усилители брызговиков | В моторном отсеке | По всей полости | Откройте капот |
5. | Соединители боковин и передка | Под передними крыльями | Вперед и назад | Поднимите автомобиль на подъемнике |
6. | Полости между брызговиками и усилителями передних стоек | Из салона | Вверх и вниз | В салоне освободите отверстия от обивки |
7. | Полость между щитком передка и полом | Снизу и из салона | Вправо и влево | То же |
8. | Передние лонжероны пола | Снизу и из салона | Вперед и назад | » |
9. | Пороги пола | Снизу из салона, сзади и спереди | То же | » |
10. | Передние соединители порогов пола | Снизу из салона | Вправо и влево | Поднимите автомобиль на подъемнике, в салоне освободите отверстия от обивки |
11. | Средняя поперечина пола | Снизу и из салона | То же | В салоне освободите отверстия от обивки |
12 | Задние лонжероны пола | Снизу, сзади и из салона | Вперед и назад | Снимите кронштейны заднего бампера |
13. | Задняя поперечина пола | Снизу и из салона | Вправо и влево | В салоне освободите отверстия от обивки |
14. | Полости боковин | Снизу и из салона | По всей поверхности | Снимите обивку боковин |
15. | Карманы передних дверей | Через проемы во внутренних панелях дверей | По всей нижней внутренней поверхности | Снимите обивку дверей |
16. | Карманы капота | Во внутренней панели | Во все стороны | Откройте капот |
17. | Карманы двери задка | То же | То же | Снимите обивку двери |
Владельцы легковых автомобилей ВАЗ-2110, -2111, -2112 обрабатывают скрытые полости кузова согласно табл. 31 и рис. 142.

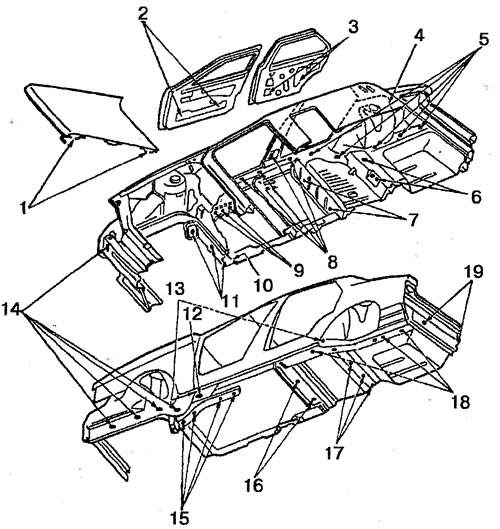

Рис. 142. Скрытые полости кузова автомобилей ВАЗ-2110, -2111, -2112: 1 - карманы капота; 2 - карманы передних дверей; 3 - карманы задних дверей; 4 - полости между арками задних колес и задними крыльями; 5 - задние лонжероны пола; 6 - средняя поперечина пола; 7 - передняя поперечина пола; 8 - пороги двери; 9 - передние лонжероны пола; 10 - полости усилителей щитка передка; 11 - полости усилителей щитка передка (со стороны моторного отсека); 12 - полости соединителей порогов пола; 13 - пороги пола (с торцов); 14 - передние лонжероны; 15 - передние лонжероны пола; 16 - передняя поперечина пола (снизу кузова); 17 - средняя поперечина пола (снизу кузова); 18 - задние лонжероны пола (снизу кузова); 19 - нижняя поперечина задка
Таблица 32. Скрытые полости ВАЗ-2110, -2111, -2112, обрабатываемые противокоррозионными составами
№ | Наименование полости | Место впрыска | Направление впрыска | Дополнительные указания |
1. | Карманы капота | В проемы внутренней панели | По всей внутренней поверхности | Откройте капот |
2. | Карманы дверей | В проемы панели под обивкой | По внутренней поверхности низа | Снимите обивку |
3. | Полости между арками колес и задними крыльями | Из багажника | По всей внутренней поверхности | Откройте багажник |
4. | Задние лонжероны пола | Снизу кузова, в багажнике и под задним сиденьем | Вперед и назад | Откройте багажник, поднимите подушку сиденья |
5. | Средняя поперечина пола | Снизу кузова и под задним сиденьем | Вправо и влево | Поднимите подушку сиденья |
6. | Передняя поперечина пола | Из салона и снизу кузова | То же | Снимите коврики |
7. | Пороги дверей | Из салона, с передних и задних торцев порогов | Вперед и назад | То же |
8. | Передние лонжероны | Из салона и снизу кузова | То же | Вывесите автомобиль |
9. | Полости усилителей щитка передка | Из салона и моторного отсека | Вправо и влево | Откройте капот, снимите коврики |
10. | Полости соединителей порогов пола | Снизу кузова | По всей внутренней поверхности | Вывесите автомобиль |
11. | Передние лонжероны | Снизу и спереди | Вдоль лонжерона | То же |
12. | Нижняя поперечина задка | Сзади автомобиля | Вправо и влево | Снимите задний бампер |
Владельцы легковых автомобилей Волга и ее модификаций обрабатывают скрытые полости кузова не реже одного раза в два года согласно рис. 143.
Рис. 143. Скрытые полости кузова автомобилей ГАЗ-3102, -31029, -3110: 1 - полость капота; 2 - полость под передними крыльями; 3 - полости рамки облицовки радиатора; 4 - полости усилителей брызговиков моторного отсека в зоне передней подвески; 5 - полости передних дверных стоек; 6 - полости усилителей; 7 - полости передних лонжеронов; 8 - полости порогов пола; 9 - полости передних дверей; 10 - полость средней поперечины; 11 - полость задних дверей; 12 - полость задних стоек; 13 - полости задних лонжеронов; 14 - полости арок задних колес; 15 - полость крышки багажника; 16 - полость задней поперечины
При тяжелых дорожных условиях эксплуатации защитное покрытие днища кузова может разрушаться уже после 7-10 тыс. км. Поврежденный слой антикоррозионного материала без нарушения грунтовочного слоя восстанавливают промазкой. Например, резино-битумной мастикой «Эластокор» методом распыления или кистью. Мастику разводят до необходимой консистенции уайт-спиритом, ксилолом или сольвентом. Сушку мастики в естественных условиях проводите не менее 48 ч.
