Температура воспламенения метана (680°C) значительно превосходит температуру, при которой самостоятельно воспламеняется дизельное топливо в конце такта сжатия (280°C). Поэтому для работы дизельных двигателей на газе необходим дополнительный источник воспламенения. Рудольф Дизель еще в 1898 году запатентовал способ воспламенения газового топлива дозой запального жидкого топлива, однако применять этот способ стали только с 1930 года (для стационарных узкорежимных двигателей).
Газодизельным (ГД) процессом является такой способ сгорания дизельного топлива и природного газа одновременно, когда газовоздушная смесь воспламеняется принудительно от небольшой горящей дозы дизельного топлива. Газовоздушная смесь подается в цилиндры двигателя, где сжимается поршнем на такте сжатия, и в нужный момент топливный насос высокого давления (ТНВД) через форсунки впрыскивает запальную дозу дизельного топлива, которая самовоспламеняется и поджигает газовоздушную смесь.
В ГД-режиме двигатель работает на двойном топливе — дизельном топливе и природном газе. По основному признаку — способу воспламенения газовоздушной смеси — газодизель относится к двигателям с принудительным воспламенением. Газодизельный двигатель имеет две взаимосвязанные системы питания: дизельную и газовую. Общим для этих двух систем является оригинальное газодизельное оборудование.
При переоборудовании дизельных двигателей, имеющих высокую степень сжатия, мощность двигателя остается на уровне базового двигателя.
Основными целями переоборудования дизельных двигателей для работы по газодизельному циклу являются:
- экономия до 75...80% дизельного топлива путем замещения его природным газом;
- увеличение суммарного запаса хода транспортного средства при использовании обоих видов топлива в 1,5...1,7 раза;
- снижение дымности отработавших газов дизеля в 2...4 раза.
Минимальное количество запального жидкого топлива определяется энергией, необходимой для воспламенения и полного сгорания газовоздушной смеси. Однако из-за меняющихся во времени режимов работы автомобильных двигателей и необходимости охлаждения форсунок доза запального дизельного топлива превышает теоретически необходимые 5...7 %. Практически запальная доза составляет от 15 до 50% от полной подачи дизельного топлива.
Подача дизельного топлива при работе в режиме газодизеля отличается от дизельного режима. Для запуска двигателя и работы на минимальных оборотах холостого хода в камеру сгорания поступает только дизельное топливо. При увеличении частоты вращения и нагрузки в камеру сгорания поступают газовоздушная смесь и запальная доза дизельного топлива. С этого момента двигатель работает по газодизельному циклу.
Газодизельное оборудование предназначено для заправки, хранения, управления подачей и дозирования газа, образования газовоздушной смеси, ограничения цикловой подачи дизельного топлива до уровня запальной дозы и защиты дизеля от внештатных режимов работы (рис. 3.3). При этом сохраняется возможность быстрого перехода с газодизельного режима на жидкое топливо и обратно.

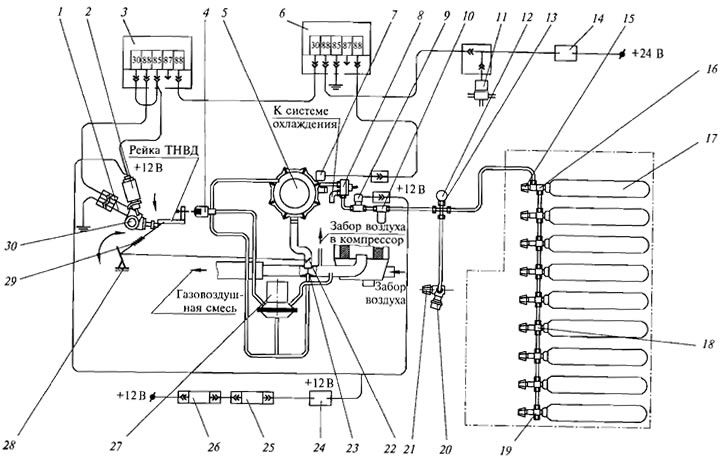

Рис. 3.3. Принципиальная схема газодизельной аппаратуры ЗАО «Автосистема»: 1 - концевой выключатель; 2 - электромагнит МУЗД; 3 - реле МУЗД; 4 - пневмомеханический клапан ограничения подачи газа; 5 - редуктор газовый низкого давления; 6 - реле клапана моторного тормоза; 7 - электромагнитный клапан РИД; 8 - РВД; 9 - электромагнитный клапан; 10 - фильтр газовый; 11 - трехходовой клапан моторного тормоза; 12 - манометр; 13 - крестовина; 14 - выключатель моторного тормоза; 15 - расходный вентиль; 16 - угольник; 17 - баллоны: 18 - тройник вентильный: 19 - баллонный вентиль; 20 - заправочный узел; 21 - наполнительный вентиль; 22 - дозатор газа; 23 - смеситель газа; 24 - тиристорный блок напряжения 12 В; 25 - переключи гель режимов работы двигателя «Дизель» - «Газодизель»; 26 - предохранитель; 27 - пневмоконтактор отключения газа при неработающем двигателе; 28 - педаль привода рейки ТНВД; 29 - телескопическая тяга; 30 - механизм установки запальной дозы дизельного топлива
Система заправки, хранения газа и снижения его давления практически имеет одинаковый принцип работы и устройство с системой питания КПГ двухтопливных бензиновых ГБА.
Для заправки баллонов 11 служит узел заправочный 20, вентиль наполнительный 21 и баллонные вентили 19. На баллонах установлены: тройники баллона 18, вентили. Крестовина 13 с манометром 12 установлены на кронштейне узла высокого давления. Из баллонов газ по трубопроводам высокого давления подается к электромагнитному клапану 9, предварительно пройдя очистку в фильтре 10.
После открытия электромагнитного клапана 9 газ подается к РВД 8 и затем к РИД 5. Для подогрева к РВД подастся жидкость от системы охлаждения двигателя.
РНД 5 оборудован системой коррекции по загрязненности воздушного фильтра, предотвращающей самофорсировку двигателя.
В конструкцию системы питания обычного дизельного двигателя добавляются газовый смеситель 23, механизм установки запальной дозы дизельного топлива (МУЗД) 30, дозатор газа 22 для управления топливным насосом высокого давления и подачей газа, а также электрооборудование 3, 6, 11, 14, 27, которое обеспечивает необходимую информативность и защиту дизеля от нештатных режимов работы.
Дизельная система питания состоит из штатных агрегатов, включая топливный насос высокого давления и форсунки. На ТНВД дополнительно имеется механизм ограничения подачи запальной дозы, который обеспечивает впрыск заданного количества дизельного топлива, необходимого для воспламенения газодизельной смеси в камере сгорания, а также переключение на работу в обычном дизельном режиме.
МУЗД 30 приводится в действие электромагнитом 2, а на рычаге управления рейкой ТНВД установлен дополнительный упор. Помимо этого на регуляторе максимальных оборотов ТНВД установлен клапан, отключающий подачу газа 4.
Блокировка одновременного включения полной подачи двух видов топлива осуществляется с помощью концевого выключателя 7 и реле 3 и 6.
В смесителе 23 газ смешивается с воздухом, который подается за счет разрежения, создаваемого во впускном трубопроводе двигателя.
Заданный состав смеси газа с воздухом регулируется дозатором 22, соединенным с педалью привода рейки ТНВД телескопической тягой 29.
Начало подачи газа в двигатель осуществляется синхронно с началом нажатия педали привода рейки ТНВД 28 водителем. В этот момент цикловая подача дизельного топлива в цилиндры двигателя равна запальной дозе. Изменение числа оборотов, крутящего момента и мощности двигателя осуществляется преимущественно изменением количества газа, подаваемого в двигатель. При работе двигателя запальная доза дизельного топлива изменяется, незначительно увеличиваясь с повышением частоты вращения кулачкового вала ТНВД.
При снятии ноги водителя с педали 28 прекращается подача газа в двигатель, и одновременно цикловая подача дизельного топлива уменьшается с величины запальной дозы до величины подачи холостого хода.
Двигатель запускается и прогревается только в дизельном режиме на дизельном топливе.
Перевод двигателя с дизельного режима в ГД-режим и обратно возможен как во время остановки, так и при движении автомобиля. Для этого необходимо отпустить педаль привода рейки и переключить клавишу 25 выбора режима работы «Дизель» — «Газодизель», расположенную на щитке приборов в кабине водителя.
Отключение подачи газа при пользовании моторным тормозом происходит с помощью реле 6 и электромагнитного клапана 7, установленного на входе в РИД. Ограничение подачи газа при достижении двигателем максимальной частоты вращения осуществляется пневмомеханическим клапаном 4.
Для преобразования напряжения в бортовой сети дизеля в рабочее напряжение 12 В используется тиристорный блок 24. Отключение подачи газа при неработающем двигателе осуществляется пневмоконтактором 27. Для предотвращения попадания газа в пневмосистему патрубок отбора воздуха из впускного коллектора перенесен на корпус смесителя газа 23, а на впускном коллекторе — заглушен.
Газодизельные системы питания устанавливают на двигатели, оснащенные ТНВД с двухрежимным регулятором. При наличии на ТНВД всережимного регулятора необходимо заменить его двухрежимным.
