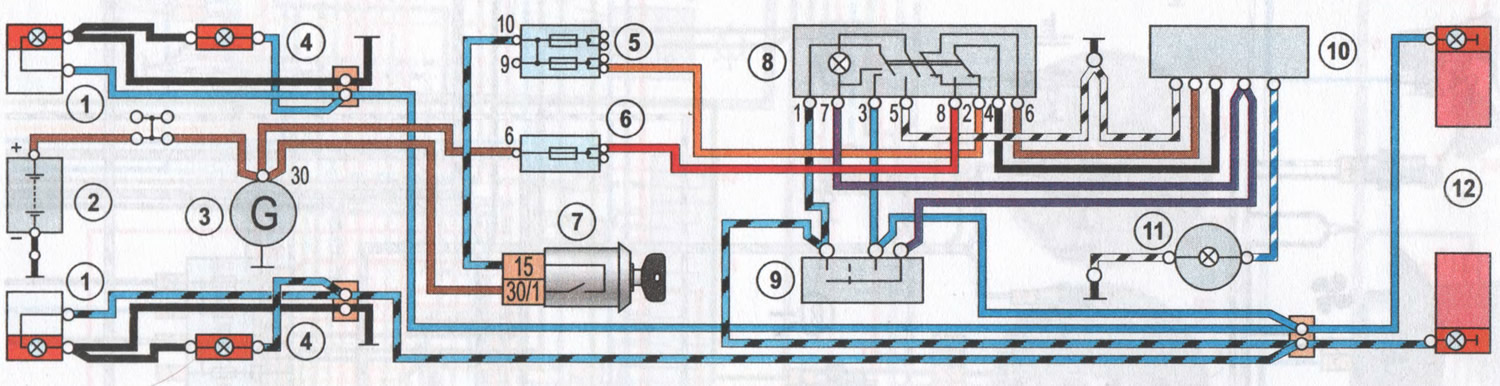

Схема системы аварийной сигнализации и указателей поворота: 1 - лампы указателей поворота в передних фонарях; 2 - аккумуляторная батарея; 3 - генератор; 4 - боковые указатели поворота; 5 - основной блок предохранителей; 6 - дополнительный блок предохранителей; 7 - выключатель (замок) зажигания; 8 - выключатель аварийной сигнализации; 9 - переключатель указателей поворота; 10 - реле-прерыватель указателей поворота и аварийной сигнализации; 11 - спидометр с контрольной лампой включения указателей поворота; 12 - лампы указателей поворота в задних фонарях
