Электросхема автомобилей ВАЗ-21061 выпуска 1976-1987 г.

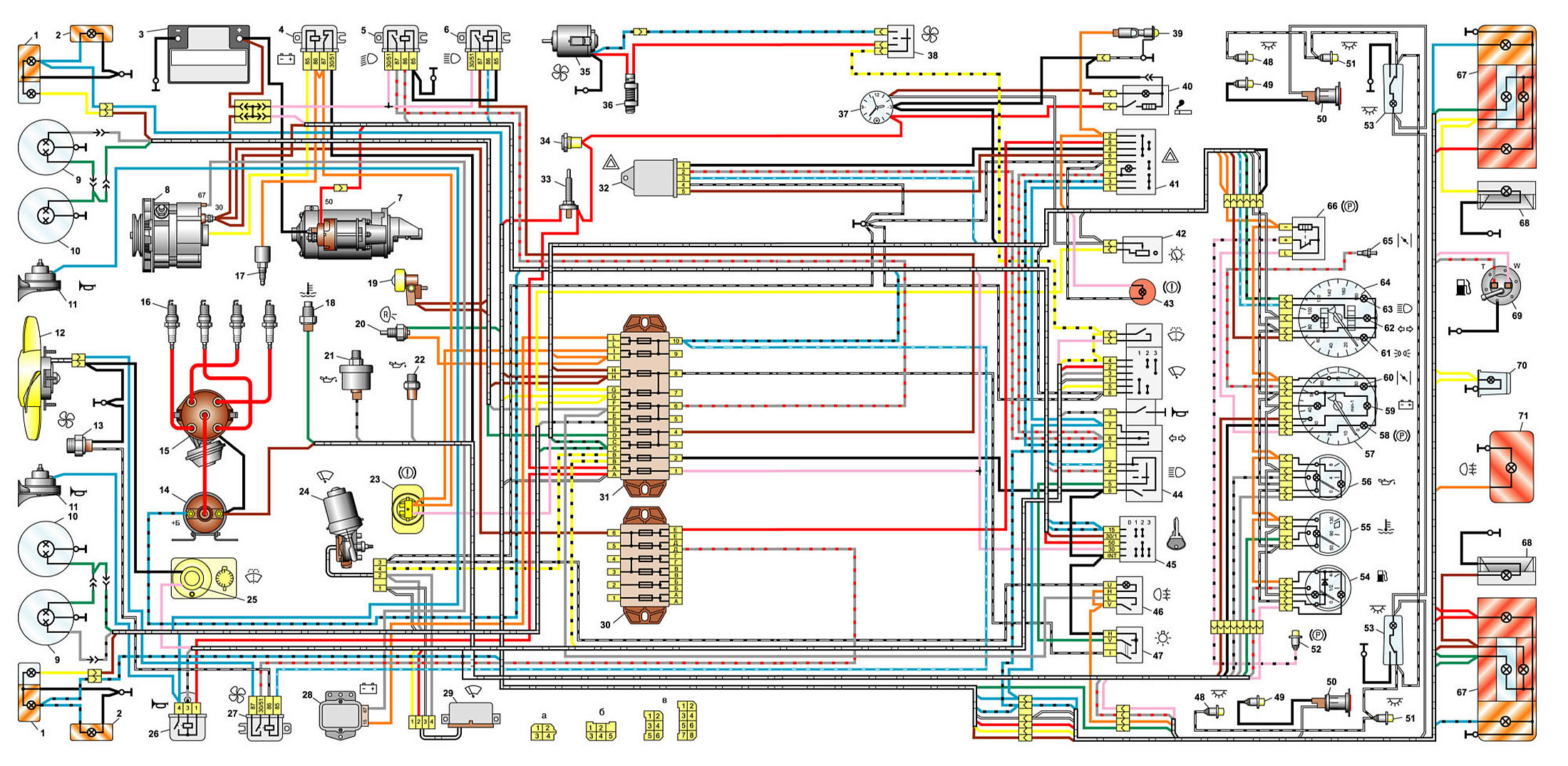

Схема электрооборудования автомобилей ВАЗ–2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976–1987 гг.

Открыть большую картинку в новой вкладке »

---

• 1 – передние фонари;
• 2 – боковые указатели поворота;
• 3 – аккумуляторная батарея;
• 4 – реле сигнализатора заряда аккумуляторной батареи;
• 5 – реле включения ближнего света фар;
• 6 – реле включения дальнего света фар;
• 7 – стартер;
• 8 – генератор;
• 9 – наружные фары;
• 10 – внутренние фары;
• 11 – звуковые сигналы;
• 12 – электродвигатель вентилятора системы охлаждения двигателя;
• 13 – датчик включения электродвигателя вентилятора;
• 14 – катушка зажигания;
• 15 – распределитель зажигания;
• 16 – свечи зажигания;
• 17 – электромагнитный клапан карбюратора;
• 18 – датчик указателя температуры охлаждающей жидкости;
• 19 – подкапотная лампа;
• 20 – выключатель света заднего хода;
• 21 – датчик указателя давления масла;
• 22 – датчик сигнализатора недостаточного давления масла;
• 23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
• 24 – моторедуктор очистителя ветрового стекла;
• 25 – электродвигатель омывателя ветрового стекла;
• 26 – реле включения звуковых сигналов;
• 27 – реле включения электродвигателя вентилятора;
• 28 – регулятор напряжения;
• 29 – реле-прерыватель очистителя ветрового стекла;
• 30 – дополнительный блок предохранителей;
• 31 – основной блок предохранителей;
• 32 – реле-прерыватель аварийной сигнализации и указателей поворота;
• 33 – выключатель сигнала торможения;
• 34 – штепсельная розетка для переносной лампы;
• 35 – электродвигатель отопителя;
• 36 – добавочный резистор электродвигателя отопителя;
• 37 – часы;
• 38 – переключатель электродвигателя отопителя;
• 39 – лампа освещения вещевого ящика;
• 40 – прикуриватель;
• 41 – выключатель аварийной сигнализации;
• 42 – выключатель освещения приборов;
• 43 –лампа сигнализатора недостаточного уровня тормозной жидкости;
• 44 – трехрычажный переключатель;
• 45 – выключатель зажигания;
• 46 – выключатель заднего противотуманного фонаря*;
• 47 – выключатель наружного освещения;
• 48 – выключатели плафонов, расположенные в стойках передних дверей;
• 49 – выключатели фонарей сигнализации открытых передних дверей;
• 50 – фонари сигнализации открытых передних дверей;
• 51 – выключатели плафонов, расположенные в стойках задних дверей;
• 52 – выключатель сигнализатора стояночного тормоза;
• 53 – плафоны освещения салона;
• 54 – указатель уровня топлива с сигнализатором резерва;
• 55 – указатель температуры охлаждающей жидкости;
• 56 – указатель давления масла с сигнализатором недостаточного давления;
• 57 – тахометр;
• 58 – лампа сигнализатора стояночного тормоза;
• 59 – лампа сигнализатора заряда аккумуляторной батареи;
• 60 – лампа сигнализатора воздушной заслонки карбюратора;
• 61 – лампа сигнализатора габаритного света;
• 62 – лампа сигнализатора указателей поворота;
• 63 – лампа сигнализатора дальнего света фар;
• 64 – спидометр;
• 65 – выключатель сигнализатора воздушной заслонки карбюратора;
• 66 – реле-прерыватель сигнализатора стояночного тормоза;
• 67 – задние фонари;
• 68 – фонари освещения номерного знака;
• 69 – датчик указателя уровня и резерва топлива;
• 70 – лампа освещения багажника;
• 71 – задний противотуманный фонарь*.

• а – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
• б – реле прерывателя аварийной сигнализации и указателей поворота;
• в – трехрычажного переключателя.
