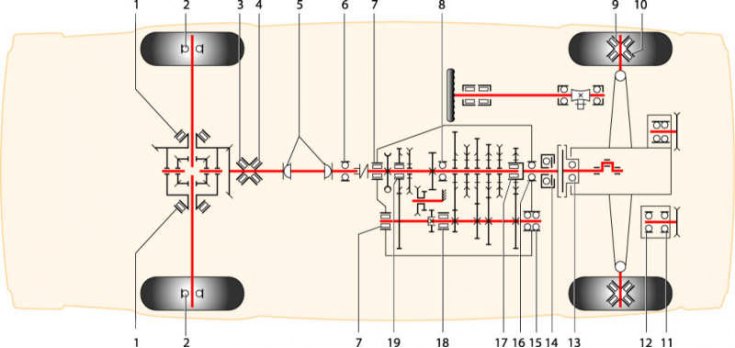

Схема расположения подшипников качения
| №* | Обозначение ВАЗ/ГПЗ | Эскиз и размеры | Место установки на автомобиле | Кол-во |
| 13 | 2101-1701031 6-180502К1УС9 |  | Вал первичный коробки передач (опора передняя) | 1 |
| 14 | 2101-1601182 360708КС17 |  | Муфта выключения сцепления | 1 |
| 15 | 2101-1701068 6-156704 |  | Вал промежуточный коробки передач (опора передняя) | 1 |
| 16 | 2107-1701033 6-50706ЕУ |  | Вал первичный пятиступенчатой коробки передач (опора задняя) | 1 |
| 17 | 2101-1701108-01 46490Е |  | Вал вторичный коробки передач (опора передняя) | 1 |
| 18 | 2101-1701073 6-92705К |  | Вал промежуточный четырех-ступенчатой коробки передач (опора задняя) | 1 |
| 7 | 2107-1701073 6-92705АЕ1 |  | Валы промежуточный и вторичный пятиступенчатой коробки передач (опоры задние) | 2 |
| 8 | 2107-1701190 6В-50306Е2У |  | Вал вторичный пятиступенчатой коробки передач | 1 |
| 7 | 20715580 6В-205КУ |  | Вал вторичный четырехступенчатой коробки передач (опора задняя) | 1 |
| 6 | 28042320 В6-180505УС17Ш1 |  | Опора карданного вала | 1 |
| 5 | 2101-2202025-01 904902К5С14 (без крестовины) |  | Шарниры карданные | 8 |
| 19 | 2108-1701031 66-422054Е |  | Блок шестерен пятой ступени | 1 |
| 3 | 2101-2402041 6-7807У |  | Шестерня ведущая заднего моста (опора задняя) | 1 |
| 1 | 2101-2403036 6-7707У |  | Коробка дифференциала (опора правая и левая) | 2 |
| 2 | 2101-2403080 6-180306К1УС17 |  | Полуось заднего моста | 2 |
| 16 | 2101-1701033 6-50706У |  | Вал первичный четырехступен-чатой коробки передач (опора задняя) | 1 |
| 8 | 2101-1701190 6-50306КУ |  | Вал вторичный четырехступен-чатой коробки передач (опора средняя) | 1 |
| 11 | 24940230 6-180302У |  | Генератор (опора со стороны привода) | 1 |
| 12 | 24940220 6-180201У |  | Генератор (опора со стороны выпрямителя) | 1 |
| 9 | 2101-3103025 6-7804У |  | Ступица переднего колеса (наружная опора) | 2 |
| 10 | 2101-3103020 6-7805У |  | Ступица переднего колеса (внутренняя опора) | 2 |
| 4 | 2101-2402025 6-7705У |  | Шестерня ведущая заднего моста (опора передняя) | 1 |
