Снимаем поддон картера двигателя (см. Замена поддона картера).

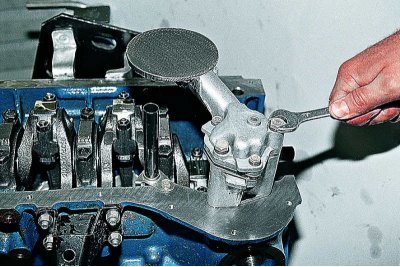

Ключом «на 13» отворачиваем два болта крепления масляного насоса...

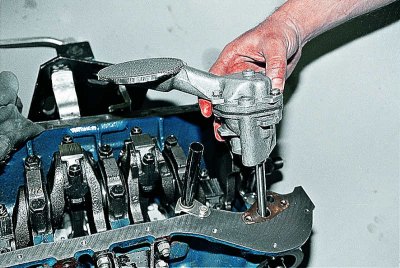

...и снимаем его с двигателя. Между насосом и блоком цилиндров установлена прокладка.

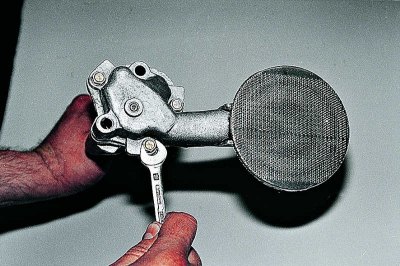

Ключом «на 10» отворачиваем три болта крепления и снимаем с насоса патрубок.

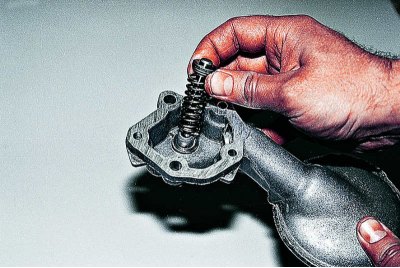

Снимаем с патрубка редукционный клапан с пружиной...

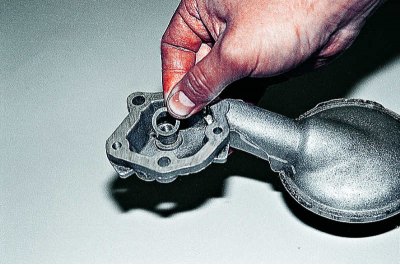

...и упорной шайбой.

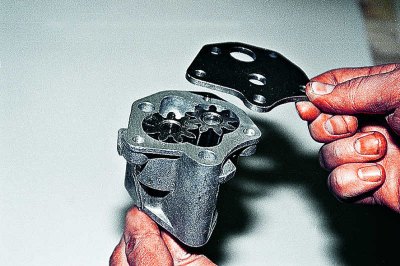

Снимаем с насоса крышку.

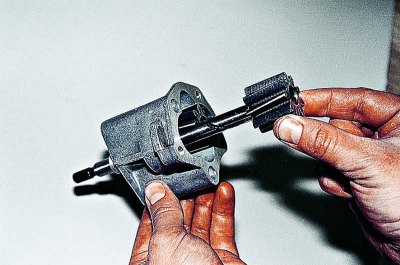

Вынимаем из корпуса ведущую...
Текст взят с онлайн-ресурса [VAZBOOK.ru]

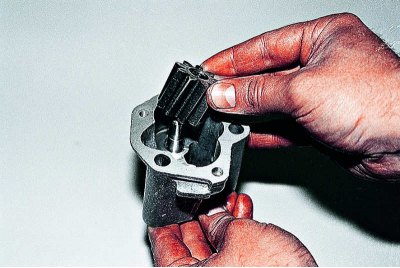

...и ведомую шестерни.
При сильном износе корпуса, крышки и шестерен заменяем насос.
Собираем и устанавливаем насос в обратной последовательности, смазав его детали моторным маслом.
