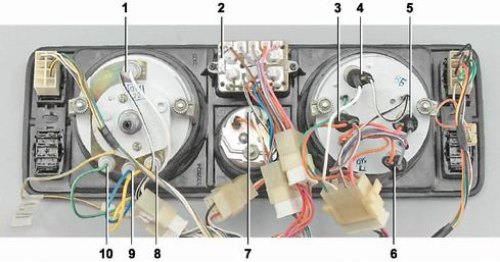

Расположение ламп на щитке приборов: 1 - лампа подсветки спидометра (AMH 12-3-1 (T3W); 2 - блок сигнализаторов (A 12-1,2 (W1,2W); 3 - контрольная лампа заряда аккумуляторной батареи (AMH 12-3-1 (T3W); 4 - лампа подсветки комбинации приборов (AMH 12-3-1 (T3W); 5 - контрольная лампа недостаточного давления масла (AMH 12-3-1 (T3W); 6 - контрольная лампа резерва топлива (AMH 12-3-1 (T3W); 7 - лампа подсветки вольтметра (AMH 12-3-1 (T3W); 8 - контрольная лампа включения наружного освещения (AMH 12-3-1 (T3W); 9 - контрольная лампа включения указателей поворота (AMH 12-3-1 (T3W); 10 - контрольная лампа включения дальнего света (AMH 12-3-1 (T3W)
Снятие
1. Подготавливаем автомобиль к выполнению операций (см. "Подготовка автомобиля к TO и ремонту").
2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. "Аккумуляторная батарея - снятие и установка").

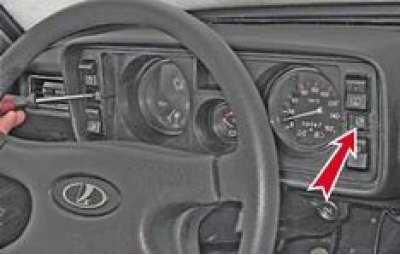

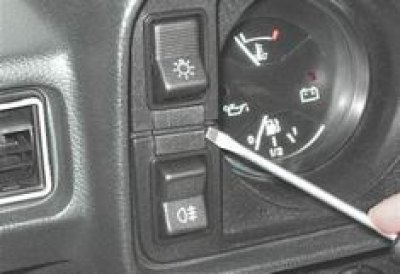

3. Поддев тонкой отверткой, снимаем две заглушки саморезов крепления щитка.
4. Крестовой отверткой отворачиваем два самореза.

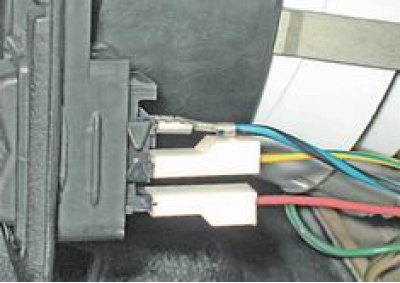

5. Отсоединяем провода от выводов выключателя вентилятора. Верхний провод сине-черного цвета, средний провод - желто-синего, нижний провод - красного.
Совет. Во избежание получения травм от выступающих штекеров выключателя при отсоединении троса привода спидометра рекомендуем снять выключатель, сжав его фиксаторы.

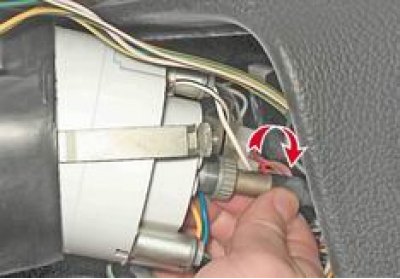

6. Сдвинув максимально влево щиток приборов, рукой отворачиваем рифленую гайку крепления троса спидометра и отсоединяем трос.

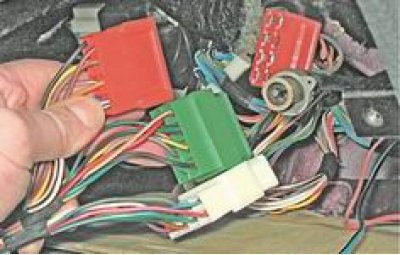

7. Отсоединяем три цветных колодки жгута проводов щитка приборов (красную, зеленую и белую) от жгута проводов панели приборов.

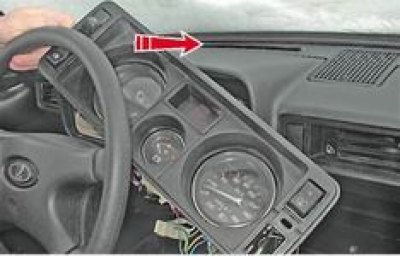

8. Перемещая вправо, снимаем щиток приборов.
Замена контрольных ламп

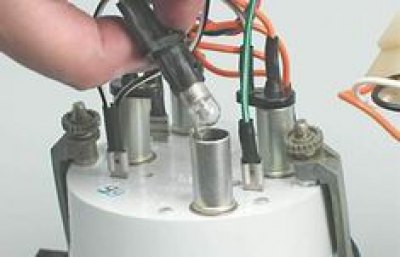

1. Вынимаем патрон с лампой из корпуса.

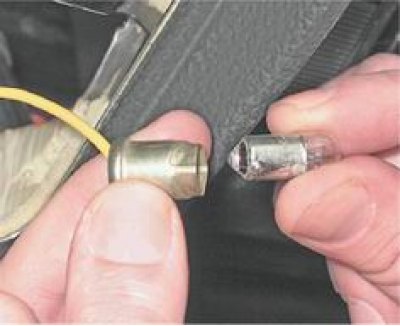

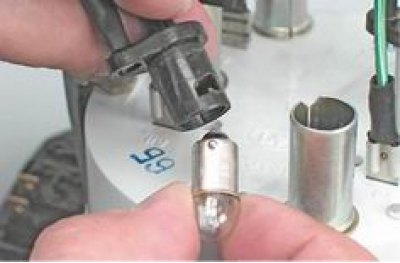

2. Нажав и повернув против часовой стрелки, вынимаем лампу из патрона и устанавливаем новую.
Замена ламп подсветки комбинации приборов спидометра и вольтметра

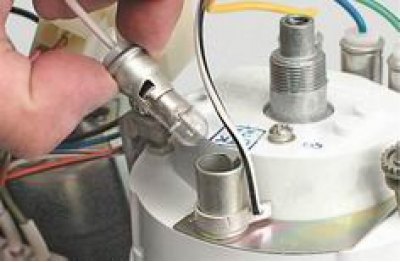

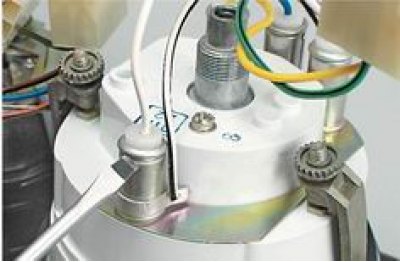

1. Поддев отверткой, вынимаем патрон лампы из корпуса лампы.
2. Нажав и повернув против часовой стрелки, вынимаем лампу из патрона.
Замена ламп блока сигнализаторов

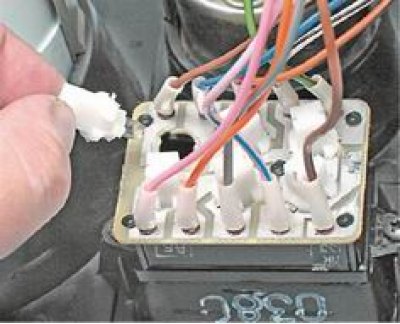

1. Повернув на 90° патрон лампы до совпадения его выступа с прорезью в плате, вынимаем патрон с лампой из отверстия в плате.
2. Заменяем лампу вместе с патроном.
Замена лампы освещения гнезда прикуривателя
Лампу освещения гнезда прикуривателя заменяем при снятом щитке приборов.

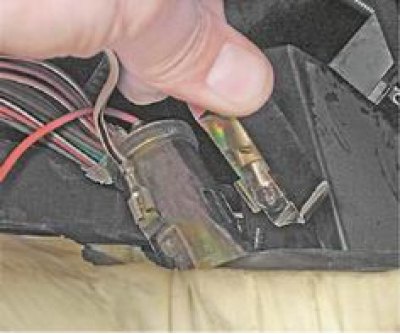

1. Сжав стенки кожуха лампы, отсоединяем его вместе с лампой от корпуса прикуривателя.
2. Вынимаем патрон лампы из кожуха.
3. Нажав и повернув против часовой стрелки, заменяем лампу.
Установка
Установка всех снятых деталей выполняется в обратной последовательности.
