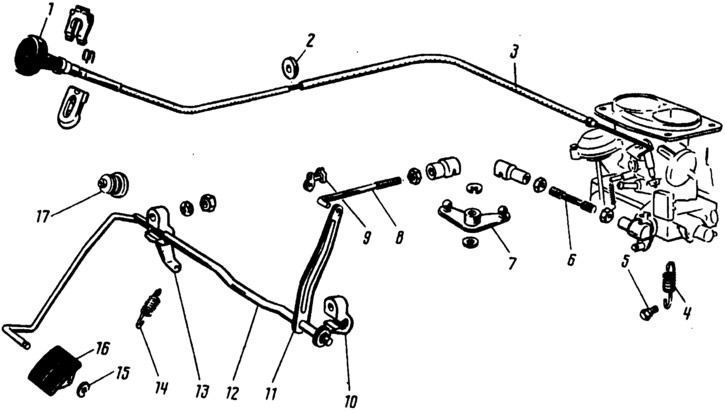

Рис. 46. Привод управления карбюратором:
1 - рукоятка тяги приводя воздушной заслонки: 2 - уплотнитель; 3 - тяга привода воздушной заслонки; 4, 14 - возвратные пружины; 5 - винт крепления возвратной пружины; 6 - поперечная тяга; 7 - промежуточный рычаг; 8 - продольная тяга; 9 - скоба крепления тяги; 10 - кронштейн крепления валика; 11, 13 - рычаги; 12 - валик; 15 - стопорная скоба; 16 - педаль управления карбюратором; 17 - уплотнитель.
Воздушная заслонка управляется рукояткой 7, соединенной тягой 3 с рычагом управления воздушной заслонки. Оболочка тяги крепится на крышке пневмопривода дроссельной заслонки второй камеры.
