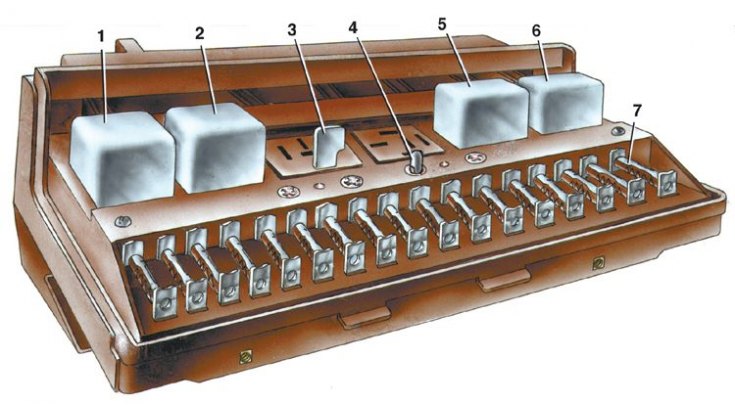

Монтажный блок (крышка снята)
1 – реле включения обогрева заднего стекла (Р1); 2 – реле включения очистителей и омывателя фар (Р2); 3 – перемычка на месте установки реле включения звуковых сигналов; 4 – запасной предохранитель; 5 – реле включения дальнего света фар (Р5); 6 – реле включения ближнего света фар (Р6); 7 – предохранитель.
Предохранители в монтажном блоке пронумерованы по порядку слева направо
Цепи, защищаемые предохранителями
| № предохранителя | Защищаемые цепи |
| 1 (8А) | Задние фонари (свет заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка) |
| 2 (8А) | Электродвигатели очистителя и омывателя ветрового стекла. Электродвигатели очистителей и омывателя фар. Реле очистителя ветрового стекла. Реле очистителей и омывателя фар (контакты) |
| 3(8А) | Резервный |
| 4(8А) | Резервный |
| 5 (16А) | Элемент обогрева заднего стекла и реле включения обогрева (контакты) |
| 6 (8А) | Прикуриватель. Штепсельная розетка для переносной лампы |
| 7 (16А) | Звуковые сигналы |
| 8 (8А) | Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации |
| 9 (8А) | Регулятор напряжения генератора |
| 10 (8А) | Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Контрольные лампы резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Комбинация приборов. Вольтметр. Система управления пневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза. Задние фонари (лампы стоп-сигнала). Плафоны внутреннего освещения кузова. |
| 11 (8А) | Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем свете) |
| 12 (8А) | Левая фара (дальний свет). Контрольная лампа включения дальнего света фар |
| 13 (8А) | Левая фара (габаритный свет). Правый задний фонарь (габаритный свет) |
| 14 (8А) | Фонари освещения номерного знака. Подкапотная лампа. Контрольная лампа включения габаритного освещения. |
| 15 (8А) | Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампы освещения приборов. Лампа освещения вещевого ящика |
| 16 (8А) | Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем свете) |
| 17 (8А) | Левая фара (ближний свет) |
