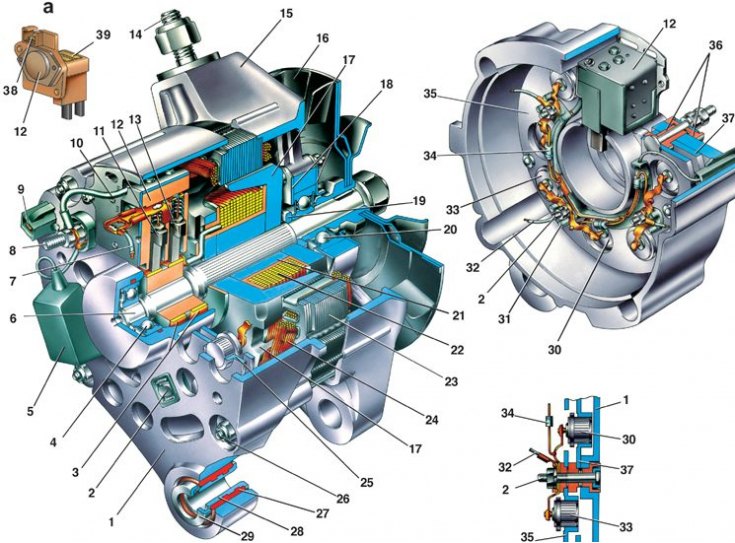

Генератор 37.3701
а – регулятор напряжения и щеточный узел у генераторов выпуска с 1996 г.; 1 – крышка генератора со стороны контактных колец; 2 – болт крепления выпрямительного блока; 3 – контактные кольца; 4 – шариковый подшипник вала ротора со стороны контактных колец; 5 – конденсатор 2,2 мкФ±20% для подавления радиопомех; 6 – вал ротора; 7 – провод общего вывода дополнительных диодов; 8 – зажим "30" генератора для подключения потребителей; 9 – штекер "61" генератора (общий вывод дополнительных диодов); 10 – провод вывода "Б" регулятора напряжения; 11 – щетка, соединенная с выводом "В" регулятора напряжения; 12 – регулятор напряжения; 13 – щетка, соединенная с выводом "Ш" регулятора напряжения; 14 – шпилька для крепления генератора к натяжному устройству; 15 – крышка генератора со стороны привода; 16 – крыльчатка вентилятора со шкивом привода генератора; 17– полюсный наконечник ротора; 18 – шайбы крепления подшипника; 19 – дистанционное кольцо; 20 – шариковый подшипник вала ротора со стороны привода; 21 – стальная втулка; 22 – обмотка ротора (обмотка возбуждения); 23 – сердечник статора; 24 – обмотка статора; 25 – выпрямительный блок; 26 – стяжной болт генератора; 27 – буферная втулка; 28 – втулка; 29 – поджимная втулка; 30 – отрицательный диод; 31 – изолирующая пластина; 32 – фазный вывод обмотки статора; 33 – положительный диод; 34 – дополнительный диод; 35 – держатель положительных диодов; 36 – изолирующие втулки; 37 – держатель отрицательных диодов; 38 – вывод "В" регулятора напряжения; 39 – щеткодержатель
