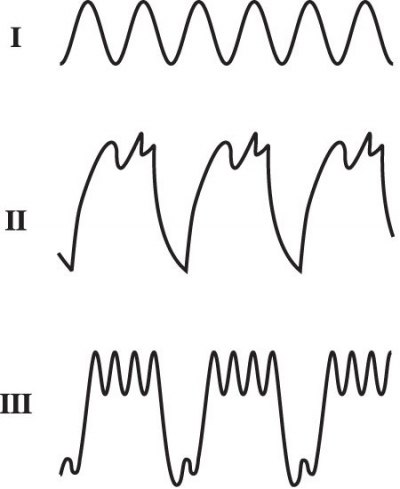

Форма кривой выпрямленного напряжения генератора
I – генератор исправен;
II – диод пробит;
III – обрыв в цепи диода
Осциллограф позволяет по форме кривой выпрямленного напряжения точно и быстро проверить исправность генератора и определить характер повреждения.
1. Для проверки присоедините к выводу "30" генератора амперметр, реостат, выключатель и аккумуляторную батарею, как показано на рис.
