Механизм стеклоподъемника снимаем для его замены.

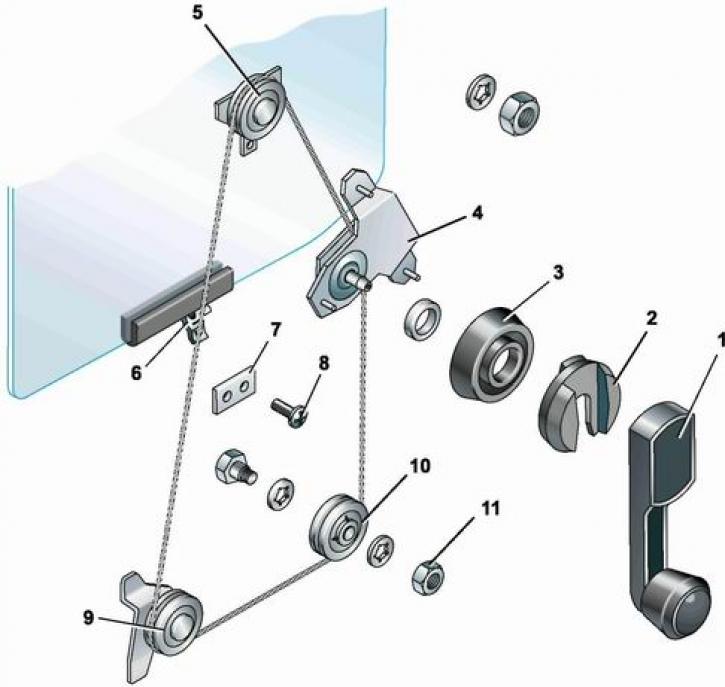

Привод стекла задней двери: 1 - ручка стеклоподъемника; 2 - облицовка с фиксатором; 3 - розетка; 4 - механизм стеклоподъемника; 5 - верхний ролик; 6 - кронштейн стекла; 7 - прижимная пластина троса; 8 - винт; 9 - нижний ролик; 10 - натяжной ролик; 11 - гайка крепления натяжного ролика
Снятие
1. Подготавливаем автомобиль к выполнению операций (см. "Подготовка автомобиля к TO и ремонту").
2. Снимаем прижимную пластину троса (см. "Стекла задней двери - снятие и установка").

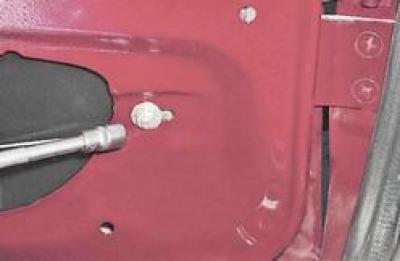

3. Торцовым ключом на 10 мм ослабляем затяжку гайки крепления натяжного ролика, сдвигаем его и снимаем трос с ролика.
4. Приподнимаем стекло до упора и фиксируем его в этом положении подходящим предметом, например деревянным клином.
5. Снимаем трос с остальных двух роликов.

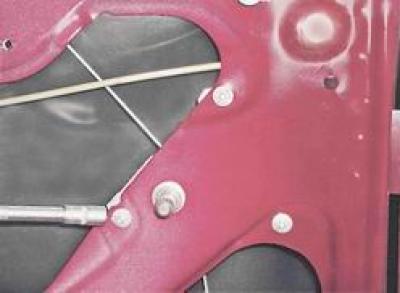

6. Торцовым или накидным ключом на 8 мм отворачиваем три гайки крепления механизма стеклоподъемника.

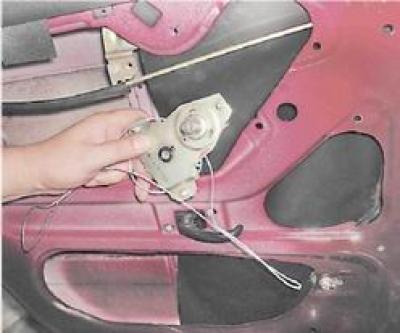

7. Вынимаем механизм стеклоподъемника из технологического отверстия во внутренней панели двери.
Установка
1. Смазываем трос пластичной смазкой.
2. Установка механизма стеклоподъемника выполняется в обратной последовательности, не допуская схода троса с барабана механизма стеклоподъемника.
3. Перемещением ролика натягиваем трос и заворачиваем болт крепления ролика. Проверяем плавность работы привода.
