Валик ротора - снятие
1. Снимаем распределитель (см. выше, "Распределитель зажигания - снятие и установка").
2. Ветошью очищаем внешнюю поверхность распределителя от грязи.

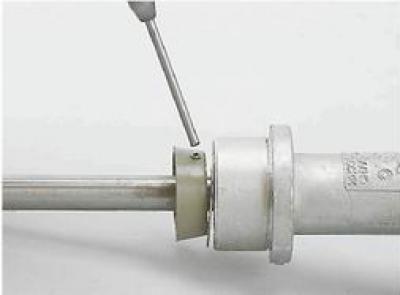

3. Выколоткой выбиваем на несколько миллиметров пружинный штифт крепления маслоотражательного кольца.

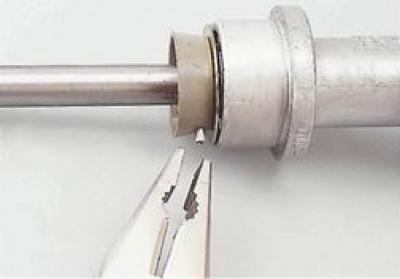

4. Пассатижами вынимаем штифт из маслоотражательного кольца.

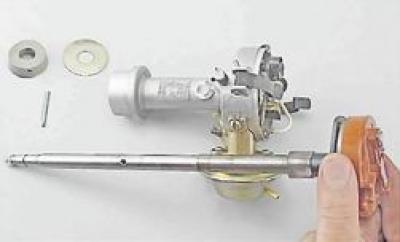

5. Снимаем с валика кольцо с шайбой и вынимаем валик из корпуса распределителя.
Конденсатор - снятие
1. Ключом на 7 мм ослабляем гайку крепления вильчатого наконечника провода конденсатора и отводим наконечник в сторону.

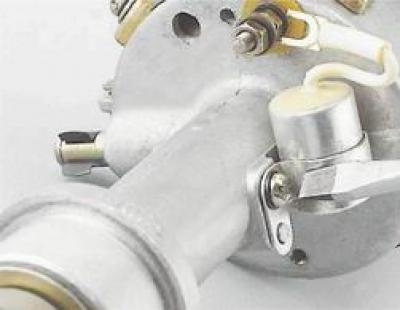

2. Шлицевой отверткой отворачиваем винт крепления конденсатора и снимаем его.
Вакуумный регулятор - снятие

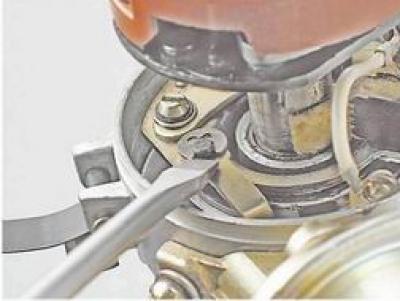

1. Шлицевой отверткой сдвигаем стопорную шайбу с оси тяги регулятора.
2. Тем же инструментом отворачиваем два винта крепления регулятора к корпусу.

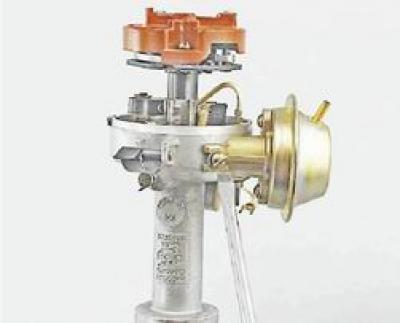

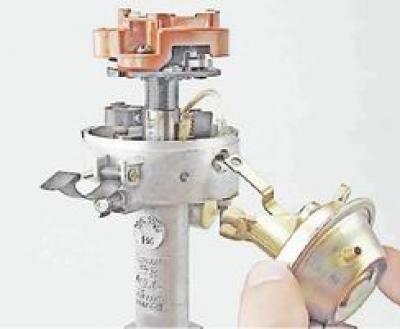

3. Отсоединяем регулятор от корпуса распределителя.
Контактная группа - снятие

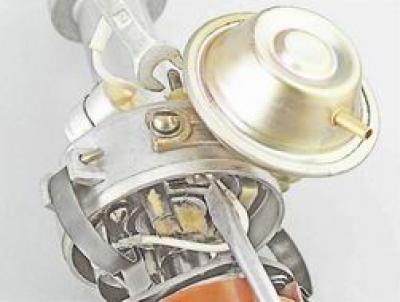

1. Шлицевой отверткой удерживаем от проворачивания винт, ключом на 7 мм отворачиваем две гайки его крепления.

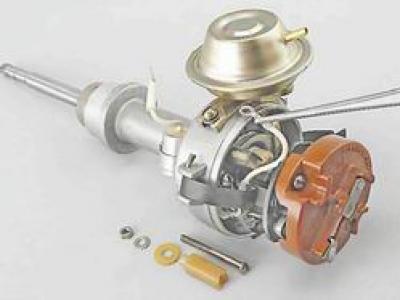

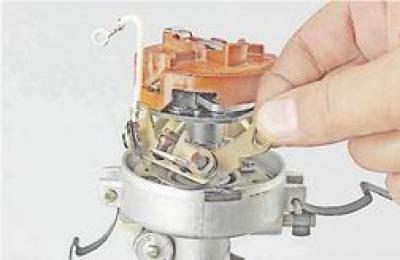

2. Вынимаем из корпуса распределителя винт с изолирующей втулкой и снимаем с него наконечник провода контактной группы.
3. Шлицевой отверткой отворачиваем два винта крепления контактной группы к подвижной пластине (см. "Угол замкнутого состояния контактов прерывателя - проверка и регулировка").
4. Снимаем контактную группу.
Подвижная пластина прерывателя - снятие
1. Снимаем с корпуса распределителя валик ротора (см. выше) и отсоединяем от подвижной пластины контактную группу (см. выше).

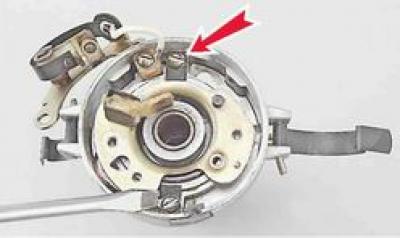

2. Шлицевой отверткой отворачиваем винты крепления двух удерживающих пластин подвижной пластины прерывателя к корпусу. Одним из винтов также крепится наконечник "массового" провода.

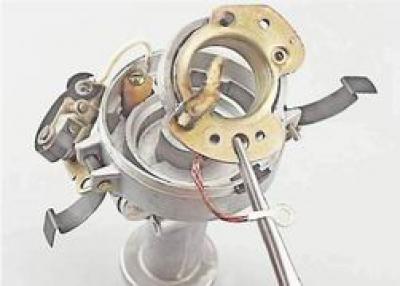

3. Извлекаем подвижную пластину с подшипником из корпуса распределителя.
Подшипник должен вращаться плавно, без заедания. В противном случае заменяем его.
Сборка
Сборка распределителя выполняется в обратной последовательности.
