Электродвигатель вентилятора отопителя — замена (ВАЗ-2107)

Снятие

1. Подготавливаем автомобиль к выполнению операций (см. "Подготовка автомобиля к TO и ремонту").

2. Устанавливаем нижний рычаг блока управления системой вентиляции в крайнее правое положение, закрывая воздушные заслонки боковых воздуховодов.

3. Снимаем щиток приборов (см. "Щиток приборов - снятие и замена ламп").

4. Снимаем вещевую полку и корпус вещевого ящика (см. "Панель приборов - снятие и установка").

5. Снимаем панель радиоприемника (см. "Панель радиоприемника - снятие и установка").

6. Отсоединяем от колодки проводов переключателя режимов работы вентилятора отопителя провода сине-черного и красного цвета.

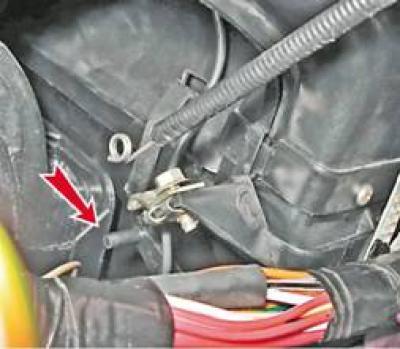

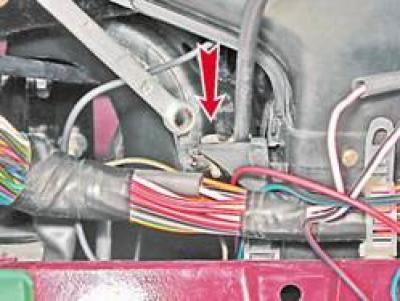

7. В пространстве за щитком приборов ключом на 7 мм ослабляем болт крепления оболочки гибкой тяги управления заслонкой и отсоединяем тягу.



8. Снимаем наконечник гибкой тяги с оси рычага привода заслонки.

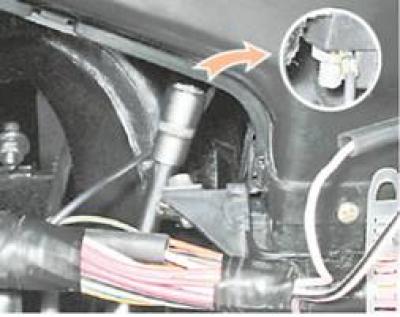

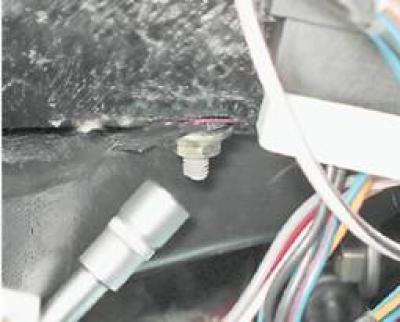

9. Торцовым ключом на 10 мм отворачиваем гайку крепления кожуха радиатора и наконечника "массового" провода вентилятора, расположенную за центральным воздуховодом.

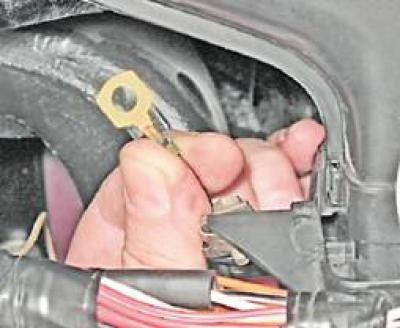

10. Снимаем со шпильки наконечник "массового" провода.



11. Отворачиваем гайку крепления правого воздуховода (см. "Кран отопителя - замена").

12. Торцовым ключом на 10 мм отворачиваем гайку крепления левого воздуховода.

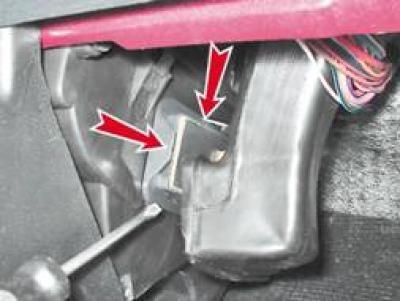

13. Шлицевой отверткой отжимаем по периметру воздуховодов по четыре держателя и отсоединяем воздуховоды от кожуха радиатора.




14. Шлицевой отверткой поддеваем и отсоединяем четыре пружинных скобы крепления кожухов вентилятора к кожуху радиатора.



15. Снимаем кожух вентилятора и направляющий кожух вентилятора в сборе с вентилятором.



16. Из отверстия в корпусе вынимаем резиновый уплотнитель и пропускаем провода внутрь кожуха.

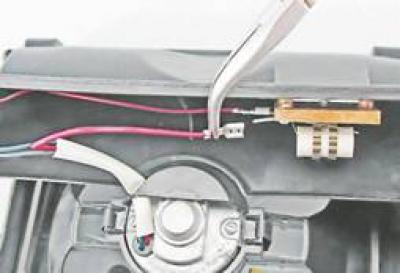

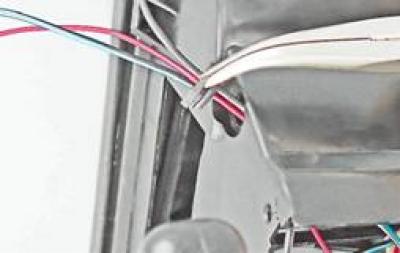

17. Отсоединяем наконечник красного провода, идущего к вентилятору, от штекера дополнительного резистора.

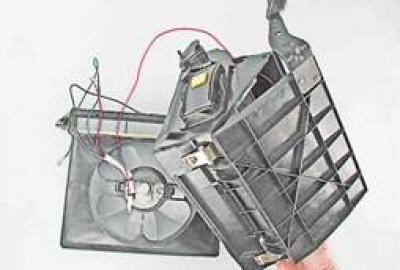

18. Разъединяем кожухи вентилятора.

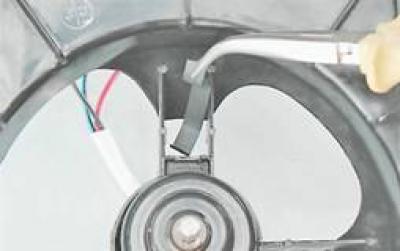

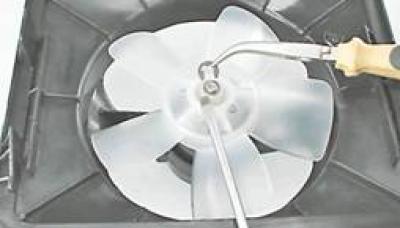

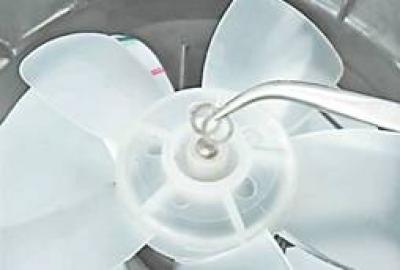

19. Сдвинув шлицевой отверткой, снимаем стопорную шайбу с вала вентилятора.



[Материал размещен на онлайн-ресурсе: www.VazBook.ru]

20. Снимаем с вала регулировочные шайбы.

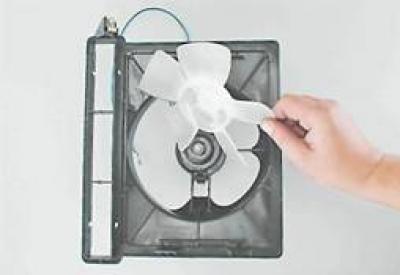

21. Снимаем с вала электродвигателя крыльчатку вентилятора.



22. Отсоединяем две пружинные скобы крепления электродвигателя к направляющему кожуху.

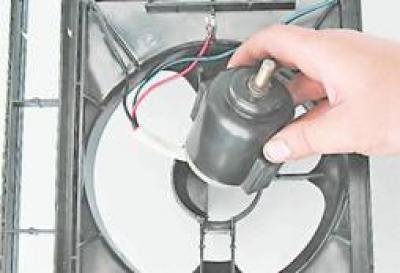

23. Снимаем электродвигатель с двумя резиновыми подушками.

Установка

Установка всех снятых деталей выполняется в обратной последовательности.
