Снятие
1. Подготавливаем автомобиль к выполнению операций (см. "Подготовка автомобиля к TO и ремонту").
2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. "Аккумуляторная батарея - снятие и установка").
3. Снимаем щиток приборов (см. с. 2 1 4, "Щиток приборов - снятие и замена ламп").
4. Снимаем панель радиоприемника (см. "Панель радиоприемника - снятие и установка").
5. Открыв крышку, крестовой отверткой отворачиваем два самореза крепления корпуса вещевого ящика.
6. Вынимаем корпус вещевого ящика из панели приборов.

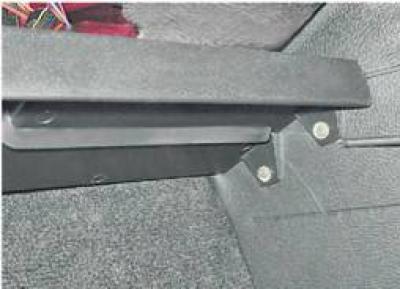

7. Отворачиваем четыре самореза крепления вещевой полки.

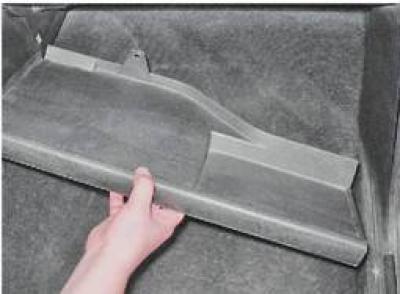

8. Снимаем полку.
9. Потянув, снимаем рукоятку с гидрокорректора фар.

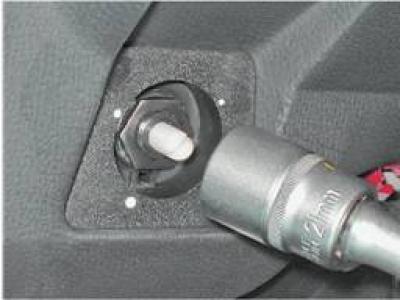

10. Торцовым ключом на 21 мм отворачиваем гайку крепления гидрокорректора и выталкиваем его внутрь панели приборов.
11. Отсоединяем от плафона освещения вещевого ящика колодку проводов А и разъединяем "массовый" провод Б.
[Оригинал размещен на интернет-ресурсе: www.vazbook.ru]

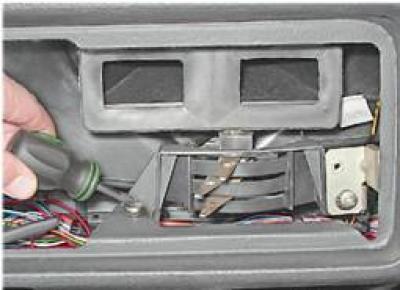

12. Крестовой отверткой отворачиваем два самореза крепления блока управления отопителем к панели приборов.
13. Извлекаем центральный воздуховод из перегородки моторного отсека.
14. Крестовой отверткой отворачиваем четыре самореза нижнего крепления панели приборов к кузову (на фото показан саморез правого крепления).

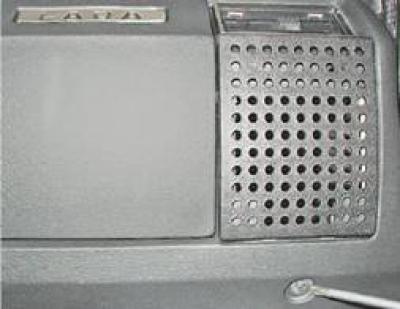

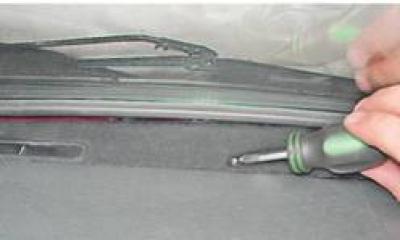

15. Короткой крестовой отверткой отворачиваем три самореза крепления вставки панели приборов (на фото показан саморез правого крепления вставки).

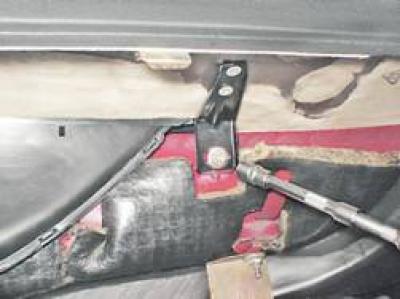

16. Торцовым ключом на 10 мм отворачиваем гайку верхнего крепления панели приборов с левой стороны.
17. Тем же инструментом отворачиваем гайку верхнего крепления панели приборов с правой стороны.

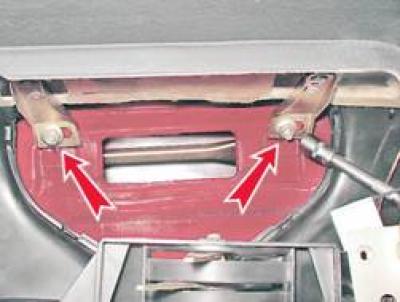

18. Отворачиваем две гайки верхнего крепления панели приборов, расположенных в ее средней части.

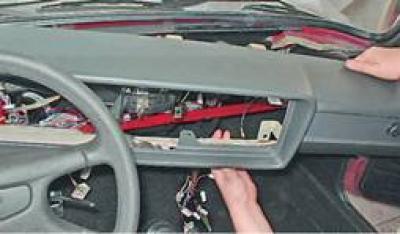

19. Снимаем панель приборов.
Установка
Установка панели приборов выполняется в обратной последовательности.
