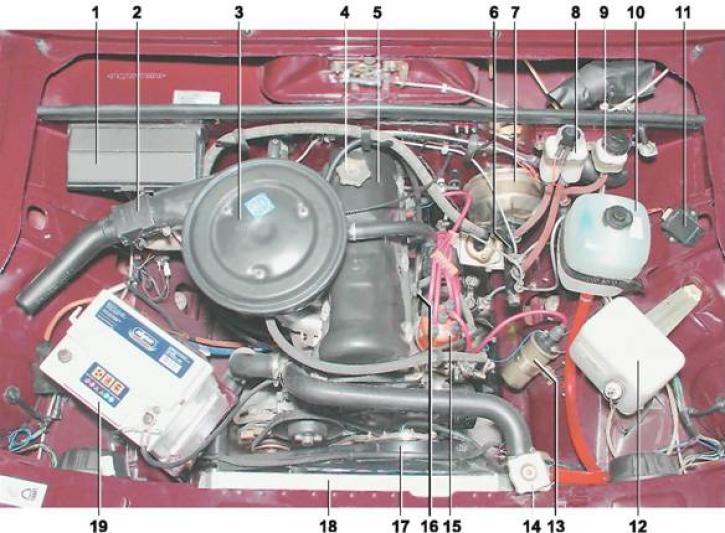

Подкапотное пространство автомобиля с карбюраторным двигателем: 1 - блок реле и предохранителей; 2 - терморегулятор; 3 - воздушный фильтр; 4 - крышка маслозаливной горловины; 5 - двигатель; 6 - главный тормозной цилиндр; 7 - вакуумный усилитель тормозов; 8 - бачок гидропривода тормозов; 9 - бачок гидропривода выключения сцепления; 10 - расширительный бачок системы охлаждения двигателя; 11 - блок управления ЭПХХ; 12 - бачок омывателя ветрового стекла; 13 - катушка зажигания; 14 - пробка радиатора; 15 - распределитель зажигания; 16 - указатель уровня масла в двигателе; 17 - электровентилятор радиатора; 18 - радиатор; 19 - аккумуляторная батарея

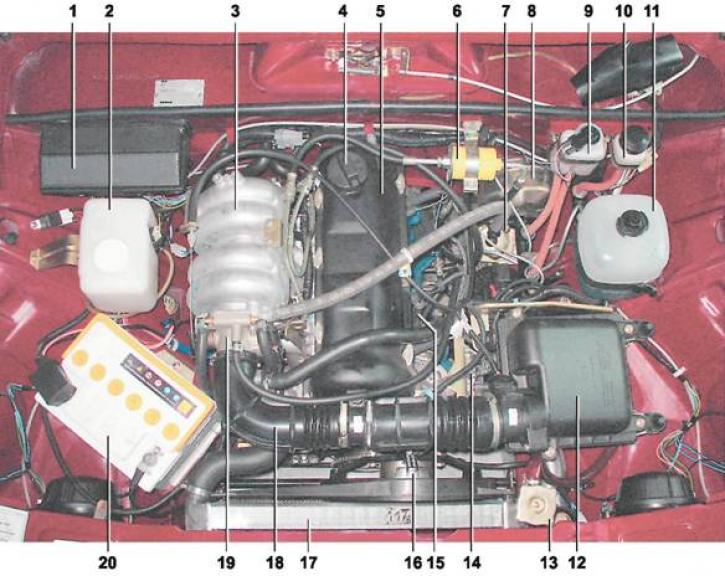

Подкапотное пространство автомобиля с впрысковым двигателем: 1 - блок реле и предохранителей; 2 - бачок омывателя ветрового стекла; 3 - ресивер; 4 - крышка маслозаливной горловины; 5 - двигатель; 6 - топливный фильтр; 7 - главный тормозной цилиндр; 8 - вакуумный усилитель тормозов; 9 - бачок гидропривода тормозов; 10 - бачок гидропривода выключения сцепления; 11 - расширительный бачок системы охлаждения двигателя; 12 - воздушный фильтр; 13 - пробка радиатора; 14 - катушка (модуль) зажигания; 15 - указатель уровня масла в двигателе; 16 - электровентилятор радиатора; 17 - радиатор; 18 - рукав подвода воздуха к корпусу дроссельной заслонки; 19 - корпус дроссельной заслонки; 20 - аккумуляторная батарея

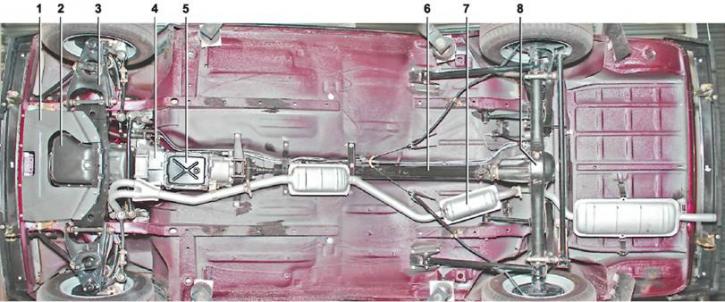

Вид снизу автомобиля с карбюраторным двигателем: 1 - грязезащитный щиток; 2 - поддон картера двигателя; 3 - передняя подвеска; 4 - сцепление; 5 - коробка передач; 6 - карданная передача; 7 - система выпуска отработавших газов; 8 - задний мост
