Расположение органов управления и приборов

            0

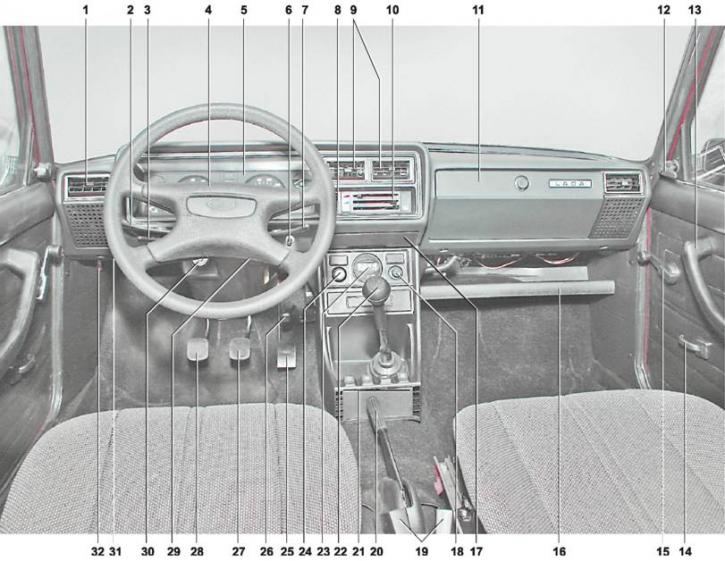

Органы управления и приборы: 1 - боковой дефлектор системы вентиляции; 2 - переключатель света фар; 3 - переключатель указателей поворота; 4 - выключатель звукового сигнала; 5 - щиток приборов; 6 - рукоятка сброса показаний счетчика суточного пробега; 7 - переключатель очистителей и омывателей ветрового стекла и блок-фар (в вариантном исполнении); 8 - заглушка; 9 - центральные дефлекторы системы вентиляции; 10 - блок управления системой вентиляции и отопления салона; 11 - вещевой ящик; 12 - ручка управления наружным зеркалом заднего вида; 13 - подлокотник; 14 - внутренняя ручка замка двери; 15 - ручка стеклоподъемника; 16 - вещевая полка; 17 - пепельница; 18 - прикуриватель; 19 - замок ремня безопасности; 20 - рычаг стояночного тормоза; 21 - клавишные выключатели; 22 - рычаг переключения передач; 23 - часы; 24 - регулятор яркости подсветки приборов; 25 - педаль "газа"; 26 - рычаг крышки отопителя; 27 - педаль тормоза; 28 - педаль сцепления; 29 - выключатель аварийной световой сигнализации (на фото не виден); 30 - выключатель (замок) зажигания; 31 - рукоятка гидрокорректора фар; 32 - ручка привода замка капота


Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
