Замена маслоотражательных колпачков

            0

Колпачок 4 (рис. 2.1.) не должен полностью очищать от масла стержень клапана 2. Часть масла, попадая в направляющую втулку 3 с винтовыми канавками, остается там и, систематически пополняясь, обеспечивает смазку стержня клапана в направляющей втулке.

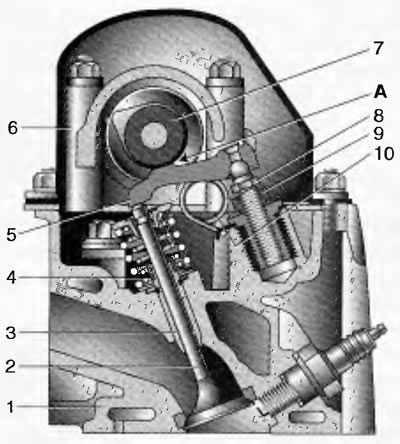

Рис. 2.1. Головка блока цилиндров (разрез по впускному клапану): 1 - головка блока цилиндров; 2 -…

Рис. 2.1. Головка блока цилиндров (разрез по впускному клапану): 1 - головка блока цилиндров; 2 - клапан; 3 - направляющая втулка; 4 - маслоотражательный колпачок; 5 - рычаг (рокер); 6 - корпус подшипников распределительного вала; 7 - распределительный вал; 8 - регулировочный болт; 9 - контргайка; 10 - пружина. А - место измерения зазора между кулачком распределительного вала и рычагом


Потребность в замене колпачков возникает в случае, когда приходится часто доливать в двигатель масло при сравнительно небольшом пробеге, а ресурс мотора далеко не исчерпан.

Практически периодичность выполнения этих работ составляет 18-20 тыс. км в зависимости от качества колпачков. Есть мнение, что лучше колпачки французские и немецкие, хуже - прибалтийские, остальные - часто совсем плохие. Для изготовления колпачков используется специальная резина (колпачки цветные со специфическим запахом). Основные дефекты этих деталей: потеря эластичности (затвердевание) резины, появление трещин, отслоение резины от арматуры, износ рабочей кромки.



Порядок работ по замене маслоотражательных колпачков непосредственно на двигателе следующий.

Сначала снимите крышку головки блока цилиндров, совместите метку 4 (рис. 2.2.) на шкиве коленчатого вала с длинной меткой 3 на крышке привода распределительного вала и метку 1 (рис. 2.3.) на звездочке или шкиве распределительного вала с меткой 2 на корпусе подшипников распределительного вала. В этом положении поршни первого и четвертого цилиндров находятся в ВМТ. Теперь отогните шиномонтажной лопаткой (или подобным ей инструментом) башмак 7 (рис. 2.4.), закрепите в этом положении плунжер натяжителя 9 колпачковой гайкой 8. Потом ослабьте контргайки 9 (см. рис. 2.1.) и заверните как можно глубже регулировочные болты 8 рычагов 5. Отогните кромку стопорной шайбы 10 (см. рис. 2.4.) и, придерживая звездочку 1 рукой (через тряпку или в толстой рукавице), накидным изогнутым ключом рывком отверните болт 11. Далее, легкими ударами торцом ручки молотка снимите звездочку с распределительного вала и привяжите ее к цепи.

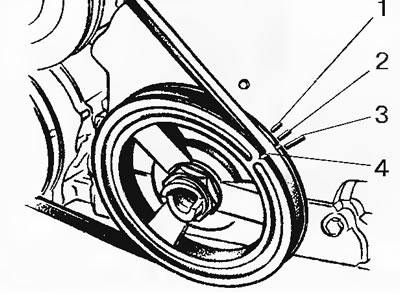

Рис. 2.2. Метки установки зажигания: 1 - метка опережения зажигания на 10°; 2 - метка опережения…

Рис. 2.2. Метки установки зажигания: 1 - метка опережения зажигания на 10°; 2 - метка опережения зажигания на 5°; 3 - метка ВМТ; 4 - метка на шкиве коленчатого вала

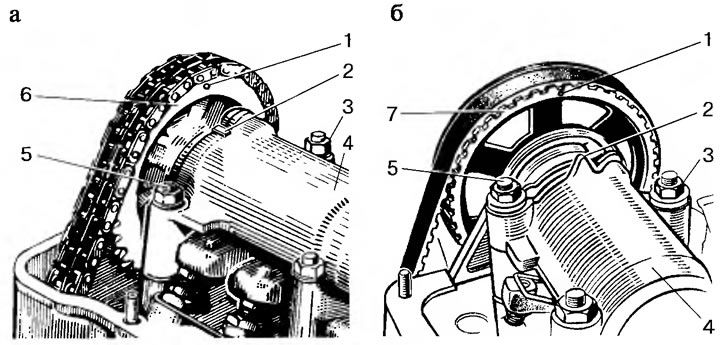

Рис. 2.3. Совмещение метки на звездочке или шкиве распределительного вала с меткой на корпусе…

Рис. 2.3. Совмещение метки на звездочке или шкиве распределительного вала с меткой на корпусе подшипников распределительного вала: а - двигатели 2101, 2103, 2106; б - двигатель 2105; 1, 2 - метки; 3 - гайка; 4 - корпус; 5 - шпилька; 6 - звездочка; 7 - шкив

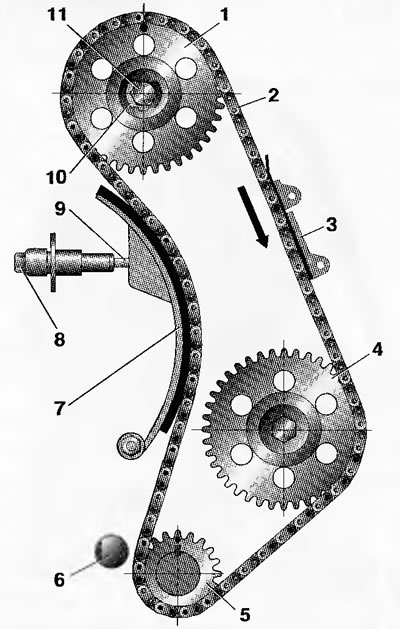

Рис. 2.4. Схема механизма привода распределительного вала и вспомогательных агрегатов двигателей…

Рис. 2.4. Схема механизма привода распределительного вала и вспомогательных агрегатов двигателей 2101, 2103 и 2106: 1 - звездочка распределительного вала; 2 - цепь; 3 - успокоитель цепи; 4 - звездочка валика привода вспомогательных агрегатов; 5 - звездочка коленчатого вала; 6 - ограничительный палец; 7 - башмак натяжителя; 8 - колпачковая гайка; 9 - натяжитель цели; 10 - стопорная шайба; 11 - болт


В двигателях с ременным приводом распределительного вала (модель 2105) снимите пружину 3 (рис. 2.5.) натяжного ролика 8. Потом ослабьте болты 7 и отведите кронштейн 2 в крайнее левое положение. Затем снимите со шкива 1 ремень 6.

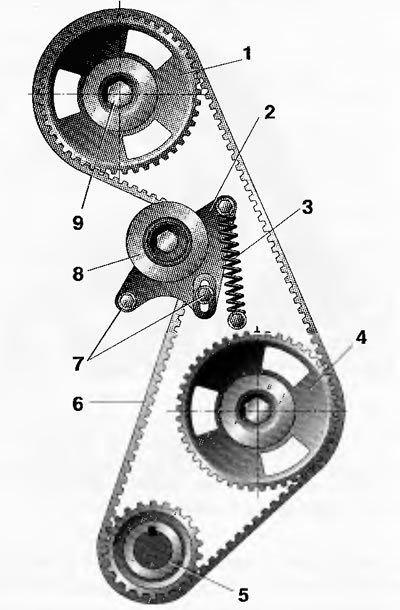

Рис. 2.5. Схема механизма привода распределительного вала и вспомогательных агрегатов двигателя…

Рис. 2.5. Схема механизма привода распределительного вала и вспомогательных агрегатов двигателя 2105: 1 - шкив распределительного вала; 2 - кронштейн; 3 - пружина; 4 - шкив валика привода вспомогательных агрегатов; 5 - шкив коленчатого вала; 6 - зубчатый ремень; 7 - болты; 8 - натяжной ролик; 9 - болт


Отверните гайки 3 (см. рис. 2.3.) и снимите корпус 4 со шпилек 5 (на 8-й и 9-й шпильках, указанных на рис. 2.6., установлены втулки). Снимите рычаги 5 (см. рис. 2.1.) с регулировочных болтов 8 и выньте их из пружин 10. Чтобы не нарушалась приработка сопрягаемых поверхностей указанных деталей, обязательно пометьте их перед разборкой. Теперь можно приступить к снятию сухарей 5 (рис. 2.7) с клапанов 4 первого и четвертого цилиндров. Для этого воспользуйтесь самодельным приспособлением (рис. 2.8) для «рассухаривания» клапанов. При этой операции следует быть внимательным и осторожным, иначе сухари могут потеряться, а без них обратная сборка невозможна.

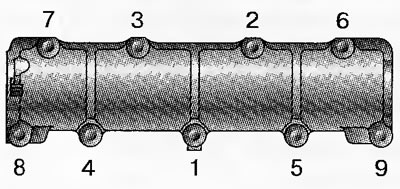

Рис. 2.6. Порядок затягивания гаек крепления корпуса подшипников распределительного вала

Рис. 2.6. Порядок затягивания гаек крепления корпуса подшипников распределительного вала

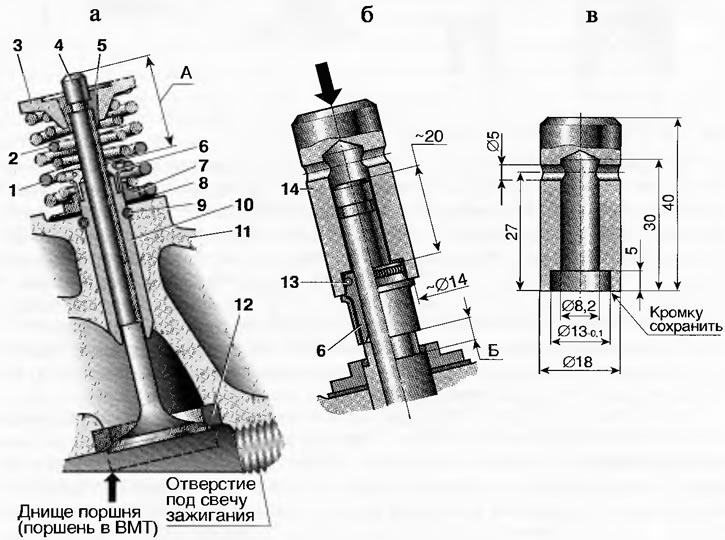

Рис. 2.7. Замена маслоотражательного колпачка: а - расположение деталей; б - напрессовывание…

Рис. 2.7. Замена маслоотражательного колпачка: а - расположение деталей; б - напрессовывание маслоотражательного колпачка; в - оправка; 1 - наружная (большая) пружина клапана; 2 - внутренняя (малая) пружина клапана; 3 - тарелка пружин; 4 - клапан; 5 - сухарь клапана; 6 - маспоотражатепьный колпачок; 7 - седло внутренней пружины; 8 - седло наружной пружины; 9 - стопорное кольцо; 10 - направляющая втулка; 11 - головка блока цилиндров; 12 - седло клапана; 13 - пружина; 14 - оправка

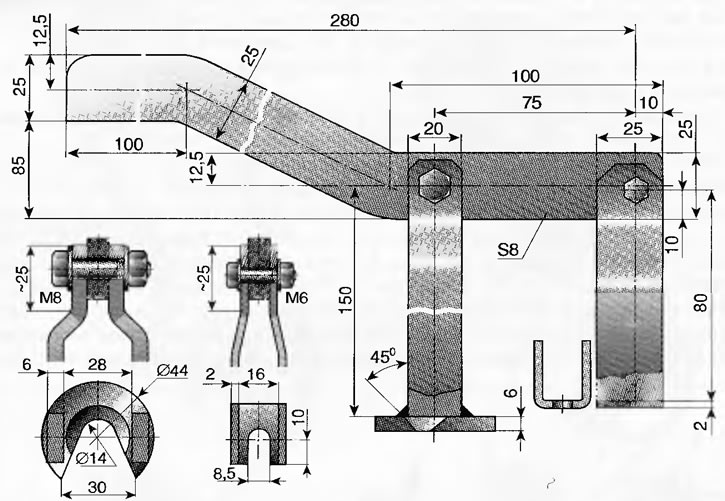

Рис. 2.8. Приспособление для «рассухаривания» клапана

Рис. 2.8. Приспособление для «рассухаривания» клапана


Снять сухари можно и другим способом. Вывинтите две крайние шпильки крепления корпуса подшипников распределительного вала на правой стороне двигателя. Установите штатный ключ для отворачивания свечей зажигания с вставленной в него тряпкой на тарелку 3 (см. рис. 2.7.), плотно прижмите его к ней и нанесите 3-4 резких удара молотком по верхней части ключа. При этом сухари, выскочив из канавки в стержне клапана, останутся внутри ключа на тарелке пружин, поскольку тряпка не даст им вылететь наверх.

После «рассухаривания» клапанов опустите их вниз до упора в днище поршня, снимите тарелку 3, пружины 1 и 2, седло 7 и пружину 13 с маслоотражательного колпачка 6. Далее замерьте размер А и запишите на листе бумаги. Потом подденьте лезвием отвертки за нижнюю кромку корпус маслоотражательного колпачка и, действуя отверткой как рычагом, снимите колпачок с втулки, а потом и с клапана. Иногда отверткой снять колпачок не удается. В этом случае воспользуйтесь плоскогубцами. Новый колпачок должен напрессовываться на втулку 10. Поэтому сначала попробуйте, не надевается ли он свободно. Если новый колпачок надевается свободно, то он не годится для использования по назначению и устанавливать его нельзя.

Перед запрессовкой колпачка снимите пружину 13, смажьте маслом для двигателя посадочные места колпачка (внутренний диаметр), втулки и клапана. Оправкой 41.7853.4016, чертеж которой приводится во всех книгах по ремонту автомобилей ВАЗ, пользоваться неудобно: она слишком массивна, что способствует потере чувства меры при ударе по ней, а большая длина (160 мм) не позволяет установить маслоотражательный колпачок на выпускной клапан 4-го цилиндра без предварительного вывертывания шпильки крепления корпуса подшипников распределительного вала, что не всегда удается. Поэтому рекомендуется пользоваться оправкой, приведенной на рис. 2.7.,в. Запрессовать колпачок можно, используя в качестве оправки торцовую головку под шестигранник 12 мм. Колпачок напрессуйте без перекосов, тщательно и аккуратно, контролируя ранее записанный размер А. При достаточной освещенности запрессовку лучше контролировать по зазору Б (см. рис. 2.7,б), который должен быть равен нулю (нижняя кромка колпачка упирается в выступ на направляющей втулке). После запрессовки колпачков клапанов 1-го и 4-го цилиндров установите на место снятые детали (см. рис. 2.7,а). В целях облегчения установки сухарей («засухаривание») приподнимите клапаны отверткой, вставленной в отверстие под свечу зажигания. Этим обеспечивается меньшее усилие для сжатия пружин клапанов. Для установки сухарей используйте то же приспособление, что и для «рассухаривания» (см. рис. 2.8.). Не опасайтесь погнуть клапаны при «рассухаривании» или обратной установке сухарей. Практика показывает, что клапаны вероятнее всего погнуть вращением коленчатого вала при отсутствии сухарей («незасухаренные» клапаны).

После замены колпачков клапанов 1-го и 4-го цилиндров проверните коленчатый вал на 180° (звездочку или шкив распределительного вала с цепью или ремнем предварительно наденьте на вороток, закрепив его на головке блока цилиндров) и проведите замену колпачков клапанов 2-го и 3-го цилиндров в вышеуказанном порядке. Если полного комплекта (8 шт.) новых маслоотражательных колпачков нет, то лучше заменить колпачки на впускных клапанах (2, 3, 6 и 7), которые легко определить, ориентируясь по впускному трубопроводу.

Завершив операции по замене колпачков, установите коленчатый вал в исходное положение, провернув его еще на 360° (после положения, в котором заменялись колпачки клапанов 2-го и 3-го цилиндров) до совпадения метки 4 (см. рис. 2.2.) с меткой 3. Потом проверьте и при необходимости поверните распределительный вал в корпусе подшипников в положение «штифт и три отверстия на одной прямой» (рис. 2.9.). Установите детали согласно рис. 2.1. на прежние места и закрепите гайками корпус подшипников распределительного вала в порядке, приведенном на рис. 2.6., с моментом затяжки 1,9 - 2,3 кгс·м. Учтите, что неправильная затяжка указанных гаек может привести к заклиниванию распределительного вала, а при при ременном приводе - к проскакиванию ремня. Последствия - поломка клапанов, повреждение поршней. Кроме того, при установке корпуса подшипников распределительного вала на шпильки головки цилиндров проверьте, вошли пи установочные втулки 8-й и 9-й шпилек (см. рис. 2.6.) в отверстия корпуса. Теперь напрессуйте на распределительный вал с помощью болта 11 (см. рис. 2.4.) без шайбы 10 звездочку 1 с привязанной к ней цепью 2. Потом отверните болт 11, смажьте его герметиком КЛТ-75Т или Super Three Bond № 50 и установите его на прежнее место вместе с шайбой 10, затяните с моментом 4,2-5,1 кгс·м и загните кромку шайбы на грань болта.

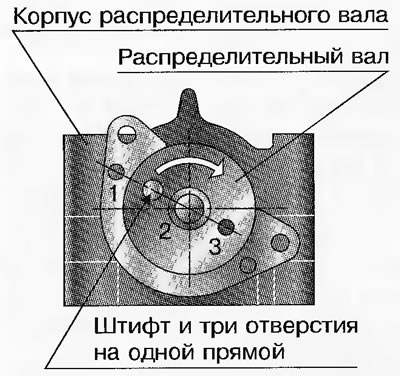

Рис. 2.9. Установка распределительного вала

Рис. 2.9. Установка распределительного вала


Аналогичные работы проведите на двигателе с ременным приводом, пользуясь схемой, представленной на рис. 2.5. Установку ремня и совмещение меток на шкивах коленчатого и распределительного вала (см. рис. 2.2. и 2.3.,б) проведите в последовательности, изложенной в п. 2.3. После этого выполните работы по натяжению цепи или ремня, регулированию зазоров между клапанами и рычагами (рокерами), установке зажигания в соответствии с инструкцией по эксплуатации автомобиля. Затем установите крышку головки цилиндров и затяните ее гайки в последовательности, приведенной на рис. 2.10., с моментом 0,6-0,8 кгс·м. Затяжку проводите постепенно, в 2-3 «обхода». Если гайки затягивать как попало, то из-за коробления фланца крышки при работе двигателя масло будет течь ручьем.

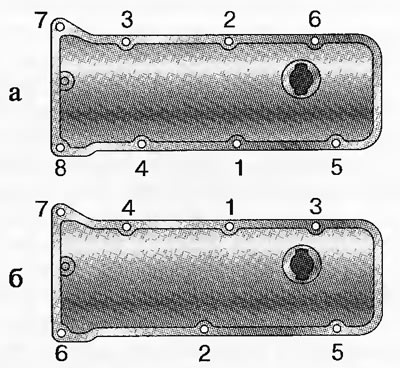

Рис. 2.10. Порядок затягивания гаек крепления крышки головки блока цилиндров: а - двигателей…

Рис. 2.10. Порядок затягивания гаек крепления крышки головки блока цилиндров: а - двигателей 2101,2103,2106; б - двигателя 2105


Запускать двигатель можно через час после применения герметика.
Текст был рецензирован специалистом: Григорий Вологодцев
