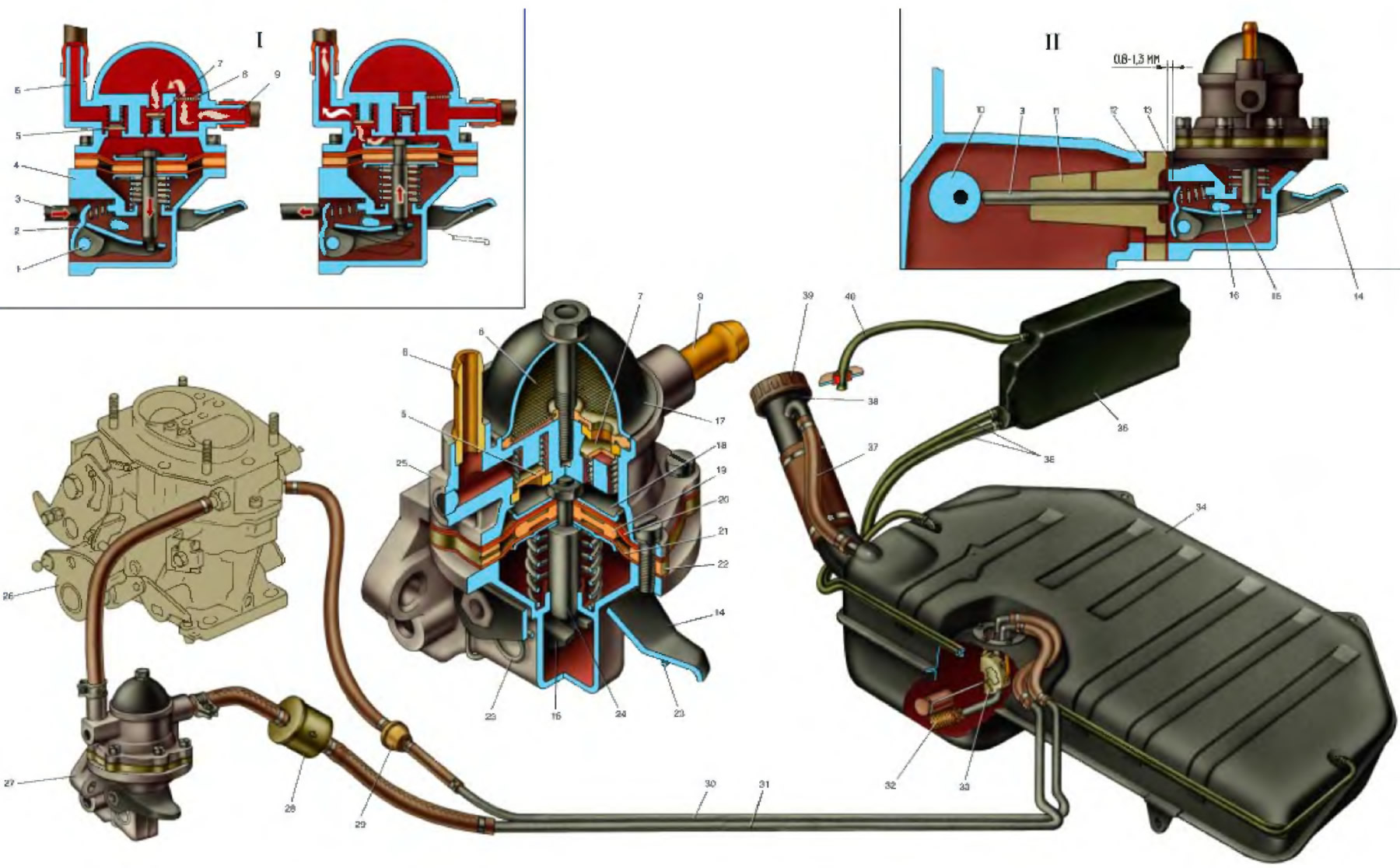

1. Ось рычага механической подкачки топлива; 2. Рычаг механической подкачки топлива; 3. Толкатель; 4. Нижний корпус; 5. Нагнетательный клапан; 6. Нагнетательный патрубок; 7. Всасывающий клапан; 8. Топливный фильтр; 9. Всасывающий патрубок; 10. Эксцентрик привода топливного насоса на валике 19 (см. стр. 4); 11. Теплоизоляционная проставка; 12. Прокладка теплоизоляционной проставки; 13. Регулировочная прокладка топливного насоса; 14. Рычаг ручной подкачки топлива; 15. Балансир; 16. Кулачок; 17. Крышка насоса; 18. Тарелка диафрагм; 19. Внутренняя дистанционная прокладка; 20. Верхние диафрагмы; 21. Нижняя диафрагма; 22. Наружная дистанционная прокладка; 23. Возвратная пружина рычага; 24. Шток; 25. Верхний корпус; 26. Карбюратор; 27. Топливный насос; 28. Фильтр тонкой очистки топлива; 29. Обратный клапан; 30. Топливопровод слива топлива; 31. Топливопровод подачи топлива из бака; 32. Фильтр заборной трубки; 33. Датчик указателя уровня топлива; 34. Топливный бак; 35. Сепаратор паров бензина; 36. Соединительные шланги сепаратора; 37. Воздушный шланг; 38. Наливная горловина; 39. Пробка топливного бака; 40. Вентиляционный шланг.
I. Схема работы топливного насоса; II. Схема установки топливного насоса.
I. Схема работы топливного насоса; II. Схема установки топливного насоса.
