Подкапотное пространство

            0

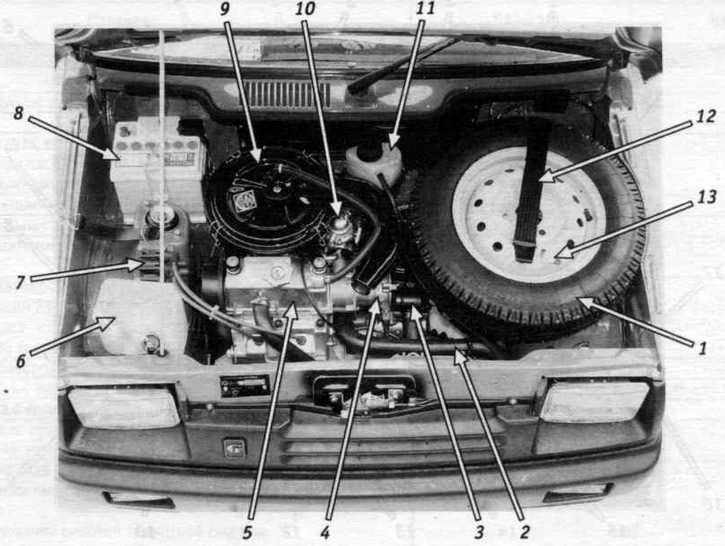

Подкапотное пространство (вид сверху): 1 - запасное колесо; 2 - подводящий шланг радиатора; 3 - термостат; 4 - датчик момента искрообразования; 5 - двигатель; 6 - бачок омывателя; 7 - катушка зажигания; 8 - аккумуляторная батарея; 9 - воздушный фильтр; 10 - топливный насос; 11 - расширительный бачок системы охлаждения; 12 - ремень крепления запасного колеса; 13 - болт крепления запасного колеса.

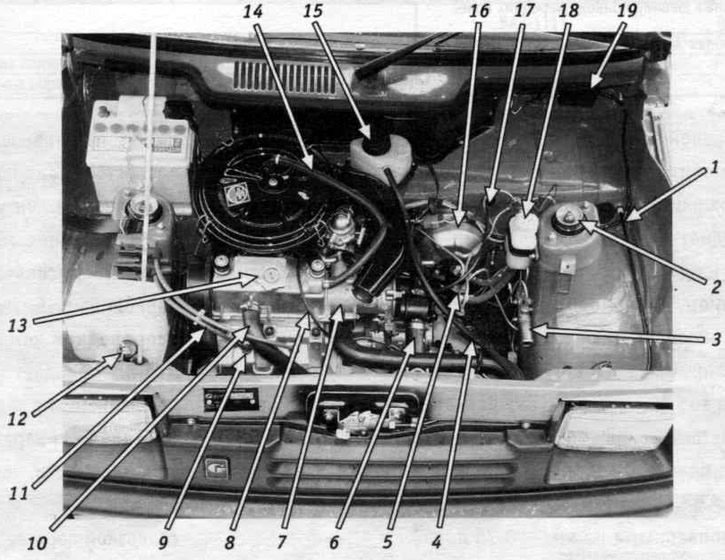

Подкапотное пространство (вид сверху, запасное колесо снято): 1 - тяга привода замка капота; 2 - стойка передней подвески; 3 - регулятор давления в приводе тормозов; 4 - пароотводящий шланг радиатора; 5 - главный цилиндр гидропривода тормозов; 6 - отводящий шланг радиатора; 7 - корпус привода вспомогательных агрегатов; 8 - тяга привода воздушной заслонки карбюратора; 9 - свеча зажигания; 10 - шланг вентиляции картера; 11 - высоковольтный провод; 12 - насос омывателя ветрового стекла; 13 - пробка маслоналивной горловины; 14 - шланг большой ветви вентиляции картера; 15 - пробка расширительного бачка; 16 - вакуумный усилитель тормозов; 17 - тяга привода дроссельной заслонки карбюратора; 18 - бачок главного цилиндра гидропривода тормозов; 19 - коммутатор зажигания.

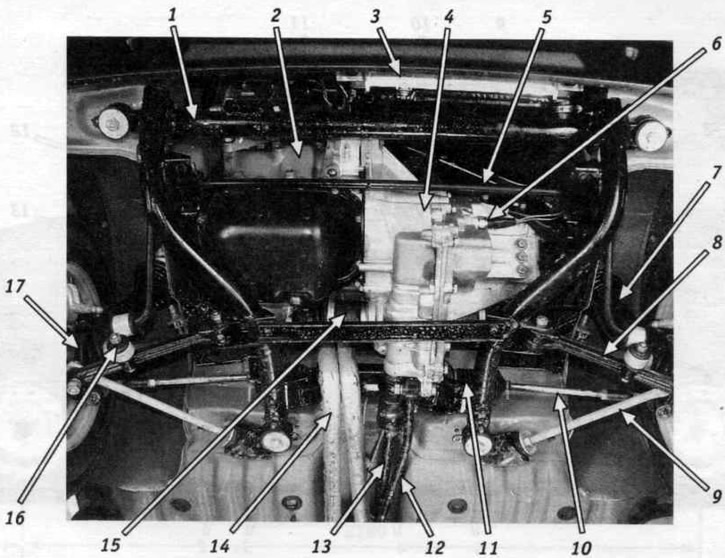

Подкапотное пространство (вид снизу): 1 - подрамник; 2 - двигатель; 3 - радиатор; 4 - коробка передач; 5 - стабилизатор поперечной устойчивости; 6 - выключатель света заднего хода; 7 - стойка передней подвески; 8 - рычаг передней подвески; 9 - растяжка рычага передней подвески; 10 - рулевая тяга; 11 - рулевой механизм; 12 - реактивная тяга привода переключения передач; 13 - тяга переключения передач; 14 - приемная труба глушителя; 15 - внутренний шарнир привода передних колес; 16 - стойка стабилизатора поперечной устойчивости; 17 - наружный шарнир привода передних колес.
