![](https://www.vazbook.ru/img/vaz_1111/0141.jpg)

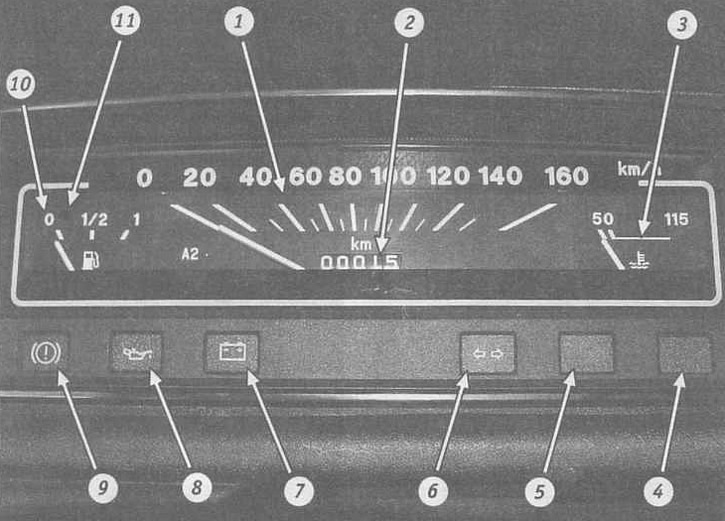

Комбинация приборов: 1 - спидометр; 2 - счетчик пройденного пути; 3 - указатель температуры охлаждающей жидкости; 4 - контрольная лампа включения дальнего света фар; 5 - контрольная лампа включения наружного освещения; 6 - контрольная лампа включения указателей поворота и аварийной сигнализации; 7 - контрольная лампа заряда аккумуляторной батареи; 8 - контрольная лампа недостаточного давления масла; 9 - контрольная лампа включения стояночного тормоза и недостаточного уровня тормозной жидкости; 10 - указатель уровня топлива; 11 - контрольная лампа резерва топлива
Спидометр показывает скорость автомобиля в километрах в час. В спидометр встроен счетчик пробега автомобиля.
![](https://www.vazbook.ru/img/vaz_1111/0142.jpg)
На шкале указателя температуры охлаждающей жидкости в системе охлаждения двигателя нанесены деления, соответствующие температуре 50 и 115 °С. Красная зона предупреждает о перегреве двигателя. Если стрелка перешла в красную зону, следует остановиться, дать двигателю остыть и устранить причину перегрева.
![](https://www.vazbook.ru/img/vaz_1111/0143.jpg)
По указателю уровня топлива можно определить приблизительно количество топлива в баке. На шкале указателя нанесены деления: 0 - пустой бак; 1/2 - полбака; 1 - полный бак. Рядом со шкалой указателя расположена контрольная лампа резерва топлива (показана стрелкой). Она загорается красным светом, если в баке осталось 4-6 л бензина.
![](https://www.vazbook.ru/img/vaz_1111/0144.jpg)

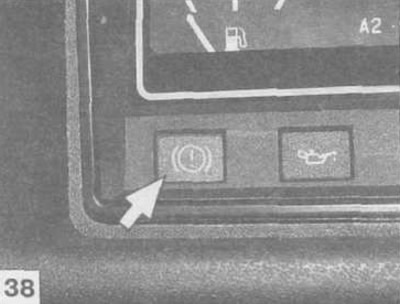

Контрольная лампа включения стояночного тормоза и недостаточного уровня тормозной жидкости загорается красным мигающим светом при поднятии рычага стояночного тормоза и горит непрерывно при аварийном падении уровня тормозной жидкости в бачке.
![](https://www.vazbook.ru/img/vaz_1111/0145.jpg)

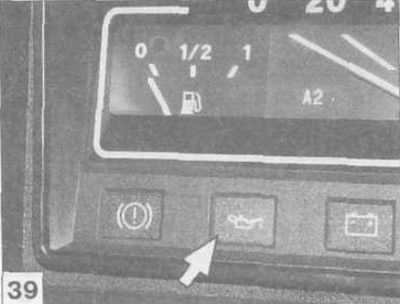

Контрольная лампа недостаточного давления масла загорается красным светом при падении давления в системе смазки ниже допустимого.
![](https://www.vazbook.ru/img/vaz_1111/0146.jpg)

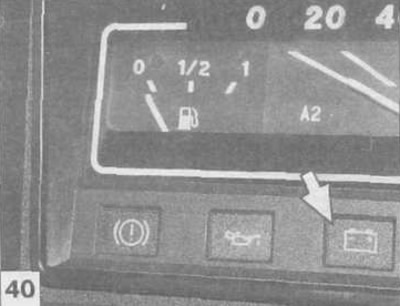

Контрольная лампа заряда аккумуляторной батареи загорается красным светом при отсутствии зарядного тока.
![](https://www.vazbook.ru/img/vaz_1111/0147.jpg)

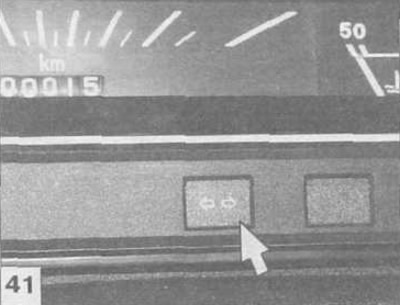

Контрольная лампа включения указателей поворота и аварийной сигнализации загорается зеленым мигающим светом при включении этих сигналов.
![](https://www.vazbook.ru/img/vaz_1111/0148.jpg)

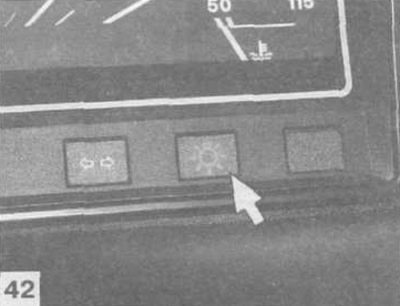

Контрольная лампа включения наружного освещения загорается зеленым светом при его включении.
![](https://www.vazbook.ru/img/vaz_1111/0149.jpg)

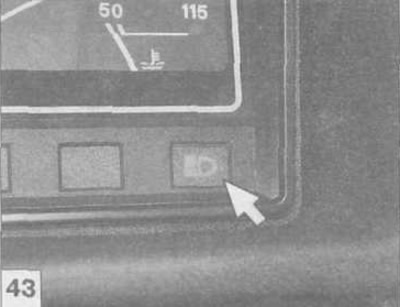

При включении дальнего света фар загорается синим светом контрольная лампа (правая в комбинации приборов).
![](https://www.vazbook.ru/img/vaz_1111/0150.jpg)

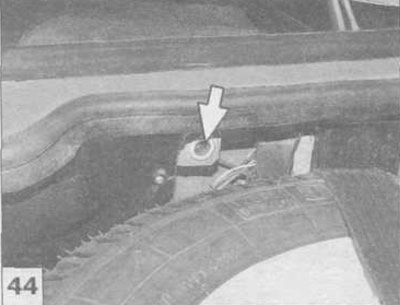

Для подключения к бортовой сети автомобиля лампы-переноски, компрессора, пылесоса и других электроприборов, рассчитанных на рабочее напряжение 12-14 В, на кронштейне щита передка установлена розетка.
![](https://www.vazbook.ru/img/vaz_1111/0151.jpg)

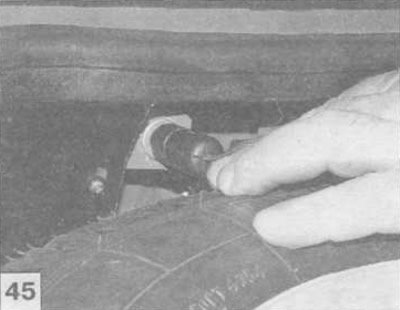

Для подключения электроприбора вставьте в розетку штекер его провода.
![](https://www.vazbook.ru/img/vaz_1111/0152.jpg)
