Замена панели рамы ветрового окна

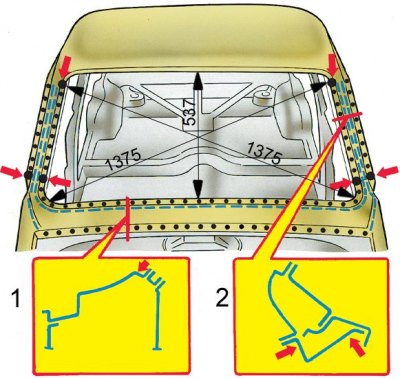

Пунктиром обозначены линии рубки, точками швы контактной сварки. На основном виде стрелками показаны места газовой сварки, стрелками на фрагментах места рубки.
1. Высверлите точки контактной сварки в соединениях рамы и коробки воздухопритока сверлом диаметром 6 мм.
2. В случае одновременной замены панели рамы окна и панели крыши сделайте отметки на сточных желобках с двух сторон стыков крыши с панелью рамы ветрового окна.
3. Отрубите зубилом панель рамы (линии рубки показаны пунктиром) от стоек, сточных желобков и усилителей. Кусачками удалите оставшиеся полоски металла и отрихтуйте кромки.
4. Горелкой отожгите и зачистите краску на деталях вдоль прилегания рамы ветрового окна, а также с обеих сторон кромки панели рамы.
5. Установите новую панель рамы и закрепите захватами. При установке панели совместите метки на сточных желобках со стыками крыши. Газовой сваркой прихватите панель рамы в местах, показанных на рисунке.
6. Поставьте капот и проверьте посадку панели. Проверьте размеры проема ветрового окна и приварите панель газовой сваркой латунной проволокой Л-62, Л-68 оплавлением кромок длиной 10 мм через каждые 50 мм. Зачистите стыки на панели рамы шлифмашинкой.
7. Допускается частичная замена панели рамы ветрового окна при установленной панели крыши.
