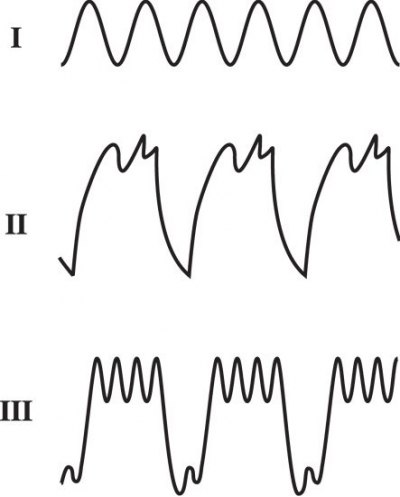

Форма кривой выпрямленного напряжения генератора
I – генератор исправен; II – вентиль пробит; III – обрыв в цепи вентиля
Осциллограф позволяет по форме кривой выпрямленного напряжения генератора точно и быстро проверить его исправность и определить характер повреждения.
Для проверки вращайте ротор генератора с частотой 1500–2000 мин⁻¹, питая обмотку возбуждения от аккумуляторной батареи, но от зажима «30» батарею отключите.
При исправных вентилях и обмотке статора кривая выпрямленного напряжения имеет пилообразную форму с равномерными зубцами.
Если имеется обрыв в обмотке статора либо обрыв или короткое замыкание в вентилях выпрямителя, форма кривой резко меняется: нарушается равномерность зубцов и появляются глубокие впадины.
