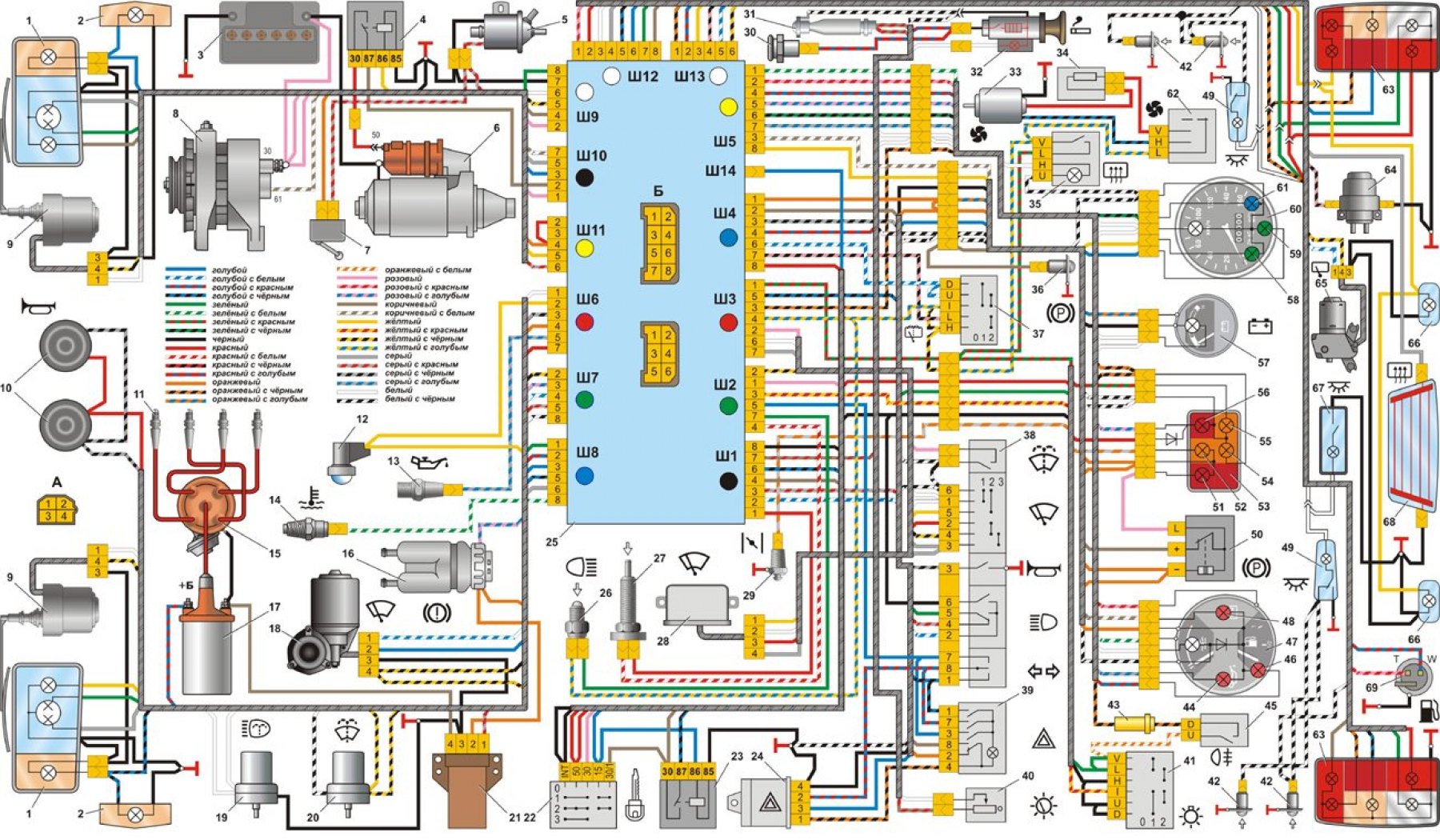

Схема электрооборудования автомобиля ВАЗ-2104
- 1 – блок-фары;
- 2 – боковые указатели поворота;
- 3 – аккумуляторная батарея;
- 4 – реле включения стартера;
- 5 – электропневмоклапан экономайзера принудительного холостого хода карбюратора;
- 6 – стартер;
- 7 – микропереключатель карбюратора;
- 8 – генератор 37.3701;
- 9 – очистители фар;
- 10 – звуковые сигналы;
- 11 – свечи зажигания;
- 12 – подкапотная лампа;
- 13 – датчик контрольной лампы давления масла;
- 14 – датчик указателя температуры охлаждающей жидкости;
- 15 – распределитель зажигания;
- 16 – датчик уровня тормозной жидкости;
- 17 – катушка зажигания;
- 18 – очиститель ветрового стекла;
- 19 – электродвигатель омывателя фар;
- 20 – электродвигатель омывателя ветрового стекла;
- 21 – блок управления электропневмоклапаном экономайзера принудительного холостого хода карбюратора;
- 22 – выключатель зажигания;
- 23 – реле зажигания;
- 24 – реле-прерыватель указателей поворота и аварийной сигнализации;
- 25 – монтажный блок;
- 26 – выключатель света заднего хода;
- 27 – выключатель стоп-сигнала;
- 28 – реле очистителя ветрового стекла;
- 29 – выключатель контрольной лампы воздушной заслонки карбюратора;
- 30 – штепсельная розетка для переносной лампы;
- 31 – лампа освещения вещевого ящика;
- 32 – прикуриватель;
- 33 – электродвигатель вентилятора отопителя;
- 34 – дополнительный резистор электродвигателя отопителя;
- 35 – выключатель обогрева заднего стекла;
- 36 – выключатель контрольной лампы стояночного тормоза;
- 37 – выключатель очистителя и омывателя заднего стекла;
- 38 – трехрычажный переключатель;
- 39 – выключатель аварийной сигнализации;
- 40 – выключатель освещения приборов;
- 41 – выключатель наружного освещения;
- 42 – выключатели плафонов, расположенные в стойках дверей;
- 43 – предохранитель цепи противотуманного света;
- 44 – контрольная лампа давления масла;
- 45 – выключатель заднего противотуманного света;
- 46 – контрольная лампа резерва топлива;
- 47 – комбинация приборов;
- 48 – контрольная лампа зарядки аккумуляторной батареи;
- 49 – плафоны освещения салона;
- 50 – реле-прерыватель контрольной лампы стояночного тормоза;
- 51 – контрольная лампа стояночного тормоза;
- 52 – контрольная лампа воздушной заслонки карбюратора;
- 53 – блок контрольных ламп;
- 54 – контрольная лампа заднего противотуманного света;
- 55 – контрольная лампа обогрева заднего стекла;
- 56 – контрольная лампа уровня тормозной жидкости;
- 57 – вольтметр;
- 58 – контрольная лампа габаритного света;
- 59 – контрольная лампа указателей поворота;
- 60 – спидометр;
- 61 – контрольная лампа дальнего света фар;
- 62 – переключатель вентилятора отопителя;
- 63 – задние фонари;
- 64 – электродвигатель омывателя заднего стекла;
- 65 – очиститель заднего стекла;
- 66 – фонари освещения номерного знака;
- 67 – плафон освещения задней части салона;
- 68 – элемент обогрева заднего стекла;
- 69 – датчик указателя уровня топлива;
- А – порядок условной нумерации штекеров в колодках очистителей 9 фар, реле 28 и очистителя 18 ветрового стекла, очистителя 65 заднего стекла и блока 21 управления электромагнитным клапаном карбюратора;
- Б – порядок условной нумерации штекеров в колодках
