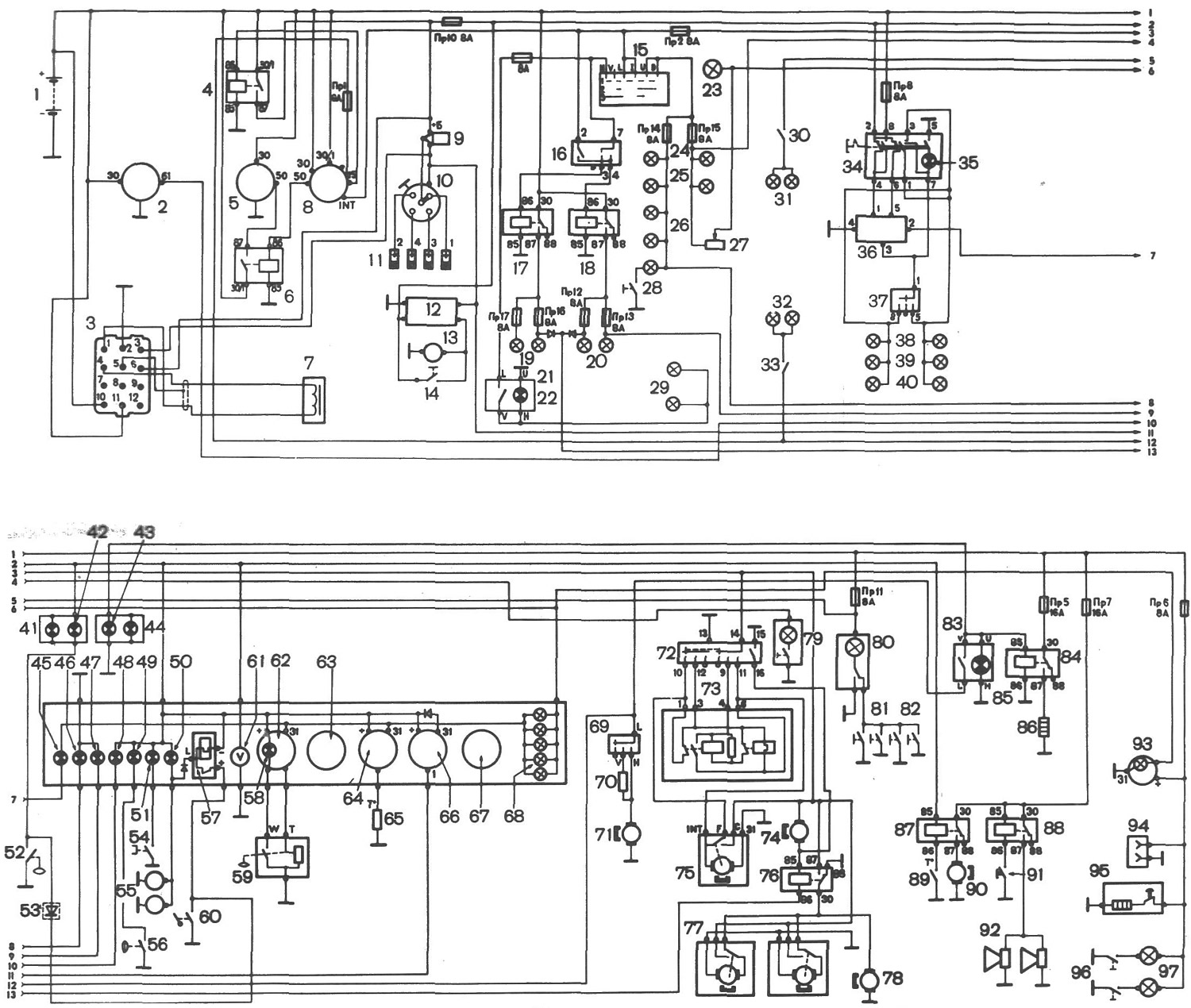

Рис. 62. Принципиальная схема электрооборудования:
1 - аккумуляторная батарея; 2 - генератор; 3* - колодка диагностики; 4 - реле разгрузки выключателя зажигания; 5 - стартер; 6 - реле включения стартера; 7* - датчик верхней мертвой точки; 8 - выключатель зажигания; 9 - катушка зажигания; 10 - распределитель зажигания; 11 - свечи зажигания; 12 - блок управления; 13 - электропневмоклапан; 14 - микропереключатель; 15 - переключатель наружного освещения; 16 - переключатель света фар; 17 - реле включения ближнего света фар; 18 - реле включения дальнего света фар; 19 - нити ближнего света фар; 20 - нити дальнего света фар; 21 - выключатель задних противотуманных огней; 22 - лампа подсветки выключателя и контроля включения противотуманных огней; 23 - лампа освещения прикуривателя; 24 - передние габаритные огни; 25 - задние габаритные огни; 26 - фонари освещения номерного знака; 27 - выключатель освещения приборов; 28 - подкапотная лампа с выключателем; 29 - лампы задних противотуманных огней; 30 - выключатель стоп-сигнала; 31 - лампы стоп-сигнала; 32 - лампы света заднего хода; 33 - выключатель света заднего хода; 34 - выключатель аварийной сигнализации; 35 - контрольная лампа включения аварийной сигнализации; 36 - реле-прерыватель указателей поворота и аварийной сигнализации; 37 - переключатель указателей поворота; 38 - передние указатели поворота; 39 - боковые указатели поворота; 40 - задние указатели поворота; 41 - резервная контрольная лампа; 42 - контрольная лампа уровня жидкости в бачке гидропривода тормозов; 43 - контрольная лампа включения обогрева заднего стекла; 44 - резервная контрольная лампа; 45 - контрольная лампа указателей поворота; 46 - контрольная лампа включения габаритных огней; 47 - контрольная лампа включения дальнего света фар; 48 - контрольная лампа заряда аккумуляторной батареи; 49 - контрольная лампа недостаточного давления масла; 50 - контрольная лампа включения стояночного тормоза; 51 - контрольная лампа воздушной заслонки карбюратора; 52 - датчик уровня жидкости в бачке гидропривода тормозов; 53 - диод в защитном корпусе; 54 - выключатель контрольной лампы воздушной заслонки карбюратора; 55* - сигнализатор износа тормозных накладок; 56 - датчик контрольной лампы недостаточного давления масла; 57 - реле-прерыватель контрольной лампы стояночного тормоза; 58 - контрольная лампа резерва топлива; 59 - датчик указателя уровня и резерва топлива; 60 - выключатель контрольной лампы стояночного тормоза; 61 - вольтметр; 62 - указатель уровня топлива; 63 - эконометр; 64 - указатель температуры жидкости в системе охлаждения двигателя; 65 - датчик указателя температуры жидкости в системе охлаждения двигателя; 66 - тахометр; 67 - спидометр; 68 - лампы освещения приборов; 69 - трехпозиционный переключатель электровентилятора отопителя; 70 - добавочное сопротивление электровентилятора отопителя; 71 - электровентилятор отопителя; 72 - переключатель очистителя и омывателя ветрового стекла и блок-фар; 73 - реле стеклоочистителя ветрового стекла; 74 - электродвигатель насоса омывателя ветрового стекла; 75 - электродвигатель стеклоочистителя; 76* - реле включения фароочистителей; 77* - электродвигатели фароочистителей; 78* - электродвигатель фароомывателя; 79 - лампа освещения вещевого ящика; 80 - плафон освещения салона; 81 - выключатели плафона в передних дверях; 82 - выключатели плафона в задних дверях; 83 - выключатель обогрева заднего стекла; 84 - реле включения обогрева заднего стекла; 85 - лампа подсветки выключателя обогрева заднего стекла; 86 - элемент обогрева заднего стекла; 87 - реле электровентилятора; 88 - реле включения звуковых сигналов; 89 - термовыключатель электровентилятора; 90 - электродвигатель вентилятора охлаждения радиатора; 91 - выключатель звуковых сигналов; 92 - звуковые сигналы; 93 - часы с лампой подсветки; 94 - патрон подключения переносной лампы; 95 - прикуриватель; 96 - выключатели фонарей сигнализации открытых передних дверей; 97 - фонари сигнализации открытых передних дверей.
1 - аккумуляторная батарея; 2 - генератор; 3* - колодка диагностики; 4 - реле разгрузки выключателя зажигания; 5 - стартер; 6 - реле включения стартера; 7* - датчик верхней мертвой точки; 8 - выключатель зажигания; 9 - катушка зажигания; 10 - распределитель зажигания; 11 - свечи зажигания; 12 - блок управления; 13 - электропневмоклапан; 14 - микропереключатель; 15 - переключатель наружного освещения; 16 - переключатель света фар; 17 - реле включения ближнего света фар; 18 - реле включения дальнего света фар; 19 - нити ближнего света фар; 20 - нити дальнего света фар; 21 - выключатель задних противотуманных огней; 22 - лампа подсветки выключателя и контроля включения противотуманных огней; 23 - лампа освещения прикуривателя; 24 - передние габаритные огни; 25 - задние габаритные огни; 26 - фонари освещения номерного знака; 27 - выключатель освещения приборов; 28 - подкапотная лампа с выключателем; 29 - лампы задних противотуманных огней; 30 - выключатель стоп-сигнала; 31 - лампы стоп-сигнала; 32 - лампы света заднего хода; 33 - выключатель света заднего хода; 34 - выключатель аварийной сигнализации; 35 - контрольная лампа включения аварийной сигнализации; 36 - реле-прерыватель указателей поворота и аварийной сигнализации; 37 - переключатель указателей поворота; 38 - передние указатели поворота; 39 - боковые указатели поворота; 40 - задние указатели поворота; 41 - резервная контрольная лампа; 42 - контрольная лампа уровня жидкости в бачке гидропривода тормозов; 43 - контрольная лампа включения обогрева заднего стекла; 44 - резервная контрольная лампа; 45 - контрольная лампа указателей поворота; 46 - контрольная лампа включения габаритных огней; 47 - контрольная лампа включения дальнего света фар; 48 - контрольная лампа заряда аккумуляторной батареи; 49 - контрольная лампа недостаточного давления масла; 50 - контрольная лампа включения стояночного тормоза; 51 - контрольная лампа воздушной заслонки карбюратора; 52 - датчик уровня жидкости в бачке гидропривода тормозов; 53 - диод в защитном корпусе; 54 - выключатель контрольной лампы воздушной заслонки карбюратора; 55* - сигнализатор износа тормозных накладок; 56 - датчик контрольной лампы недостаточного давления масла; 57 - реле-прерыватель контрольной лампы стояночного тормоза; 58 - контрольная лампа резерва топлива; 59 - датчик указателя уровня и резерва топлива; 60 - выключатель контрольной лампы стояночного тормоза; 61 - вольтметр; 62 - указатель уровня топлива; 63 - эконометр; 64 - указатель температуры жидкости в системе охлаждения двигателя; 65 - датчик указателя температуры жидкости в системе охлаждения двигателя; 66 - тахометр; 67 - спидометр; 68 - лампы освещения приборов; 69 - трехпозиционный переключатель электровентилятора отопителя; 70 - добавочное сопротивление электровентилятора отопителя; 71 - электровентилятор отопителя; 72 - переключатель очистителя и омывателя ветрового стекла и блок-фар; 73 - реле стеклоочистителя ветрового стекла; 74 - электродвигатель насоса омывателя ветрового стекла; 75 - электродвигатель стеклоочистителя; 76* - реле включения фароочистителей; 77* - электродвигатели фароочистителей; 78* - электродвигатель фароомывателя; 79 - лампа освещения вещевого ящика; 80 - плафон освещения салона; 81 - выключатели плафона в передних дверях; 82 - выключатели плафона в задних дверях; 83 - выключатель обогрева заднего стекла; 84 - реле включения обогрева заднего стекла; 85 - лампа подсветки выключателя обогрева заднего стекла; 86 - элемент обогрева заднего стекла; 87 - реле электровентилятора; 88 - реле включения звуковых сигналов; 89 - термовыключатель электровентилятора; 90 - электродвигатель вентилятора охлаждения радиатора; 91 - выключатель звуковых сигналов; 92 - звуковые сигналы; 93 - часы с лампой подсветки; 94 - патрон подключения переносной лампы; 95 - прикуриватель; 96 - выключатели фонарей сигнализации открытых передних дверей; 97 - фонари сигнализации открытых передних дверей.
* Устанавливается на части выпускаемых автомобилей.

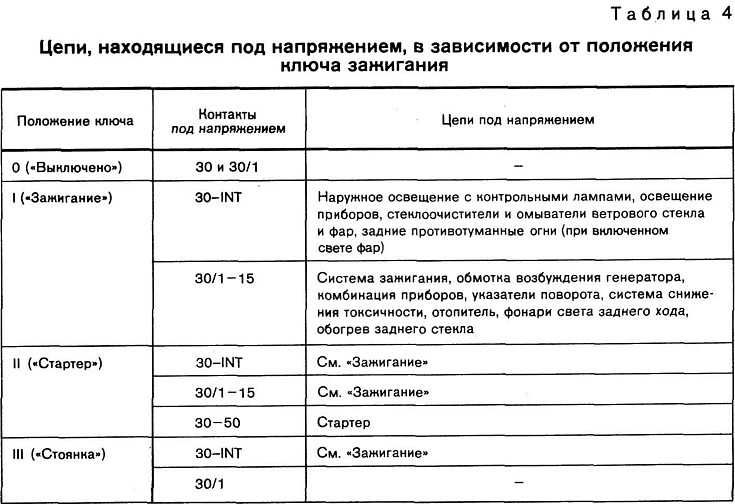

Цепи лампы освещения салона, стоп-сигнала, патрона подключения переносной лампы, звуковых сигналов, прикуривателя и аварийной сигнализации находятся всегда под напряжением независимо от положения ключа в замке зажигания.
Самовольное вмешательство в схему электрооборудования недопустимо. Подключение дополнительных потребителей должно проводиться только квалифицированным персоналом на станции технического обслуживания.
