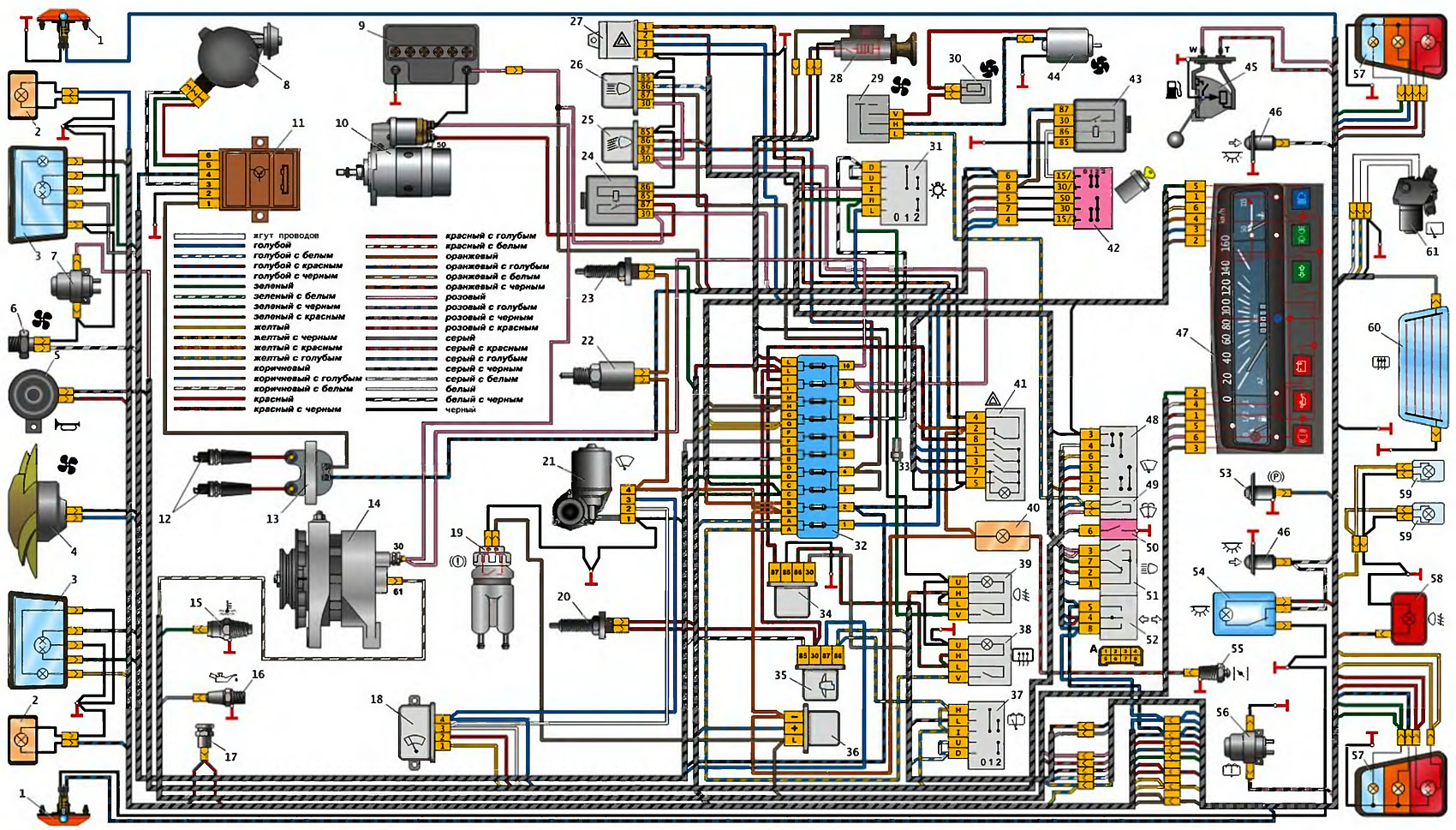

Открыть большую картинку в новой вкладке »
- 1 — боковой повторитель указателя поворота
- 2 — передний указатель поворота
- 3 — фара
- 4 — электродвигатель вентилятора системы охлаждения
- 5 — звуковой сигнал
- 6 — датчик включения электродвигателя вентилятора
- 7 — электродвигатель омывателя ветрового стекла
- 8 — датчик момента искрообразования
- 9 — аккумуляторная батарея
- 10 — стартер
- 11 — коммутатор
- 12 — свечи зажигания
- 13 — катушка зажигания
- 14 — генератор
- 15 — датчик указателя температуры охлаждающей жидкости
- 16 — датчик контрольной лампы недостаточного давления масла
- 17 — розетка для переносной лампы
- 18 — реле стеклоочистителя
- 19 — датчик уровня тормозной жидкости
- 20 — выключатель сигнала торможения
- 21 — электродвигатель очистителя ветрового стекла
- 22 — электромагнитный клапан карбюратора
- 23 — выключатель света заднего хода
- 24 — реле включения стартера
- 25 — реле включения ближнего света фар
- 26 — реле включения дальнего света фар
- 27 — реле-прерыватель аварийной сигнализации и указателей поворота
- 28 — прикуриватель
- 29 — переключатель вентилятора отопителя
- 30 — дополнительный резистор электродвигателя отопителя
- 31 — выключатель наружного освещения
- 32 — блок предохранителей
- 33 — предохранитель цепи противотуманного фонаря
- 34 — реле включения обогрева заднего стекла
- 35 — реле включения электродвигателя вентилятора системы охлаждения
- 36 — реле-прерыватель контрольной лампы включения стояночного тормоза
- 37 — выключатель очистителя и омывателя заднего стекла
- 38 — выключатель обогрева заднего стекла
- 39 — выключатель заднего противотуманного фонаря
- 40 — контрольная лампа прикрытия воздушной заслонки карбюратора
- 41 — выключатель аварийной сигнализации
- 42 — выключатель зажигания
- 43 — реле зажигания
- 44 — электродвигатель вентилятора отопителя
- 45 — датчик указателя уровня топлива
- 46 — выключатель плафона в стойке двери
- 47 — комбинация приборов
- 48 — переключатель очистителя ветрового стекла
- 49 — выключатель омывателя ветрового стекла
- 50 — выключатель звукового сигнала
- 51 — переключатель света фар
- 52 — переключатель указателей поворота
- 53 — выключатель контрольной лампы включения стояночного тормоза
- 54 — плафон освещения салона
- 55 — выключатель контрольной лампы прикрытия воздушной заслонки карбюратора
- 56 — электродвигатель омывателя стекла задней двери
- 57 — задний фонарь
- 58 — задний противотуманный фонарь
- 59 — фонарь освещения номерного знака
- 60 — элемент обогрева стекла задней двери
- 61 — электродвигатель очистителя стекла задней двери
- А — порядок нумерации контактов в соединительных колодках
Большинство цепей включается выключателем зажигания. Всегда находятся под напряжением (независимо от положения ключа в выключателе зажигания) цепи питания звукового сигнала стоп-сигнала, прикуривателя, плафона освещения салона, штепсельной розетки для переносной лампы, а также цепи питания аварийной сигнализации, габаритного света, фонарей освещения номерного знака и сигнализации дальним светом фар.
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями, установленными в блоке предохранителей под панелью приборов с левой стороны от рулевой колонки. Фонарь противотуманного света защищен отдельным предохранителем (на 8 А), расположенным в проводе около выключателя противотуманного света. Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи зажигания и пуска двигателя, реле включения дальнего и ближнего света фар.
В блоке расположены десять предохранителей (семь на 8 А и три на 16 А — 1-й, 9-й и 10-й). Номера их указаны на пластмассовой крышке блока. Кроме плавких предохранителей, в системе электрооборудования имеются еще термобиметаллические предохранители многоразового действия в очистителях ветрового и заднего стекол, а также стекол фар.
Прежде чем заменить перегоревший плавкий предохранитель, необходимо выяснить причину его перегорания и устранить ее. Не допускается применять предохранители, не предусмотренные конструкцией автомобиля. При поисках неисправности рекомендуется просмотреть указанные в табл. 18 цепи, которые защищает данный предохранитель.
При ремонте автомобиля и системы электрооборудования необходимо обязательно отсоединить провод от клеммы «минус» аккумуляторной батареи.
