Схема соединений системы генератора Г-222 (ВАЗ-21051)

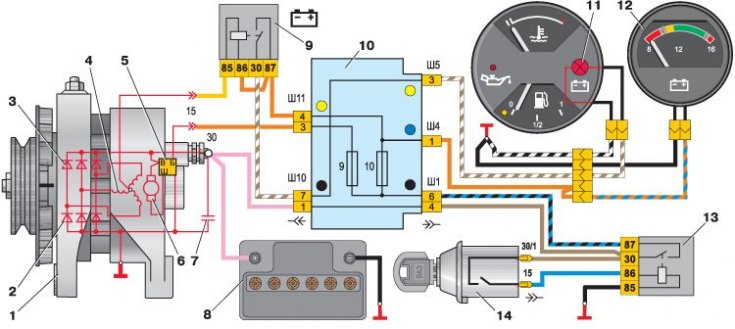

Схема соединений системы генератора Г-222

• 1 – генератор;
• 2 – отрицательный диод;
• 3 – положительный диод;
• 4 – обмотка статора;
• 5 – регулятор напряжения;
• 6 – обмотка ротора;
• 7 – конденсатор для подавления радиопомех;
• 8 – аккумуляторная батарея;
• 9 – реле контрольной лампы заряда аккумуляторной батареи;
• 10 – монтажный блок;
• 11 – контрольная лампа заряда аккумуляторной батареи в комбинации приборов;
• 12 – вольтметр;
• 13 – реле зажигания;
• 14 – выключатель зажигания
