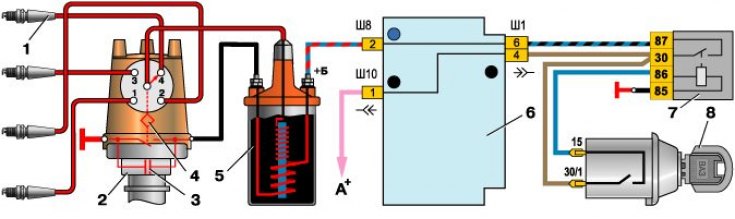

Схема классической системы зажигания

Схема классической системы зажигания

• 1 – свечи зажигания;
• 2 – распределитель зажигания;
• 3 – конденсатор;
• 4 – кулачок прерывателя;
• 5 – катушка зажигания;
• 6 – монтажный блок;
• 7 – реле зажигания;
• 8 – выключатель зажигания;
• А – к клемме "30" генератора
