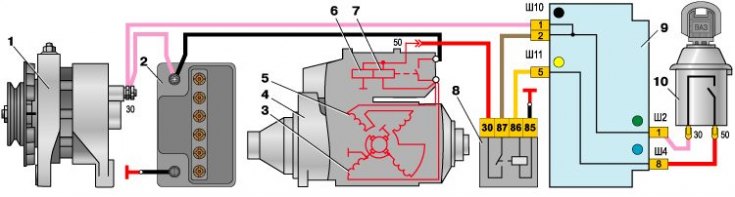

Схема соединений стартера
- 1 – генератор;
- 2 – аккумуляторная батарея;
- 3 – шунтовая катушка обмотки статора;
- 4 – стартер;
- 5 – сериесная катушка обмотки статора;
- 6 – удерживающая обмотка тягового реле;
- 7 – втягивающая обмотка тягового реле;
- 8 – реле включения стартера;
- 9 – монтажный блок;
- 10 – выключатель зажигания
