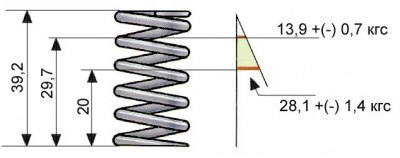

Основые данные для проверки наружной пружины клапана
Основые данные для проверки внутренней пружины клапана

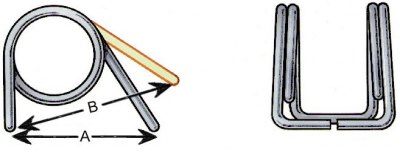

Схема проверки пружины рычага
А – размер в свободном состоянии; В – размер под нагрузкой
Убедитесь, нет ли на пружинах трещин и не снизилась ли упругость пружин, для чего проверьте деформацию пружин под нагрузкой пользуясь данными рисунками.
Для пружин рычагов, размер А (пружина в свободном состоянии) должен быть 35 мм, а размер В под нагрузкой 51–73,5 Н (5,2–7,5 кгс) – 43 мм.
