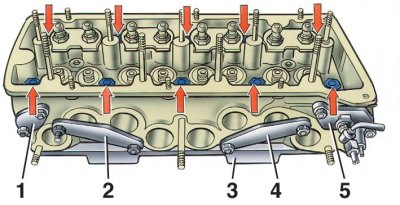

Проверка герметичности головки цилиндров на приспособлении А.60334
1, 2, 4 – заглушки; 3 – плита приспособления; 5 – фланец со штуцером подвода воды
Гидравлическое испытание на герметичность рубашки охлаждения головки цилиндров
1. Установите на головке детали, входящие в комплект приспособления А.60334.
2. Нагнетайте насосом воду внутрь головки под давлением 0,5 МПа (5 кгс/см²).
3. В течение двух минут не должно наблюдаться утечки воды из головки. При обнаружении трещин головку цилиндров необходимо заменить.
Проверка герметичности головки цилиндров сжатым воздухом
1. Установите на головке цилиндров детали, входящие в комплект приспособления А.60334.
2. Опустите головку цилиндров в ванну с водой, нагретой до 60–800°C и дайте головке цилиндров прогреться в течение 5 мин.
3. Подайте внутрь головки цилиндров сжатый воздух под давлением 0,15–0,2 МПа (1,5–2 кгс/см²).
4. В течение 1–1,5 мин не должно наблюдаться травления воздуха из головки.
