Расположение органов управления и приборов

            0

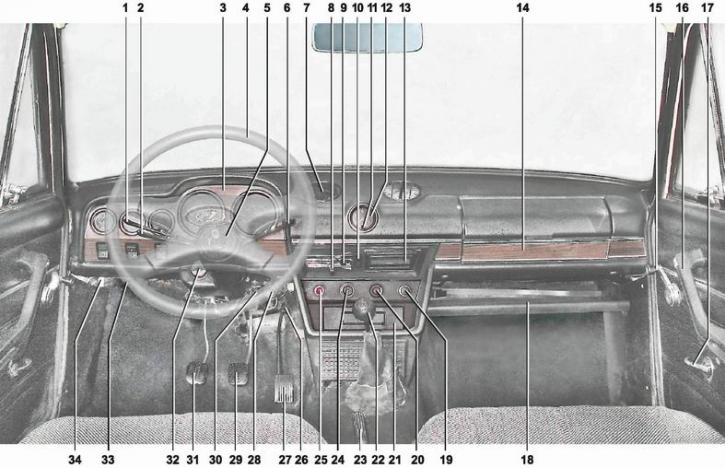

Органы управления и приборы: 1 - переключатель света фар; 2 - переключатель указателей поворота; 3 - щиток приборов; 4 - рулевое колесо; 5 - выключатель звукового сигнала; 6 - переключатель очистителей и омывателя ветрового стекла; 7 - дефлектор системы вентиляции; 8 - рычаг управления крышкой люка воздухопритока (в крайнем правом положении рычага в салон поступает максимальное количество воздуха, а в крайнем левом - воздух не поступает; 9 - рычаг управления краном отопителя (в крайнем правом положении рычага кран полностью открыт и через радиатор отопителя проходит наибольшее количество охлаждающей жидкости; в крайнем левом - кран полностью закрыт и жидкость в радиатор не поступает); 10 - трехпозиционный переключатель режимов работы вентилятора отопителя; 11 - рукоятка перевода стрелок часов; 12 - часы; 13 - пепельница; 14 - вещевой ящик; 15 - ручка стеклоподъемника; 16 - подлокотник; 17 - рукоятка замка двери; 18 - вещевая полка; 19 - прикуриватель; 20 - выключатель аварийной световой сигнализации; 21 - заглушка ниши магнитолы; 22 - рычаг переключения передач; 23 - рычаг стояночного тормоза; 24 - регулятор освещения приборов (при включенном наружном освещении, при вращении регулятора по часовой стрелке - увеличивается яркость подсветки, в обратную сторону - уменьшается); 25 - контрольная лампа аварийного состояния рабочей тормозной системы (загорается красным светом при понижении уровня жидкости в бачке гидропривода тормозов ниже допустимого уровня и включенном зажигании); 26 - рычаг заслонки отопителя; 27 - педаль "газа"; 28 - рукоятка управления воздушной заслонкой карбюратора; 29 - педаль тормоза; 30 - патрон для включения переносной лампы; 31 - педаль сцепления; 32 - выключатель (замок) зажигания; 33 - блоки плавких предохранителей; 34 - ручка привода замка капота


Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
