Электровентилятор радиатора состоит из электродвигателя, крыльчатки и кожуха.
Электровентилятор снимаем для замены его деталей или при снятии радиатора.
Снятие

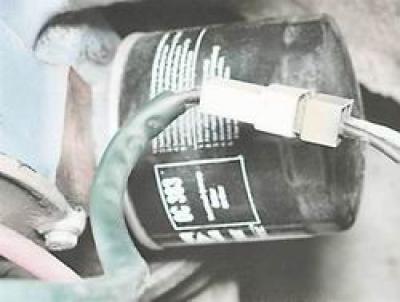

1. Разъединяем колодки проводов электродвигателя крыльчатки.
2. Отсоединяем наконечники проводов от датчика включения электровентилятора (см. "Датчик включения электровентилятора - замена").

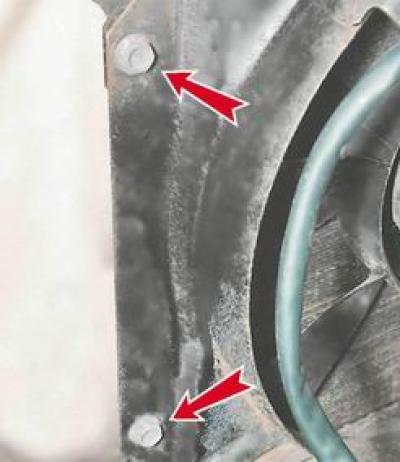

3. Торцовым ключом на 10 мм отворачиваем два болта крепления кожуха к радиатору с левой стороны и один - с правой.
4. Приподнимаем электровентилятор, одновременно вытягивая оболочку проводов датчика из двух фиксаторов, расположенных на кожухе.

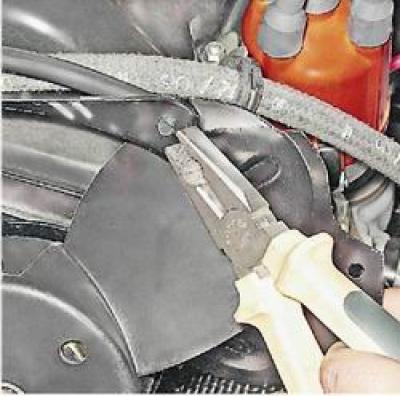

5. Сжав пассатижами лепестки фиксаторов оболочки проводов датчика, выталкиваем фиксаторы из кожуха.

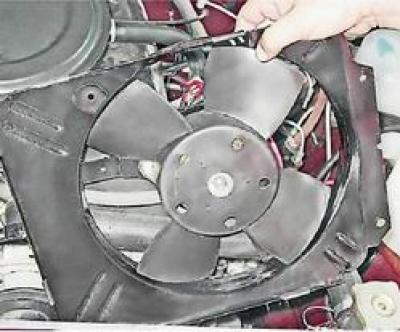

6. Снимаем электровентилятор.
7. Для замены электродвигателя вентилятора торцовым ключом на 13 мм отворачиваем гайку крепления крыльчатки к валу электродвигателя, удерживая крыльчатку рукой.

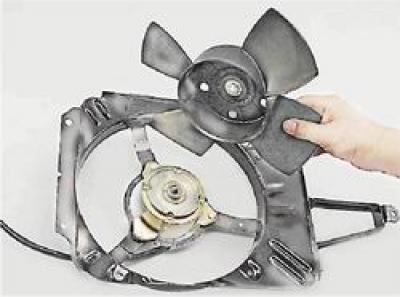

8. Снимаем крыльчатку с вала.

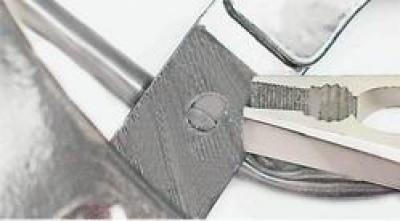

9. Сжав пассатижами лепестки фиксатора провода электродвигателя, выталкиваем фиксатор из кожуха.

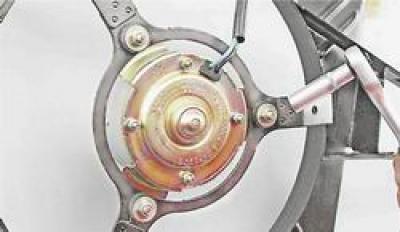

10. Торцовым ключом на 10 мм отворачиваем три гайки крепления электродвигателя к кожуху.
11. Снимаем электродвигатель.
Установка
Сборка и установка электровентилятора выполняются в обратной последовательности.
