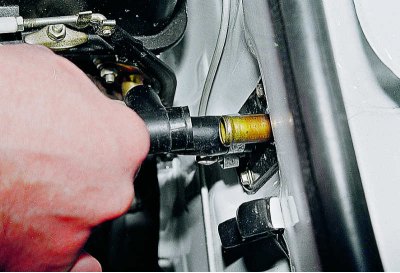

Отверткой ослабляем затяжку хомутов и снимаем шланги с труб радиатора отопителя.

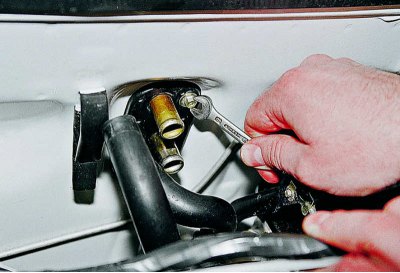

Ключом «на 8» отворачиваем два самореза...

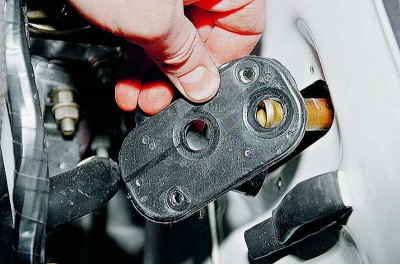

...и снимаем уплотнитель с труб радиатора.
В салоне машины снимаем полку панели приборов (см. Замена полки панели приборов). Для удобства снимаем корпус вещевого ящика (см. Замена корпуса вещевого ящика).

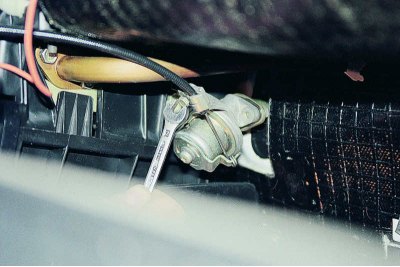

Ключом «на 7» ослабляем затяжку винта и отсоединяем тягу привода крана отопителя.

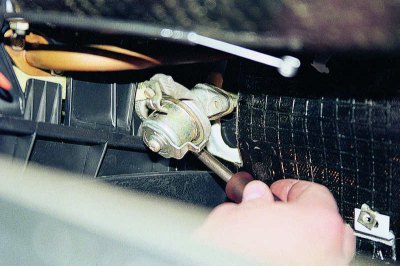

Ключом «на 10» отворачиваем два винта крепления крана к радиатору отопителя...
Оригинал доступен на онлайн-ресурсе [www.VazBook.ru]
...и снимаем кран отопителя вместе с впускной трубой и резиновой прокладкой.

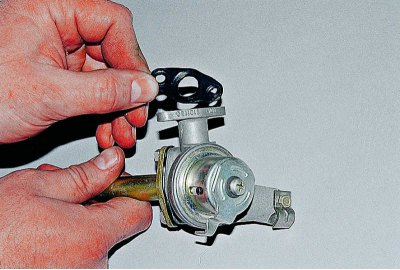

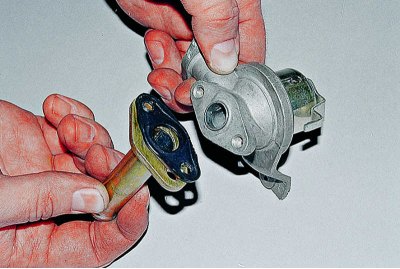

Ключом «на 10» отворачиваем два винта и отсоединяем от крана впускной патрубок с прокладкой.

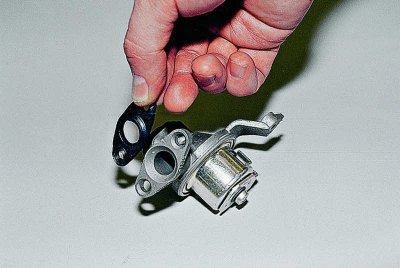

Обратите внимание на профиль прокладки.

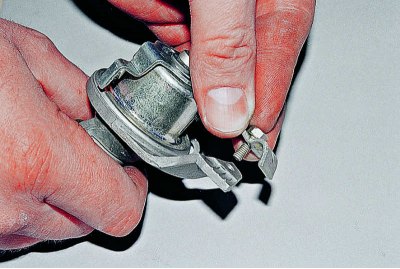

Снимаем и переставляем на новый кран скобу крепления тяги привода.
Устанавливаем новый кран с новыми прокладками в порядке, обратном снятию. Заполняем жидкостью систему охлаждения двигателя и убеждаемся в герметичности соединений крана с радиатором отопителя и впускным патрубком.
