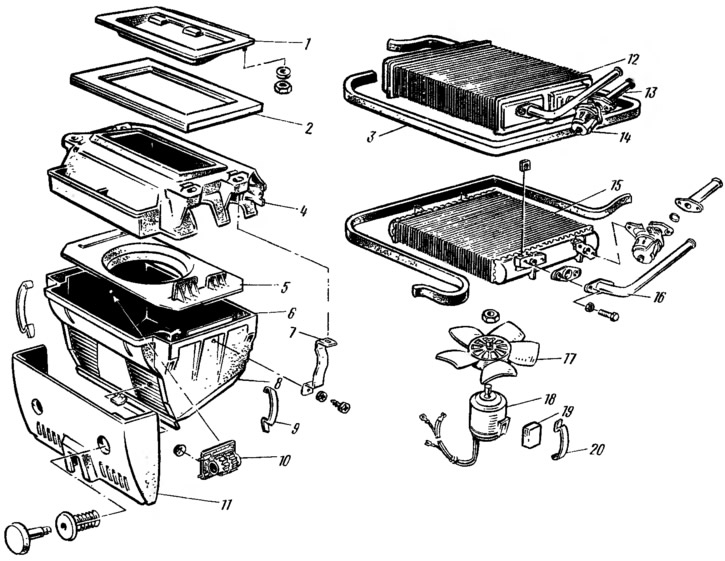

Рис. 177. Отопитель: 1 — крышка воздухопритока; 2 — прокладка крышки воздухопритока; 3 — прокладка радиатора; 4 — кожух радиатора; 5 — направляющий кожух вентилятора; 6 — кожух вентилятора; 7 — кронштейн крепления кожуха вентилятора; 8 — воздухораспределительная крышка; 9 — прижимная скоба крепления кожуха вентилятора; 10 — дополнительный резистор; 11 — защитный кожух отопителя; 12 — радиатор; 13 — подводящая труба; 14 — край; 15 — алюминиевый радиатор (вариантного исполнения); 16 — отводящая труба; 17 — крыльчатка вентилятора; 18 — электродвигатель; 19 — подушка электродвигателя; 20 — пружинная скоба крепления электродвигателя.
Пластмассовый кожух 4 радиатора крепится на четыре шпильки к усилителю щитка передка под коробкой воздухопритока, доступ к которому возможен под панелью приборов. Кожух радиатора с коробкой воздухопритока герметизируются уплотнительной резиновой прокладкой. В кожух радиатора устанавливается радиатор 12 и герметизируется резиновой прокладкой 3. Радиатор состоит из двух рядов трубок, охлаждающих пластин и двух бачков. Правый бачок радиатора разделен перегородкой на две полости. К бачку крепятся отводящая труба и кран 14 с подводящей трубой 13. Концы труб выходят в моторный отсек через щиток передка и соединяются шлангами с системой охлаждения. Выход труб в моторный отсек герметизируется резиновым уплотнителем.
Воздух, прошедший через радиатор отопителя, поступает через направляющий кожух 5 в кожух 6 вентилятора. В центре пластмассового направляющего кожуха пружинными скобами 20 крепится электровентилятор. На левой стенке кожуха 6 вентилятора с внутренней стороны находится добавочный резистор 10 (резистор). Подключение его или отключение из цепи питания электровентилятора трехпозиционным переключателем обеспечивает малую или большую скорость крыльчатки 17 вентилятора.
Управление отопителем осуществляется переключателем электровентилятора, поворотными дефлекторами и двумя рукоятками 13 (рис. 178) управления краном и крышкой воздухопритока. Нижняя рукоятка управления краном соединяется гибкой тягой 6 с рычагом крана и регулирует количество охлаждающей жидкости, поступающей в радиатор отопителя. Верхняя рукоятка соединяется гибкой тягой / с рычагом крышки воздухопритока, регулирующей поступление воздуха в отопитель. Для облегчения запоминания положения рукояток управления на панели приборов слева имеются символы в виде треугольников, вершины которых указывают, что крышка воздухопритока и кран закрыты.

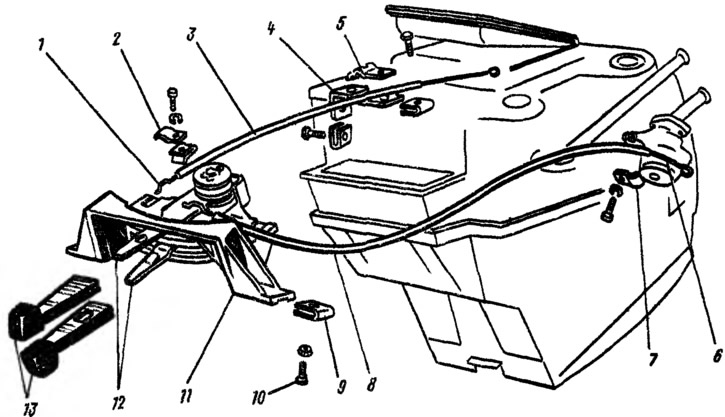

Рис. 178. Привод управления отопителя: 1 — гибкая тяга управления крышкой воздухопритока; 2, 5 и 7 — прижимные скобы; 3 и 8 — оболочки гибких тяг; 4 — кронштейн крепления оболочки тяги; 6 — гибкая тяга управления краном; 9 — пружинная гайка крепления кронштейна рычагов управления; 10 — винт крепления; 11 — кронштейн рычагов управлении; 12 — рычаги управления отопителем; 13 — рукоятки рычагов управления.
Многие детали и узлы отопителя взаимозаменяемы с деталями автомобилей ВАЗ-2101, ВАЗ-2105 и ВАЗ-2106. Взаимозаменяемы с деталями ВАЗ-2101 кожух радиатора с крышкой воздухопритока, кожух вентилятора с воздухораспределительной крышкой, кран с подводящей и отводящей трубами, электровентилятор в сборе с деталями крепления, рычаги управления с кронштейном в сборе. С деталями ВАЗ-2105 взаимозаменяемы радиатор отопителя в сборе с трубами, резистор; с деталями ВАЗ-2106 взаимозаменяемы дефлекторы в сборе с трубами.
Запрещается включать электровентилятор при закрытой крышке воздухопритока и открытом кране отопителя.
