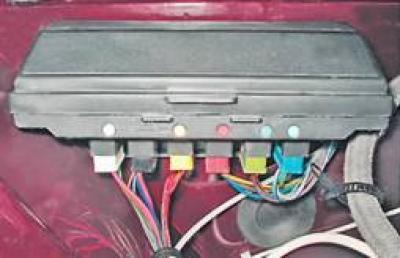

Через монтажный блок осуществляется соединение жгутов проводов моторного отсека со жгутом проводов панели приборов и жгутом, идущим к задней части автомобиля. Колодки жгутов окрашены в разные цвета, а на стенках блока нанесены цветные метки соответствующего разъема. Номера предохранителей и пиктограммы обозначения реле нанесены на внутренней поверхности крышки блока. На автомобиле применены предохранители флажкового типа, которые в зависимости от силы максимального тока имеют различную окраску:
- 7,5 А - коричневый;
- 10 А - красный;
- 15 А - синий;
- 20 А - желтый.

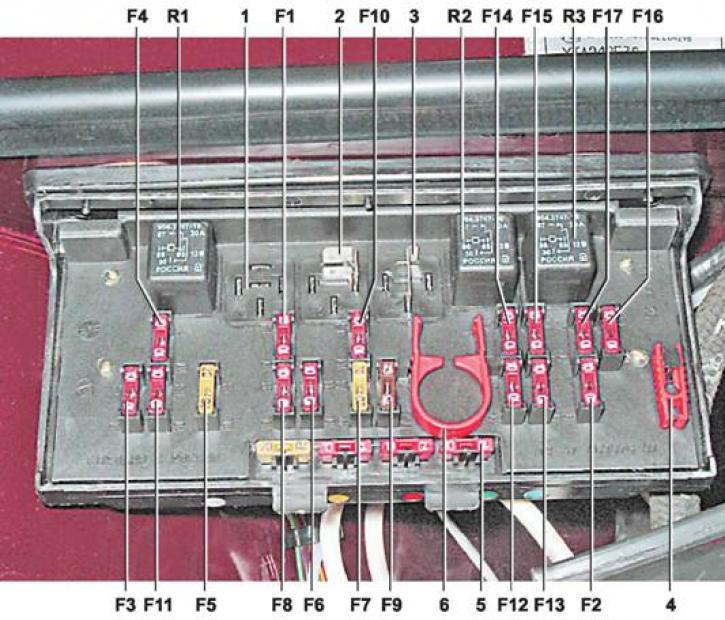

Монтажный блок реле и предохранителей: R1 - реле включения обогрева заднего стекла; R2 - реле включения дальнего света фар; R3 - реле включения ближнего света фар; F1-F17 - предохранители; 1 - место установки реле включения очистителей и омывателей фар; 2 - перемычка (ранее устанавливалось реле включения звукового сигнала); 3 - перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения); 4 - пинцет для замены предохранителей; 5 - запасные предохранители; 6 - пинцет для замены реле
Таблица 13.1. Электрические цепи, защищаемые предохранителями
|
№ |
Ток, (А) |
Защищаемые цепи |
|
F1 |
10 |
Электродвигатель отопителя |
|
F2 |
10 |
Электродвигатель стеклоочистителя |
|
F3 |
10 |
Резервный |
|
F4 |
10 |
Резервный |
|
F5 |
20 |
Элемент обогрева заднего стекла и реле его включения (контакты) |
|
F6 |
10 |
Прикуриватель |
|
F7 |
20 |
Звуковые сигналы |
|
F8 |
10 |
Выключатель аварийной сигнализации с контрольной лампой |
|
F9 |
7,5 |
Лампы задних противотуманных фонарей и их сигнализатор |
|
F10 |
10 |
Указатели поворота (в режиме указания поворота) |
|
F11 |
10 |
Плафон освещения салона |
|
F12 |
7,5 |
Лампа дальнего света (правая фара) |
|
F13 |
10 |
Лампа дальнего света (левая фара) |
|
F14 |
10 |
Лампа габаритного света (левая блок-фара) |
|
F15 |
20 |
Лампа габаритного света (правая блок-фара) |
|
F16 |
10 |
Ближний свет фар (правая блок-фара) |
|
F17 |
7,5 |
Ближний свет фар (левая блок-фара) |
