Монтажный блок предохранителей и реле (ВАЗ-2114)

Плавкие предохранители и реле включения приборов электрооборудования установлены в монтажном блоке. Монтажный блок предохранителей и реле установлен в моторном отсеке с левой стороны под ветровым стеклом.

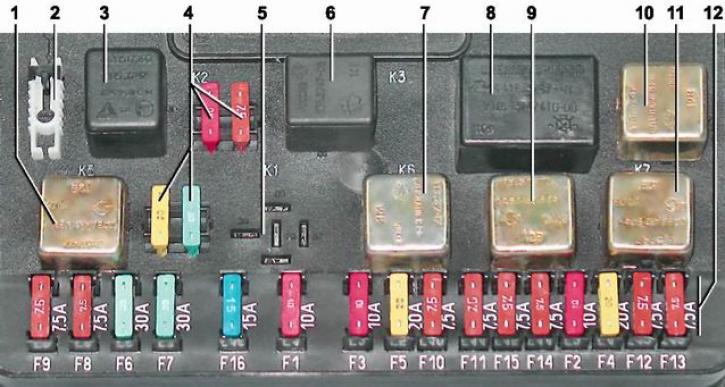

Монтажный блок предохранителей и реле: 1 - К5, реле стеклоподъемников дверей; 2 - пинцет для извлечения предохранителей; 3 - К2, реле указателей поворота и аварийной сигнализации; 4 - запасные предохранители; 5 - К1, место установки реле стеклоочистителя фар; 6 - К3, реле стеклоочистителей и стеклоомывателей; 7 - К6, реле звукового сигнала; 8 - К4, реле контроля и проверки исправности ламп; 9 - К9, реле ближнего света фар; 10 - К8, реле дальнего света фар; 11 - К7, реле обогрева заднего стекла; 12 - предохранители

Примечание 1. На корпусе монтажного блока указаны порядковые номера и номинальный ток предохранителей и реле. Назначение реле и защищаемые предохранителями цепи обозначены условными символами на внутренней стороне крышки монтажного блока.

Примечание 2. Монтажные блоки разных производителей могут незначительно отличаться расположением предохранителей и реле от показанного на фото.

Замечание: Предохранители и реле системы управления двигателем установлены в центральной консоли панели приборов (подробнее см. "Реле и предохранители системы управления двигателем").

Таблица 13.6.1. Предохранители и защищаемые цепи

№	Ток, А	Защищаемые цепи
F1	10	Лампы задних противотуманных фонарей. Контрольная лампа включения задних противотуманных фонарей. Очистители и омыватели фар (в момент включения)
F2	10	Указатели поворотов, реле указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F3	10	Лампы сигнала торможения. Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Маршрутный компьютер. Контрольная лампа неисправности системы управления двигателем. Лампа освещения багажного отделения
F4	20	Элемент обогрева заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка переносной лампы
F5	20	Звуковой сигнал. Реле звукового сигнала. Электродвигатель вентилятора системы охлаждения двигателя
F6	30	Электродвигатели стеклоподъемников дверей. Реле (контакты) стеклоподъемников
F7	30	Электродвигатель отопителя. Электродвигатели омывателей. Прикуриватель. Лампа освещения вещевого ящика. Реле (обмотка) обогрева заднего стекла
F8	7,5	Правая противотуманная фара
F9	7,5	Левая противотуманная фара
F10	7,5	Лампы габаритного света левого борта. Контрольная лампа включения габаритного света. Лампы освещения номерного знака. Лампа подкапотная. Лампы подсветки приборов, выключателей, прикуривателя, пепельницы рычагов управления отопителем
F11	7,5	Лампы габаритного света левого борта
F12	7,5	Правая фара (ближний свет)
F13	7,5	Левая фара (ближний свет)
F14	7,5	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
F15	7,5	Правая фара (дальний свет)
F16	15	Указатели поворотов с контрольными лампами, реле указателей поворота и аварийной сигнализации. Щиток приборов. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа аварийного давления масла. Контрольная лампа включения стояночного тормоза. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Лампы света заднего хода. Обмотка возбуждения генератора
