Вентиляция картера двигателя

            0

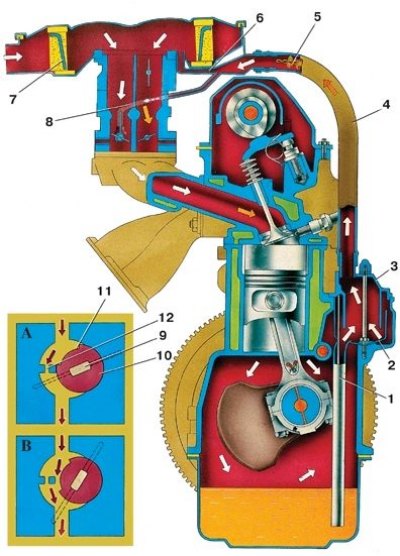

Схема вентиляции картера двигателя





А и В – работа золотникового устройства карбюратора при малой частоте вращения коленчатого вала (А) и при высокой (В); 1 – сливная трубка маслоотделителя; 2 – маслоотделитель; 3 – крышка сапуна; 4 – шланг отсоса газов; 5 – пламегаситель; 6 – вытяжной коллектор; 7 – фильтрующий элемент воздушного фильтра; 8 – шланг отвода газов в задроссельное пространство карбюратора; 9 – ось дроссельной заслонки первичной камеры; 10 – золотник; 11 – канавка золотника; 12 – калиброванное отверстие


Промывка



1. Для промывки снимите шланги 4 и 8 от патрубков вентиляции, выньте из шланга 4 пламегаситель 5, снимите крышку 3 сапуна и промойте их бензином или керосином.

2. Промывать также необходимо золотниковое устройство карбюратора, полости и патрубки воздушного фильтра, по которым проходят отсасываемые газы.
