Шаровые опоры — замена

            0

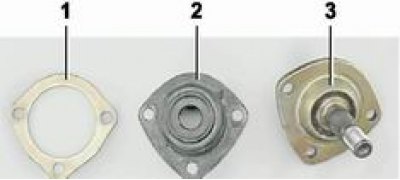

Детали верхней шаровой опоры: 1 - пластина прижимная (2101-2904078); 2 - чехол шарового пальца (2101-2904070); 3 - верхний шаровой палец (2101-2904192-01)


Снятие



1. Подготавливаем автомобиль к выполнению операций (см. "Подготовка автомобиля к TO и ремонту").

2. Снимаем колесо (см. "Колесо - замена").

3. Очищаем от грязи элементы крепления заменяемой шаровой опоры и наносим на них проникающую смазку.

4. Для снятия верхней шаровой опоры подставляем под нижний рычаг подвески домкрат и нагружаем подвеску.

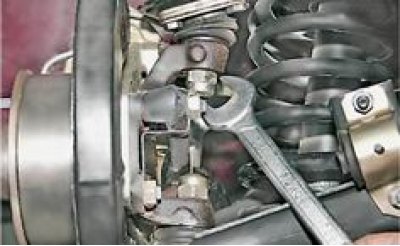

5. Рожковым ключом на 22 мм ослабляем самоконтрящуюся гайку пальца верхней шаровой опоры.

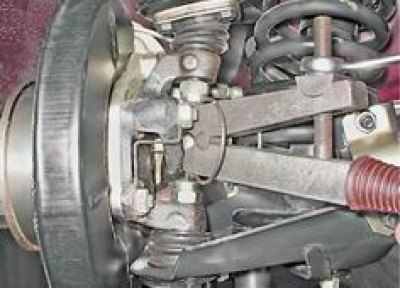

6. Съемником выпрессовываем палец из поворотного кулака.



7. Отворачиваем гайку крепления шарового пальца верхней опоры и извлекаем его из поворотного кулака.

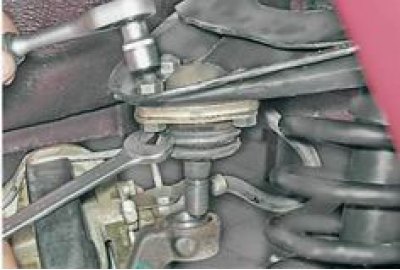

8. Торцовым ключом на 13 мм отворачиваем три гайки крепления верхней шаровой опоры к рычагу.



9. Снимаем верхнюю шаровую опору с прижимной пластиной и чехлом.

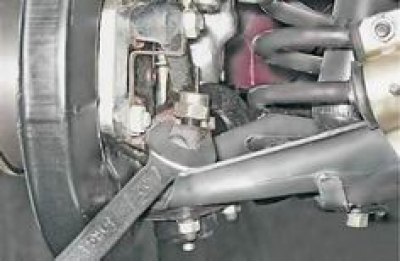

10. Для снятия нижней шаровой опоры рожковым ключом на 22 мм отворачиваем на 4-5 оборотов гайку крепления шарового пальца.

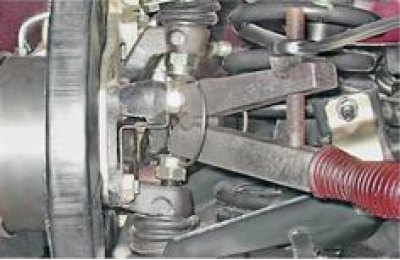

11. Съемником выпрессовываем шаровой палец из поворотного кулака.



12. Отворачиваем гайку крепления нижнего шарового пальца.

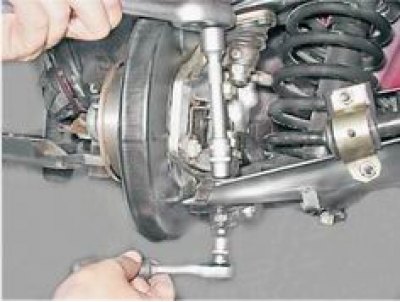

13. Ключом на 13 мм отворачиваем три гайки крепления нижней шаровой опоры к рычагу.



14. Снимаем нижнюю шаровую опору вместе с чехлом.

Установка

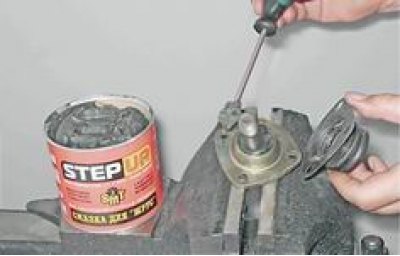

1. Перед установкой шаровых опор проверяем наличие смазки в чехле. При необходимости наносим смазку на шаровой палец и закладываем ее под защитный чехол.



2. Установка шаровых опор выполняется в обратной последовательности.

3. Проверяем углы установки передних колес (см. "Углы установки колес - регулировка").
