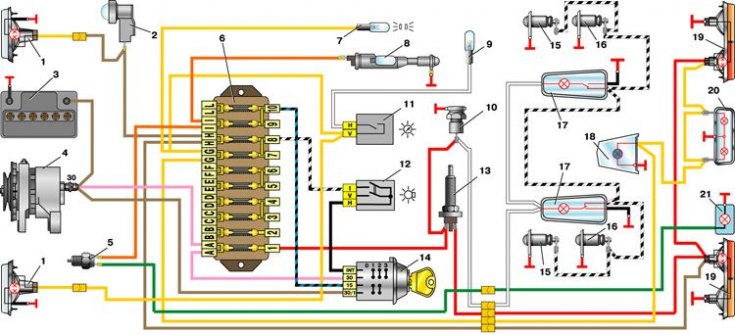

Схема включения наружного освещения и фар

1 – подфарники; 2 – подкапотная лампа; 3 – аккумуляторная батарея; 4 – генератор; 5 – выключатель света заднего хода; 6 – блок предохранителей; 7 – контрольная лампа наружного освещения в комбинации приборов; 8 – лампа освещения вещевого ящика; 9 – лампа освещения комбинации приборов; 10 – штепсельная розетка для переносной лампы; 11 – выключатель освещения приборов; 12 – выключатель наружного освещения; 13 – выключатель стоп-сигнала; 14 – выключатель зажигания; 15 – выключатели плафонов, расположенные в стойках передних дверей; 16 – выключатели плафонов, расположенные в стойках задних дверей; 17 – плафоны; 18 – лампа освещения багажника; 19 – задние фонари; 20 – фонарь освещения номерного знака; 21 – фонарь света заднего хода

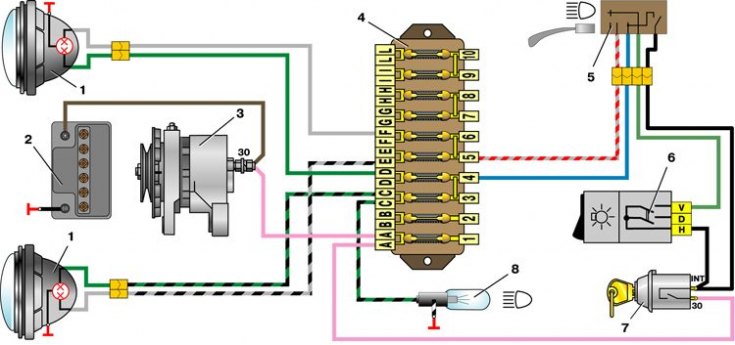

1 – фары; 2 – аккумуляторная батарея; 3 – генератор; 4 – блок предохранителей; 5 – переключатель света фар; 6 – выключатель наружного освещения; 7 – выключатель зажигания; 8 – контрольная лампа дальнего света фар в комбинации приборов
