- 1 — переключатель наружного освещения.
- 2 — сигнализатор недостаточного давления масла в системе смазки двигателя.
- 3 — указатель температуры жидкости в системе охлаждения двигателя. Переход стрелки в красную зону шкалы указывает на перегрев двигателя.
- 4 — сигнализатор заряда аккумуляторной батареи.
- 5 — блок сигнализаторов.
- 6 — спидометр.
- 7 — суммирующий счетчик пройденного пути.
- 8 — выключатель обогрева заднего стекла.
- 9 — заглушки винтов крепления щитка приборов.
- 10 — трехпозиционный переключатель электровентилятора отопителя.
- 11 — сигнализатор включения дальнего света.
- 12 — сигнализатор включения указателей поворота.
- 13 — сигнализатор включения габаритных огней.
- 14 — вольтметр. При включенном зажигании и неработающем двигателе вольтметр показывает напряжение на клеммах аккумуляторной батареи, а при работающем двигателе — напряжение, выдаваемое генератором. Стрелка прибора при работающем двигателе в красной зоне шкалы указывает на разряд аккумуляторной батареи вследствие слабого натяжения ремня вентилятора или неисправности самого генератора, а в белой зоне шкалы — на неустановившийся режим заряда-разряда. Стрелка прибора в зеленой зоне указывает на нормальное напряжение, а переход ее в красную зону в конце шкалы указывает на перезаряд аккумуляторной батареи вследствие неисправности генератора.
- 15 — комбинация приборов.
- 16 — указатель уровня топлива.
- 17 — сигнализатор резерва топлива.
- 18 — выключатель задних противотуманных огней.

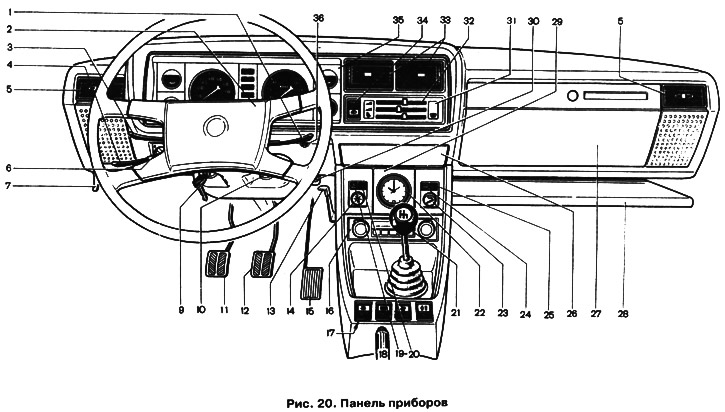

В вариантном исполнении на автомобиль может быть установлена панель приборов, показанная на рис. 20.
- 1 — рычаг переключателя стеклоочистителей и омывателей ветрового стекла и фар.
- 2 — выключатель звукового сигнала.
- 3 — рычаг переключателя указателей поворота.
- 4 — рычаг переключателя света фар.
- 5 — боковые сопла системы вентиляции и отопления салона.
- 6 — гидрокорректор фар (см. поз. 8, рис. 18).
- 7 — рычаг привода замка капота двигателя.
- 9 — выключатель зажигания.
- 10 — выключатель аварийной сигнализации (см. поз. 13, рис. 18).
- 11 — педаль сцепления.
- 12 — педаль тормоза.
- 13 — рычаг крышки отопителя.
- 14 — выключатель освещения приборов (см. поз. 6, рис. 18).
- 15 — педаль акселератора.
- 16 — гнездо для установки радиоаппаратуры. Установка радиоаппаратуры должна производиться только на аттестованных ПТО с обязательной отметкой в сервисной книжке.
- 17 — панель клавишных переключателей. В зависимости от модели автомобиля устанавливаются следующие переключатели: клавиша переключателя наружного освещения; клавиша выключателя обогрева заднего стекла; клавиша переключателя электровентилятора отопителя; клавиша выключателя задних противотуманных огней.
- 18 — рычаг стояночного тормоза (см. поз. 18, рис. 18).
- 19 — сигнализатор непри-стегнутых ремней безопасности*.
- 20 — резервный сигнализатор*. На автомобиле, оборудованном впрыском топлива, подключается сигнализатор "Проверьте двигатель".
- 21 — рычаг переключения передач.
- 22 — часы. Вращением вытянутой или утопленной переводной рукоятки (в зависимости от типа часов) осуществляется перевод стрелок.
- 23 — прикуриватель (см. поз. 19, рис. 18).
- 24 — сигнализатор включения обогрева заднего стекла.
- 25 — сигнализатор уровня жидкости в бачке гидропривода тормозов.
- 26 — пепельница.
- 27 — вещевой ящик.
- 28 — вещевая полка.
- 29 — вкладыш верхний.
- 30 — рукоятка управления воздушной заслонкой карбюратора (см. поз. 15, рис. 18).
- 31 — заглушка.
- 32 — блок рычагов управления системой вентиляции и отопления салона.
- 33 — центральные сопла системы вентиляции и отопления салона.
- 34 — переключатель электровентилятора отопителя. На автомобиле с кузовом "универсал" устанавливается переключатель очистителя и омывателя заднего стекла.
- 35 — комбинация приборов.
- 36 — рукоятка сброса показаний счетчика суточного пробега. Сброс показаний проводится против часовой стрелки на остановленном автомобиле.
* Устанавливается на часть автомобилей, оборудованных данной системой, на остальных устанавливается заглушка.
