Вентиляция салона
Наружный воздух может поступать в салон автомобиля:
- при опущенных стеклах дверей;

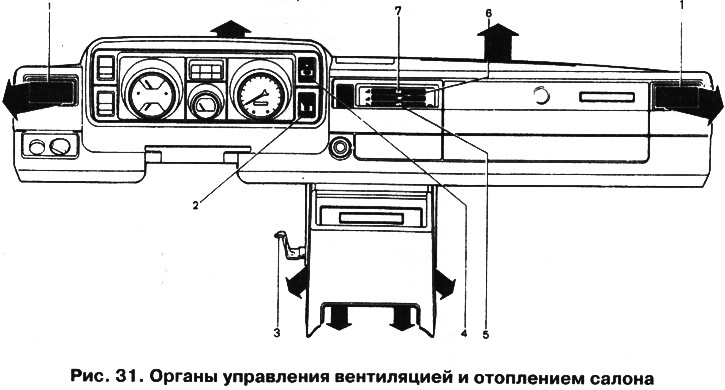

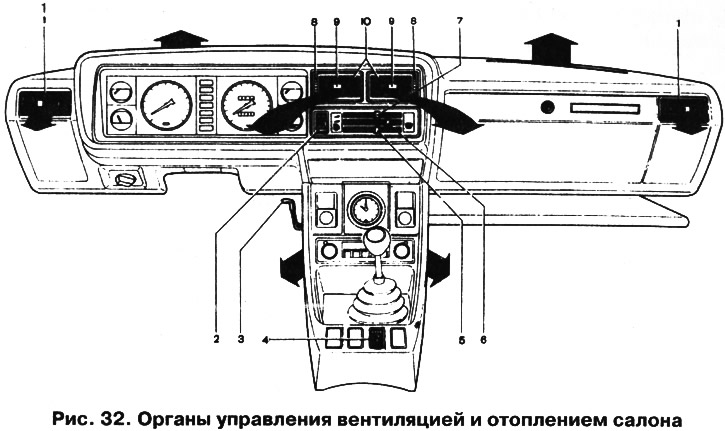

- через верхние сопла на панели приборов, если переместить вправо распределительный рычаг 5 (рис. 31, 32) и рычаг 6 управления крышкой люка воздухопритока;
- через боковые сопла 1 на панели приборов, если переместить вправо рычаг 6, а влево — рычаг 5;
- через отверстия кожуха отопителя, если открыть рычагом 3 воздухораспределительную крышку и переместить вправо рычаг 6;
- через центральные сопла 10 напрямую с коробки воздухопритока при движении автомобиля, если регуляторами 8 открыть заслонки сопел (летний обдув).
Перемещением рычажка 9 в горизонтальном и вертикальном направлениях меняется направление воздушного потока.
В среднем положении рычага 5 и в правом крайнем положении рычага 6 воздух будет поступать как через верхние, так и через боковые сопла.
При повороте направляющих лопаток боковых сопел меняется направление воздушного потока.
В случае движения автомобиля с небольшой скоростью можно увеличить количество поступающего воздуха, включив электровентилятор отопителя переключателем 2.
Предохранение от запотевания ветрового стекла, стекол передних дверей и заднего стекла
Для предохранения ветрового стекла и стекол передних дверей от запотевания достаточно направить на них холодный воздух, для чего:
- закройте рычагом 3 воздухораспределительную крышку отопителя;
- переведите рычаг 6 вправо, а рычаг 5 установите в среднее положение;
- поверните направляющие лопатки боковых сопел так, чтобы воздушный поток был направлен на стекла передних дверей.
Если нужно немного подогреть поступающий воздух, переведите частично вправо рычаг 7 управления краном*отопителя. При необходимости включите электровентилятор отопителя.
Для предохранения заднего стекла от запотевания включите его электрообогрев выключателем 4.
Отопление салона
Для отопления салона автомобиля и предохранения ветрового стекла, стекол передних дверей, заднего стекла от запотевания и обмерзания:
- переведите вправо рычаги 6 и 7;
- установите в среднее положение рычаг 5;
- откройте рычагом 3 воздухораспределительную крышку отопителя;
- включите обогрев заднего стекла;
- включите при необходимости электровентилятор отопителя;
- поверните направляющие лопатки боковых сопел так, чтобы воздушный поток был направлен на стекла передних дверей.
Теплый воздух будет направляться как в зону ног водителя и пассажиров, так и на ветровое стекло и стекла передних дверей. Для более быстрого обогрева только ветрового стекла крышку отопителя закройте и переведите вправо рычаг 5.
