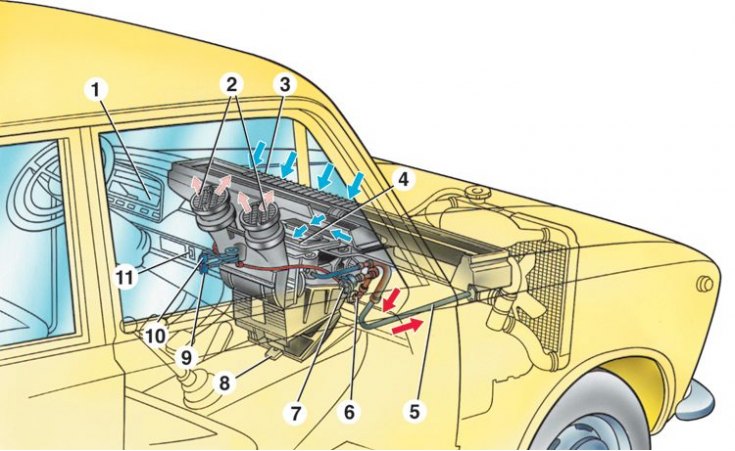

Схема вентиляции и отопления салона
- 1 – указатель температуры жидкости в системе охлаждения двигателя;
- 2 – поворотные дефлекторы;
- 3 – люк для забора воздуха (на капоте двигателя;
- 4 – крышка люка воздухопритока;
- 5 – трубопровод для отвода охлаждающей жидкости;
- 6 – трубопровод для подвода горячей жидкости в радиатор отопителя;
- 7 – кран отопителя;
- 8 – воздухораспределительная крышка кожуха отопителя;
- 9 – рычаг управления краном отопителя;
- 10 – рычаг управления крышкой люка воздухопритока;
- 11 – трехпозиционный переключатель электровентилятора отопителя.
- Голубые стрелки – холодный воздух;
- розовые стрелки – подогретый воздух;
- красные стрелки – охлаждающая жидкость
(Оригинал доступен на онлайн-ресурсе: www.VAZbook.ru)
На рисунке показаны:
- расположение органов управления вентиляцией и отоплением салона;
- движение холодного и подогретого воздуха;
- циркуляция охлаждающей жидкости.
Вентиляция и отопление салона регулируются в зависимости от температуры наружного воздуха.
Вентиляция салона
Наружный воздух может поступать в салон автомобиля:
- при открытых поворотных стеклах передних дверей;
- при опущенных стеклах дверей;
- через дефлекторы 2, если перевести вправо верхний рычаг 10 управления крышкой люка воздухопритока;
- при открытой воздухораспределительной крышке 8, если перевести вправо верхний рычаг 10.
При повороте дефлекторов изменяется направление воздушного потока. При необходимости можно увеличить количество поступающего воздуха включением электровентилятора переключателем 11 на соответствующий режим.
Предотвращение запотевания ветрового стекла
Для предохранения ветрового стекла от запотевания достаточно направить на него холодный воздух, для чего необходимо перевести вправо верхний рычаг 10, закрыть крышку 8 и повернуть дефлекторы так, чтобы струя воздуха распределялась на большую площадь ветрового стекла. Для подогрева поступающего воздуха переведите частично вправо рычаг 9, который регулирует поступление охлаждающей жидкости в радиатор отопителя.
Отопление салона
Для отопления салона автомобиля и предохранения ветрового стекла от обмерзания:
- переведите вправо рычаги 9 и 10;
- включите электровентилятор отопителя;
- откройте воздухораспределительную крышку 8.
Теплый воздух будет направляться как в зону ног водителя и пассажиров, так и на ветровое стекло. Для более быстрого обогрева ветрового стекла крышку 8 закройте. Если температура окружающего воздуха очень низкая, переведите вправо рычаг 10 на часть его хода, чтобы ограничить приток холодного воздуха.
