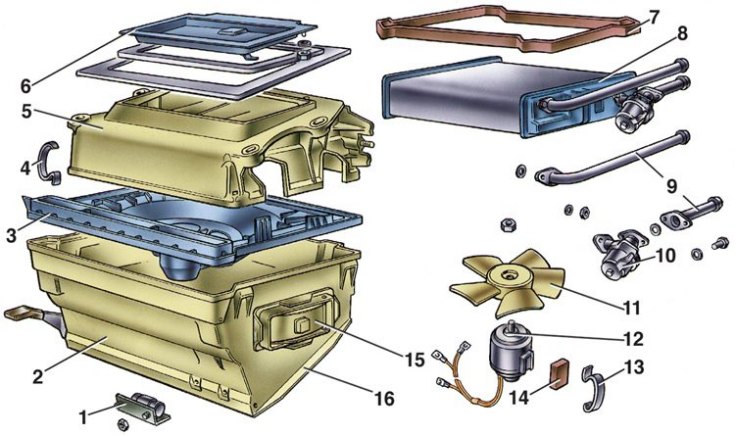

Детали отопителя
1 – дополнительный резистор; 2 – кожух вентилятора; 3 – кожух направляющий вентилятора; 4 – пружинные скобы; 5 – кожух радиатора; 6 – крышка воздухопритока; 7 – прокладка радиатора; 8 – радиатор; 9 – патрубки; 10 – кран; 11 – крыльчатка; 12 – электродвигатель; 13 – пружинная скоба вентилятора; 14 – подушка электродвигателя; 15 – заслонка; 16 – воздухораспределительная крышка

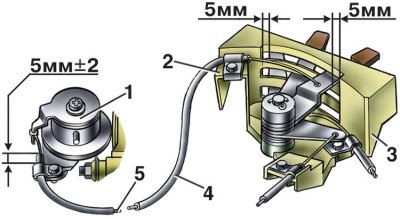

Рычаги управления отопителем
1 – кран; 2 – скоба крепления оболочки тяги; 3 – кронштейн рычагов управления; 4 – оболочка гибкой тяги; 5 – гибкая тяга
Разборка
1. Снимите две пружинные скобы 13 (см. рис. Детали отопителя) и выньте вентилятор из кожуха 3.
2. Отверните гайку крепления крыльчатки 11 и снимите ее с электродвигателя 12.
3. Отверните гайки крепления скоб и снимите воздухораспределительную крышку 16 кожуха 2 вентилятора.
4. Отжав изнутри кожуха защелки корпусов заслонок 15 воздухопроводов обогрева боковых стекол, снимите корпуса в сборе с заслонками и отсоедините тяги от рычагов заслонок.
5. Ослабьте болты крепления скоб, зажимающих оболочки гибких тяг приводов крана и заслонки воздухопровода обогрева ветрового стекла, и снимите тяги.
6. Отверните гайку скобы крепления подводящей и отводящей труб 9, снимите скобу и выньте из кожуха 5 радиатор 8. Отвернув гайки крепления, отсоедините от радиатора отводящую трубу и кран 10 с подводящей трубой.
7. Ослабьте болт скобы крепления оболочки гибкой тяги крышки 6 воздухопритока и снимите тягу.
8. Отверните гайки крепления, выньте скобу крышки воздухопритока и снимите крышку.
Сборка
1. Сборку отопителя выполняйте в обратной последовательности.
2. При сборке контролируйте правильность установки уплотнительных прокладок.
3. При установке гибких тяг выдерживайте установочные размеры 5±2 мм (как показано на рис. Рычаги управления отопителем) концов оболочек тяг за скобами их крепления на кране, кожухе радиатора и направляющем кожухе вентилятора.
