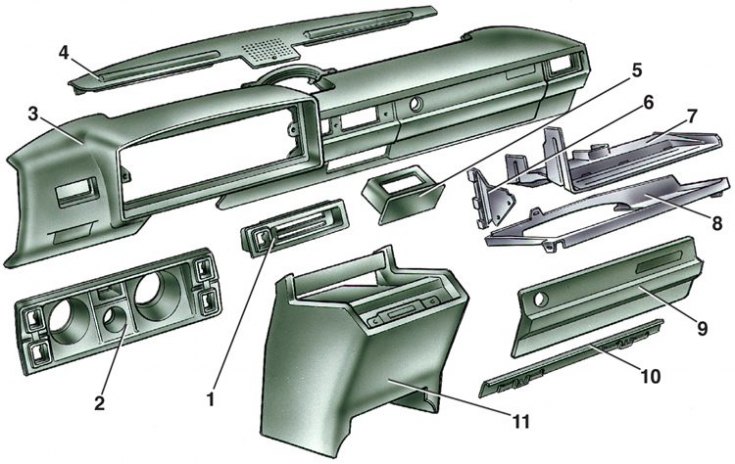

Панель приборов и ее принадлежности
1 – облицовка рычагов управления отопителем; 2 – щиток приборов; 3 – панель приборов; 4 – вставка; 5 – пепельница; 6 – боковой щиток; 7 – корпус вещевого ящика; 8 – полка; 9 – крышка вещевого ящика; 10 – петля крышки вещевого ящика; 11 – панель крепления радиоприемника
Точки крепления панели приборов
Снятие
1. Для снятия панели приборов (см. рис. Панель приборов и ее принадлежности) выполните следующие операции отсоедините провод "масса" от аккумуляторной батареи.
2. Выверните винты крепления и снимите облицовочный кожух вала рулевого управления.
3. Вынув две заглушки и вывернув винты крепления, снимите щиток 2 приборов.
4. Отсоедините колодки и штекеры проводов от приборов.
5. При наличии гидрокорректора фар снимите с него ручку, отверните гайку крепления и выньте его из панели приборов.
6. Выверните винты крепления и снимите полку 8.
7. Снимите боковину и корпус вещевого ящика.
8. Снимите рукоятки с рычагов управления отопителем, для чего в месте соединения рукоятки с рычагом отогните тонким острым инструментом у верхней и средней рукоятки нижнюю часть, а у нижней – верхнюю часть.
9. Снимите облицовку 1 рычагов управления отопителем.
10. Выверните винты крепления и снимите панель 11 радиоприемника.
11. Выверните четыре винта нижнего крепления (см. рис. Точки крепления панели приборов) панели к поперечине передка.
12.Через проемы щитка приборов и вещевого ящика отверните четыре гайки верхнего крепления панели приборов.
13. Отсоедините вставку 4 (см. рис. Панель приборов и ее принадлежности), вывернув винты крепления.
14. Отверните три гайки крепления и снимите громкоговоритель в случае, если он установлен на автомобиле.
15. Снимите панель 3 и отсоедините провода от прикуривателя.
Установка
Установка панели приборов выполняется в обратном порядке.
