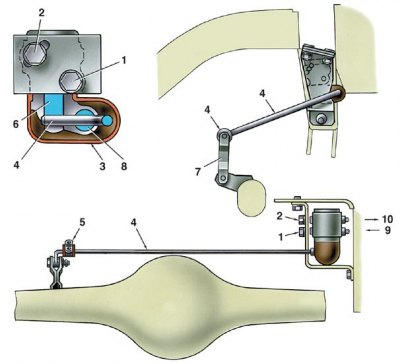

Схема установки регулятора давления задних тормозов и его регулировки
1, 2 – болты крепления регулятора к кронштейну; 3 – защитный колпачок; 4 – торсионный рычаг привода регулятора; 5 – кронштейн крепления рычага к кузову; 6 – поршень; 7 – тяга соединения с кронштейном балки заднего моста; 8 – ось; 9 – штуцер трубопровода для подвода тормозной жидкости от главного цилиндра; 10 – штуцер трубопровода для отвода тормозной жидкости в колесные цилиндры;
Установка приспособления 67.7820.9518 для регулировки регулятора давления задних тормозов
1 – кронштейн рычага привода регулятора давления; 2 – рычаг привода регулятора давления задних тормозов; 3 – приспособление 67.7820.9518; 4 – тяга соединения рычага привода регулятора давления с кронштейном балки заднего моста
1. Если ослабли болты, крепящие регулятор давления, необходимо отрегулировать его положение. Для этого ослабьте болты 1 и 2 (см. рис. Схема установки регулятора давления задних тормозов и его регулировки) настолько, чтобы регулятор можно было легко поворачивать относительно кронштейна крепления.
2. Отсоедините рычаг 4 от тяги 7 и закрепите на его конце приспособление 67.7820.9518 (см. рис. Установка приспособления 67. 7820. 9518 для регулировки регулятора давления задних тормозов).
3. Стержень приспособления направьте вверх, до упора в кузов. Этим самым устанавливается расстояние х 140±5 мм между концом рычага 4 (см. рис. Схема установки регулятора давления задних тормозов и его регулировки) и лонжероном кузова.
4. Приподнимите защитный резиновый колпачок 3 и, поворачивая регулятор давления на болтах, добейтесь легкого соприкосновения рычага с поршнем 6 (см. рис. Схема установки регулятора давления задних тормозов и его регулировки).
5. Удерживая регулятор в этом положении, затяните до отказа болты 1 и 2, затем покройте слоем смазки ДТ-1 ось 8 и выступающую часть поршня (см. рис. Схема установки регулятора давления задних тормозов и его регулировки). Заложите 5–6 г этой же смазки в резиновый колпачок и установите его на место.
6. Снимите приспособление и соедините конец рычага с тягой 7 (см. рис. Схема установки регулятора давления задних тормозов и его регулировки).
